Optischer Abstandssensor

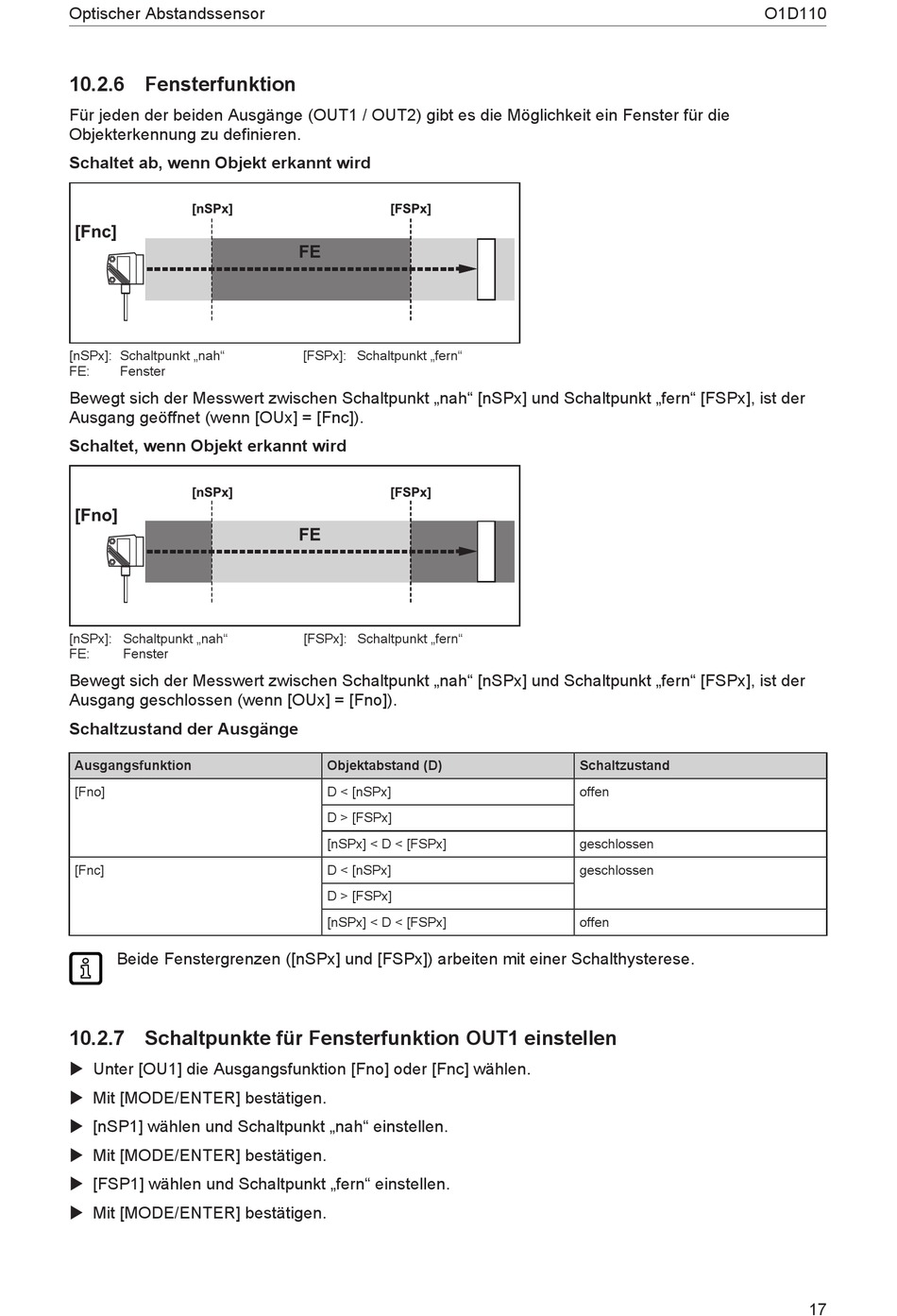

10.2.6 Fensterfunktion
Für jeden der beiden Ausgänge (OUT1 / OUT2) gibt es die Möglichkeit ein Fenster für die
Objekterkennung zu definieren.
Schaltet ab, wenn Objekt erkannt wird
[nSPx]: Schaltpunkt „nah"
FE:
Fenster
Bewegt sich der Messwert zwischen Schaltpunkt „nah" [nSPx] und Schaltpunkt „fern" [FSPx], ist der
Ausgang geöffnet (wenn [OUx] = [Fnc]).
Schaltet, wenn Objekt erkannt wird
[nSPx]: Schaltpunkt „nah"
FE:
Fenster
Bewegt sich der Messwert zwischen Schaltpunkt „nah" [nSPx] und Schaltpunkt „fern" [FSPx], ist der
Ausgang geschlossen (wenn [OUx] = [Fno]).
Schaltzustand der Ausgänge
Ausgangsfunktion
[Fno]
[Fnc]
Beide Fenstergrenzen ([nSPx] und [FSPx]) arbeiten mit einer Schalthysterese.
10.2.7 Schaltpunkte für Fensterfunktion OUT1 einstellen
u Unter [OU1] die Ausgangsfunktion [Fno] oder [Fnc] wählen.
u Mit [MODE/ENTER] bestätigen.
u [nSP1] wählen und Schaltpunkt „nah" einstellen.
u Mit [MODE/ENTER] bestätigen.
u [FSP1] wählen und Schaltpunkt „fern" einstellen.
u Mit [MODE/ENTER] bestätigen.
[FSPx]: Schaltpunkt „fern"
[FSPx]: Schaltpunkt „fern"
Objektabstand (D)
D < [nSPx]
D > [FSPx]
[nSPx] < D < [FSPx]
D < [nSPx]
D > [FSPx]
[nSPx] < D < [FSPx]
Schaltzustand
offen
geschlossen
geschlossen
offen
O1D110
17
