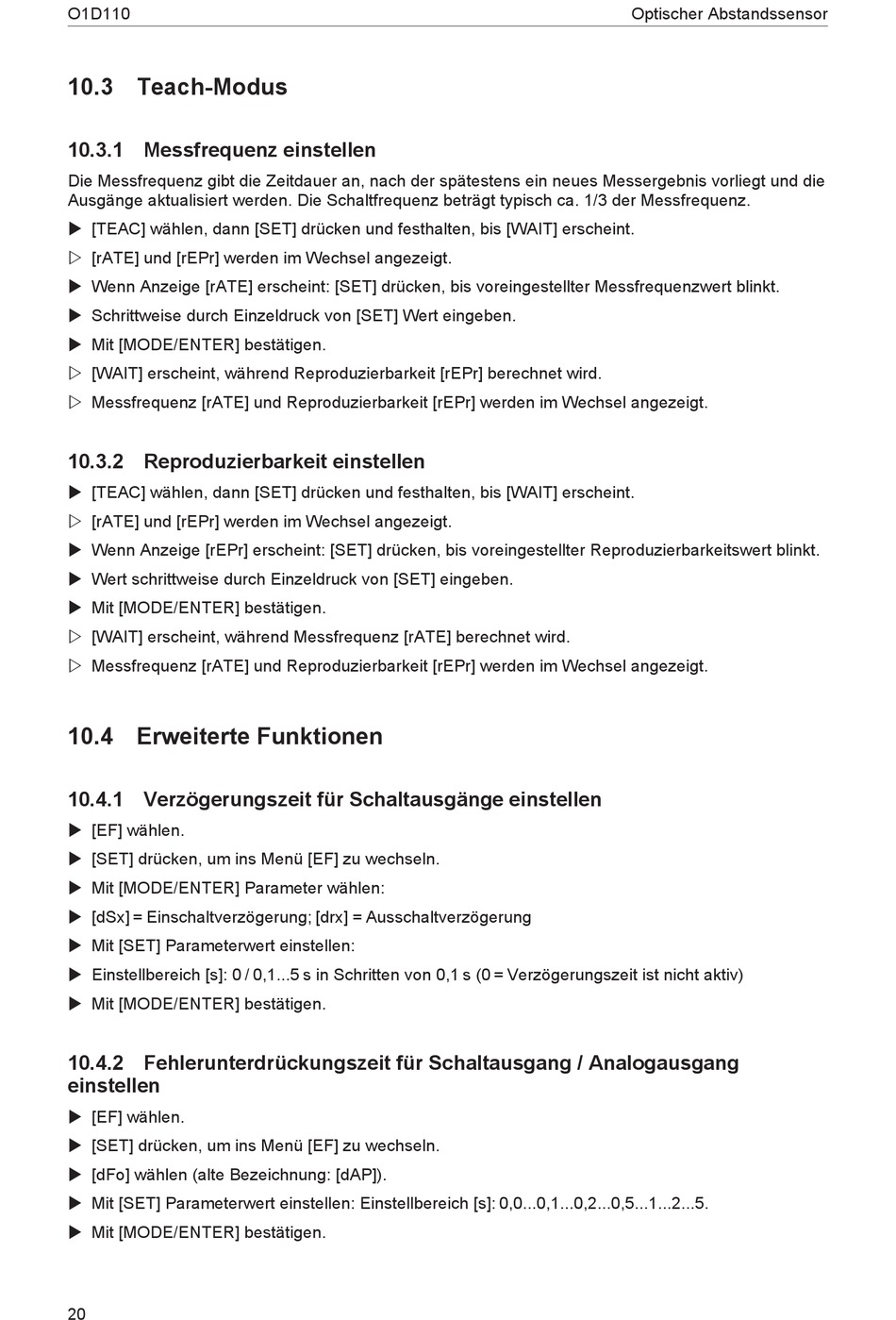

O1D110
Optischer Abstandssensor
10.3 Teach-Modus
10.3.1 Messfrequenz einstellen
Die Messfrequenz gibt die Zeitdauer an, nach der spätestens ein neues Messergebnis vorliegt und die
Ausgänge aktualisiert werden. Die Schaltfrequenz beträgt typisch ca. 1/3 der Messfrequenz.
u [TEAC] wählen, dann [SET] drücken und festhalten, bis [WAIT] erscheint.
w [rATE] und [rEPr] werden im Wechsel angezeigt.
u Wenn Anzeige [rATE] erscheint: [SET] drücken, bis voreingestellter Messfrequenzwert blinkt.
u Schrittweise durch Einzeldruck von [SET] Wert eingeben.
u Mit [MODE/ENTER] bestätigen.
w [WAIT] erscheint, während Reproduzierbarkeit [rEPr] berechnet wird.
w Messfrequenz [rATE] und Reproduzierbarkeit [rEPr] werden im Wechsel angezeigt.
10.3.2 Reproduzierbarkeit einstellen
u [TEAC] wählen, dann [SET] drücken und festhalten, bis [WAIT] erscheint.
w [rATE] und [rEPr] werden im Wechsel angezeigt.
u Wenn Anzeige [rEPr] erscheint: [SET] drücken, bis voreingestellter Reproduzierbarkeitswert blinkt.
u Wert schrittweise durch Einzeldruck von [SET] eingeben.
u Mit [MODE/ENTER] bestätigen.
w [WAIT] erscheint, während Messfrequenz [rATE] berechnet wird.
w Messfrequenz [rATE] und Reproduzierbarkeit [rEPr] werden im Wechsel angezeigt.
10.4 Erweiterte Funktionen
10.4.1 Verzögerungszeit für Schaltausgänge einstellen
u [EF] wählen.
u [SET] drücken, um ins Menü [EF] zu wechseln.
u Mit [MODE/ENTER] Parameter wählen:
u [dSx] = Einschaltverzögerung; [drx] = Ausschaltverzögerung
u Mit [SET] Parameterwert einstellen:
u Einstellbereich [s]: 0 / 0,1...5 s in Schritten von 0,1 s (0 = Verzögerungszeit ist nicht aktiv)
u Mit [MODE/ENTER] bestätigen.
10.4.2 Fehlerunterdrückungszeit für Schaltausgang / Analogausgang
einstellen
u [EF] wählen.
u [SET] drücken, um ins Menü [EF] zu wechseln.
u [dFo] wählen (alte Bezeichnung: [dAP]).
u Mit [SET] Parameterwert einstellen: Einstellbereich [s]: 0,0...0,1...0,2...0,5...1...2...5.
u Mit [MODE/ENTER] bestätigen.
20
