Schaltzustand der Ausgänge
Ausgangsfunktion
[Hno]
[Hnc]
Beispiel für Ausgangsfunktion [Hno]
Messfrequenz 50 Hz, Entfernung zum Objekt 1200 mm, Grauwert (18 % Remission):
Hysterese = ± 10 mm (Reproduzierbarkeit → 10.3.3 Tabelle) x Faktor 1,5 = 15 mm
- Rückschaltpunkt 1200 mm + (15 mm) = 1215 mm
- Einschaltpunkt 1200 mm - (15 mm) = 1185 mm
10.2.5 Schaltpunkt für Hysteresefunktion OUT1 einstellen
► Unter [OU1] die Ausgangsfunktion [Hno] oder [Hnc] wählen�
► Mit [MODE/ENTER] bestätigen�
► [SP1] wählen und Schaltpunkt einstellen�
► Mit [MODE/ENTER] bestätigen�

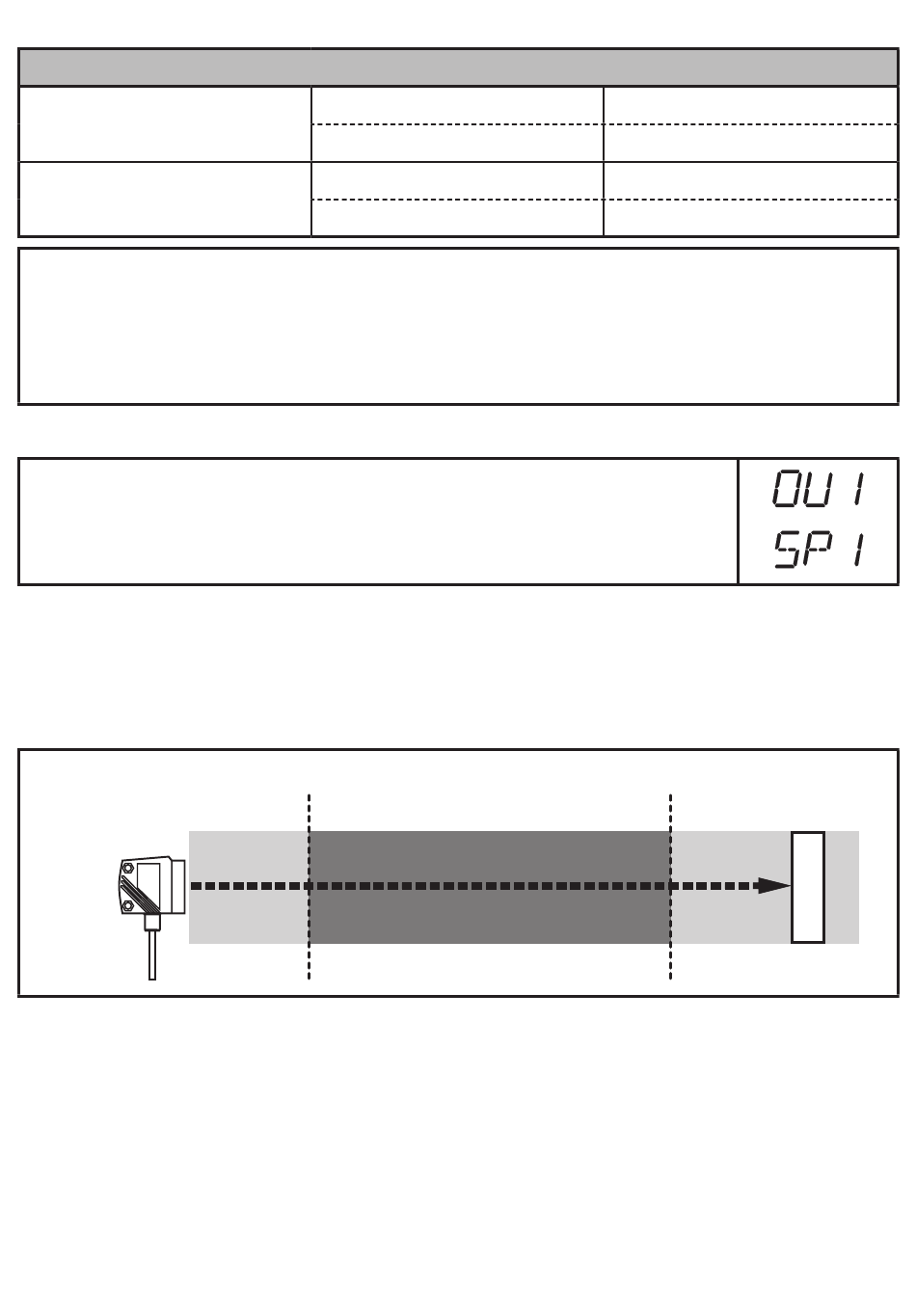

10.2.6 Fensterfunktion
Für jeden der beiden Ausgänge (OUT1 / OUT2) gibt es die Möglichkeit ein Fenster
für die Objekterkennung zu definieren�
Schaltet ab, wenn Objekt erkannt wird
[Fnc]
[nSPx] = Schaltpunkt "Nah"; [FSPx] = Schaltpunkt "Fern"; FE = Fenster
Bewegt sich der Messwert zwischen Schaltpunkt "Nah" [nSPx] und Schaltpunkt
"Fern" [FSPx], ist der Ausgang geöffnet (wenn [OUx] = [Fnc])�
18
Objektabstand (D)
D < [SPx]
D > [SPx]
D < [SPx]
D > [SPx]
[nSPx]
Schaltzustand
geschlossen
offen
offen
geschlossen
[FSPx]
FE
