» Product information for this CPU cooler
» Produktinformationen zu diesem CPU-Kühler
» Informations produit pour ce système de refroidissement
» Información del producto para este refrigerador de CPU
» Informacje produktowe dla tego coolera CPU
» Engelstalige productinformatie voor deze processorkoeler
NL
» Produktinformation för den här processorkylaren, på
SE
engelska
» Подробная информация о данном кулере для
процессора
» 此CPU散熱器的產品資訊
» 此CPU散热器的产品信息
» 製品情報 （クーラー）

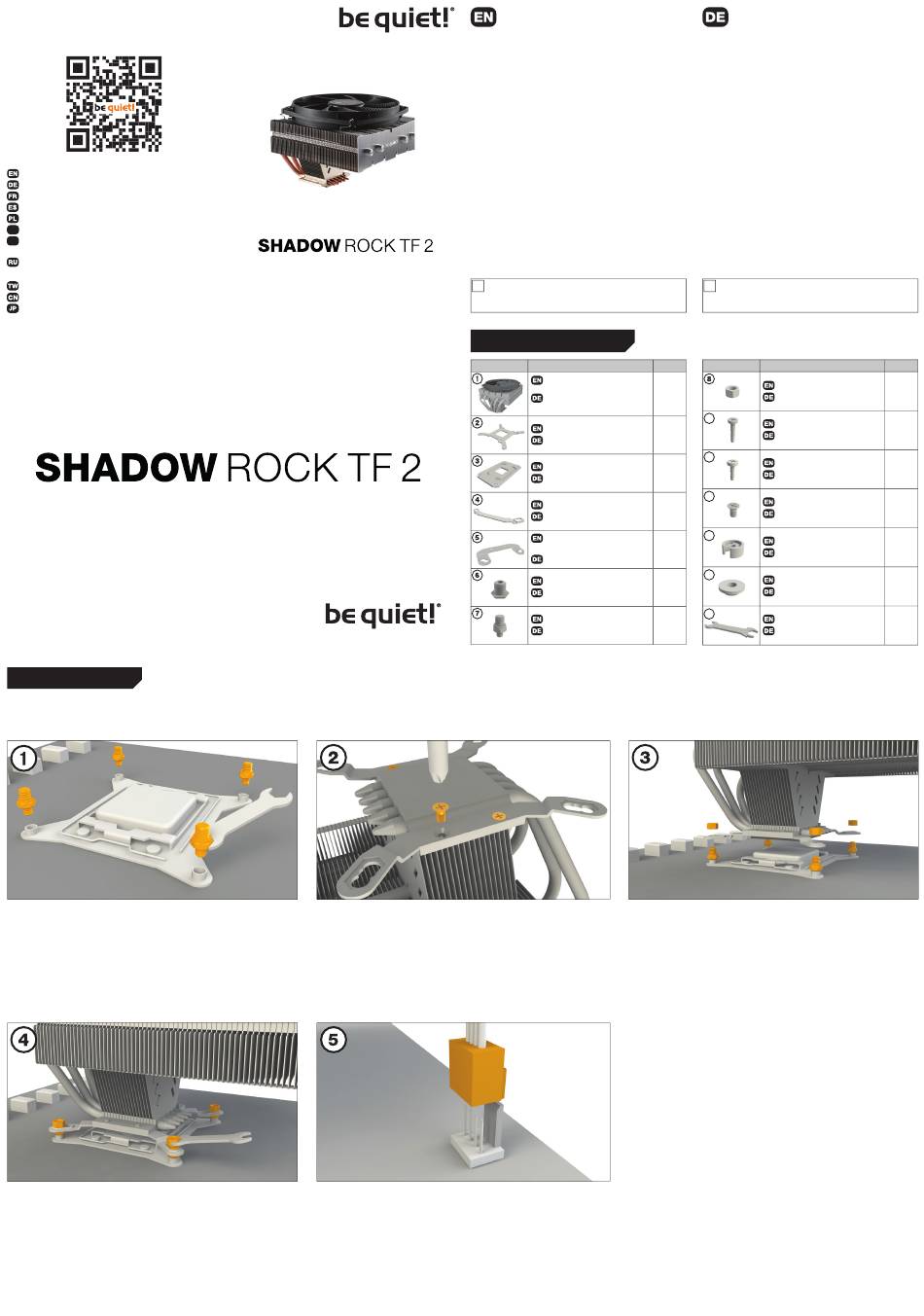

Intel: LGA 2011(-3) square ILM / LGA 2066
The following parts are needed for this:
1x be quiet! Shadow Rock TF 2 CPU cooler (1), 2x Intel mounting brackets (4), 4x spacer nuts (7), 4x hexagonal nuts (8), 4x M3x3
screws (11), 1x hexagonal wrench (14)
First screw the spacer nuts (7) onto
Schrauben Sie zuerst die Distanzmuttern
the threads of the LGA 2011(-3) square
(7) in die Gewinde des LGA 2011(-3)
ILM socket frame. Use the hexagonal
Square ILM Sockelrahmens. Verwenden
wrench (14) for this.
Sie hierzu den Sechskant-Maulschlüssel
(14).
Place the hexagonal nuts (8) over
Setzen Sie die Sechskant-Muttern (8)
the spacer nuts (7) and progressively
auf die Distanzmuttern (7) und ziehen
tighten these in a crosswise manner
Sie diese mit Hilfe des Maulschlüssels
until fi rm using the hexagonal wrench
(14) kreuzweise handfest an.
(14).
Verbinden Sie den Lüfter mit dem
Connect the fan to the CPU fan
CPU-Lüfteranschluss des Mainboards.
connector on the motherboard.
Introduction: Thank you for deciding to purchase a be quiet!
product. The following instructions will guide you through the
installation process. If you do encounter installation problems,
please don't hesitate to contact our customer services by
mailing service@bequiet.com. Please note that be quiet!
cannot accept liability for damage caused by compatibility
problems.
Warranty:
• 3 years manufacturer guarantee for consumers (original
purchase from authorized be quiet! dealers only)
• Guarantee work can only be processed with an included
copy of the purchase receipt from an authorized be quiet!
dealer
• Manipulation and structural changes of any kind as well
as damages through external mechanical forces lead to a
complete voiding of the guarantee
• Our General Warranty Conditions apply, which can be
viewed on bequiet.com
Listan GmbH . Wilhelm-Bergner-Straße 11c . 21509 Glinde
Germany
For further information contact us via e-mail:
service@bequiet.com
!
We recommend preparatory mounting of the cooler outside
the PC case for subsequent installation. The cooler should be
removed prior to transportation as well.
SCOPE OF DELIVERY / LIEFERUMFANG
Es werden folgende Bauteile benötigt:
1x be quiet! Shadow Rock TF 2 CPU-Kühler (1), 2x Intel Montagebrücken (4), 4x Distanzmuttern (7), 4x Sechs-kant-Muttern (8),
4x M3x3 Schrauben (11), 1x Sechskant-Maulschlüssel (14)
Installation of the mounting brackets
Installation der Montagebrücken
Attach the two Intel mounting brackets
Bringen Sie die zwei Intel Montage-
(4) to the underside of the CPU cooler
brücken (4) mit Hilfe der M3x3 Schrauben
using the M3x3 screws (11).
(11) an der Unterseite des Kühlers an.
Verbinden Sie den Lüfter mit dem
Connect the fan to the CPU fan
CPU-Lüfteranschluss des Mainboards.
connector on the motherboard.
Einleitung: Vielen Dank, dass Sie sich für ein be quiet!
Produkt entschieden haben. Diese Anleitung wird Ihnen beim
Installationsprozess behilfl ich sein. Sollten bei der Installation
Schwierigkeiten auftreten, kontaktieren Sie bitte unseren
Kundenservice unter service@bequiet.com. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.
Garantie:
• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst-
• Eine Garantieabwicklung ist nur in Verbindung mit einer
• Manipulationen und bauliche Veränderungen jeglicher
• Es gelten unsere allgemeinen Garantiebestimmungen, die
Listan GmbH . Wilhelm-Bergner-Straße 11c . 21509 Glinde
Deutschland
Für weitere Unterstützung erreichen Sie uns via E-Mail:
service@bequiet.com
Part name
Quantity
be quiet! Shadow Rock TF 2
cooler
1
be quiet! Shadow Rock TF 2
CPU-Kühler
Intel backplate
1
Intel backplate
10
AMD backplate
1
AMD Backplate
11
Intel mounting brackets
2
Intel Montagebrücken
12
Short AMD mounting
2
brackets
kurze AMD Montagebrücken
13
Hexagonal nuts with sleeve
4
Sechskantmutter mit Hülse
14
Spacer nuts
4
Distanzmuttern
Mounting the CPU cooler
First remove the protective covering
from the underside of the cooler.
Position the cooler over the CPU.
erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust
Sie unter www.bequiet.com im Internet abrufen können
!
Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses. Für einen Transport sollte der Kühler
ausgebaut werden.
Part name
Hexagonal nuts
Sechskant-Muttern
9
M3x16 screws
M3x16 Schrauben
AMD M3x15 screws
AMD M3x15 Schrauben
M3x3 screws
M3x3 Schrauben
C-profi le spacers
C-Profi l Distanzhalter
AMD washers
AMD Unterlegscheiben
Hexagonal wrench
Sechskant-Maulschlüssel
Montage des CPU-Kühlers
Entfernen Sie zunächst die Schutz-
abdeckung von der Unterseite des
Kühlers.
Platzieren Sie den Kühlkörper auf der
CPU.
09/2020
Quantity
4
4
4
4
4
4
1
