- Seite 1 4-260-667-31 (1) HD Camera Adaptor Bedienungsanleitung Lesen Sie bitte vor dem Betrieb des Geräts diese Betriebsanleitung gründlich durch und bewahren Sie sie zur zukünftigen Einsichtnahme auf. XDCA-55 © 2010 Sony Corporation...
-
Seite 2: Für Kunden In Europa
(kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereich im Freien) und E4 (kontrollierter EMV- Bereich, z.B. Fernsehstudio). Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland... -
Seite 3: Inhaltsverzeichnis
Inhalt Überblick .................4 Leistungsmerkmale ..............4 Bezeichnungen und Funktionen der Teile......5 Systemkonfiguration............... 9 Befestigen des Adapters an den Camcorder .......9 Wichtige Hinweise zum Betrieb ..........11 Technische Daten ..............12 Allgemeines ..............12 Anschlüsse ................12 Mitgeliefertes Zubehör ............12 Nicht mitgeliefertes Zubehör ..........13 Inhalt... -
Seite 4: Überblick
Überblick Leistungsmerkmale Der Kamera-Adapter XDCA-55 HD (im Digitale HD-Übertragung Folgenden „der Adapter“ genannt) Dieser Adapter unterstützt die ermöglicht das Anschließen des HD- bidirektionale Übertragung Kamera-Erweiterungsgeräts XDCU-50, um unkomprimierter digitaler HD-Signale den Camcorder mit Strom zu versorgen und zwischen diesem Adapter und dem XDCU- die Distanz zu erweitern, über die Eingabe-... -

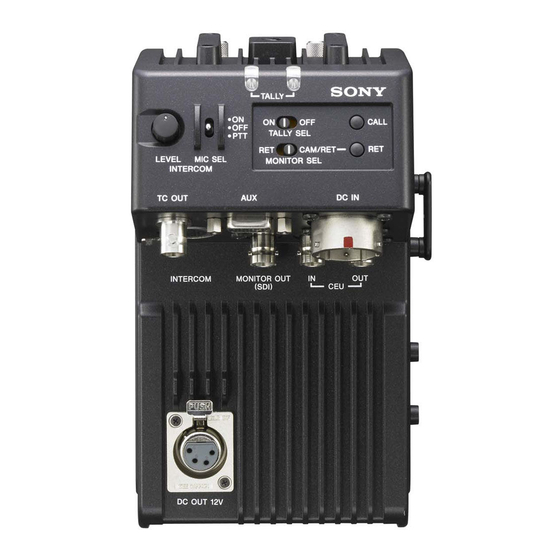

Seite 5: Bezeichnungen Und Funktionen Der Teile
Bezeichnungen und Funktionen der Teile qhRegler INTERCOM LEVEL 1Schalter INTERCOM MIC qgAnschluss CEU 2TALLY-Lampe (grün) qfAnschluss AUX 3TALLY-Lampe (rot) qdAnschluss INTERCOM 4Schalter TALLY 5Bandhalterung- Schraubenlöcher 6Taste CALL 7Taste RET 8Schalter MONI. SEL qsAnschluss DC OUT 9Anschluss CEU OUT 12V 1A qaAnschluss MONITOR OUT(SDI) 0Anschluss CEU IN qjCamcorder-Schrauben... - Seite 6 a Schalter INTERCOM MIC e Bandhalterung-Schraubenlöcher Regelt das Mikrofon des Headsets, welches Dies sind Schraubenlöcher (2) für M3- an den Anschluss INTERCOM Schrauben, um eine Bandhalterung zu angeschlossen ist und schaltet es nach befestigen. Bedarf ein oder aus. f Taste CALL ON: Einschalten des Headset-Mikrofons.
- Seite 7 XDCU-50 mit einem BNC-Kabel (5C- INCOM RECEIVE OUT FB). Nicht verwendet k Anschluss MONITOR OUT(SDI) Wenden Sie sich an Ihren Händler oder eine Sony Gibt HD SDI-Signale aus, sowohl Kundendienstvertretung, um Informationen zur Einstellung des Seitentonpegels zu erhalten. Rückvideosignale von dem XDCU-50 also auch Videosignale des Camcorders.
- Seite 8 r Anschluss Camcorder (50-polig) Polnr. Signalname Beschreibung Anschließen an den Anschluss Kamera- TALLY GND TALLY-Ausgang Adapter des Camcorders (dies erfordert die R TALLY Roter Installation einer optionalen Schnittstelle), Kontrollausgang um Video- und Audiosignale zu senden und (offener zu empfangen. Kollektor) s Anschluss zur Stromversorgung des G TALLY Grüner...
-
Seite 9: Systemkonfiguration
Systemkonfiguration Die folgende Abbildung zeigt die Einzelheiten darüber, wie Sie den Adapter verwenden, wenn er an das XDCU-50 Konfiguration eines Systems, welches den angeschlossen ist, finden Sie in den Adapter enthält. Bedienungsanleitungen des XDCU-50. Camcorder (wenn ein optionaler CBKCE01/HD02 am Anschluss des Kamera-Adapters installiert ist) XDCU-50 Dieser Adapter... -
Seite 10: Zur Entfernung
Befestigungsschrauben Schrauben Sie die verbleibenden zwei Halterungen, die mit diesem Adapter mitgeliefert wurden, an die in Schritt 1 befestigten Halterungen und die Seite Halterungen (mitgeliefert) des Adapters. Die Auslösetaste des Camcorders wird nicht funktionieren. Bringen Sie die mitgelieferten Halterungen mit Schrauben an. Hinweis Ziehen Sie die Schrauben sicher an, so dass das Gerät nicht abfällt. -
Seite 11: Wichtige Hinweise Zum Betrieb
Bei starker Verschmutzung, verwenden Sie Wichtige ein Tuch, das mit einer kleinen Menge neutralem Reinigungsmittel angefeuchtet Hinweise zum ist, und trocknen Sie das Gehäuse anschließend ab. Vermeiden Sie die Betrieb Verwendung verdampfender Lösungsmittel, wie z.B. Verdünner, Alkohol, Benzol und Insektizide. Sie könnten die Oberflächenbeschaffenheit Verwendungs- und Lagerort beschädigen oder dazu führen, dass sie sich... -
Seite 12: Technische Daten
Anschlüsse Technische Daten Ein-/Ausgangsanschlüsse der Kamera-Erweiterung CEU IN/OUT Typ BNC (je 1), 0,8 Vp-p, 75Ω Allgemeines CEU (26-polig) Spannungsversorgung CCZ, 26-polig, Buchse 13 V DC Ein-/Ausgangsanschlüsse des Stromverbrauch Camcorders Ca. 4 W Anschluss Camcorder Hinweise 50-polig, Buchse • Schließen Sie nur ein Gerät mit einer Ausgangsanschlüsse Stromstärke von höchstens 1 A an MONITOR OUT(SDI) -
Seite 13: Nicht Mitgeliefertes Zubehör
Zubehör Schuh-Zubehörsatz (A-8274-966-B) Änderungen an Design und Spezifikationen vorbehalten. Hinweis Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN...
