Inhaltszusammenfassung für TechniSat TECHNIRADIO 5 IR

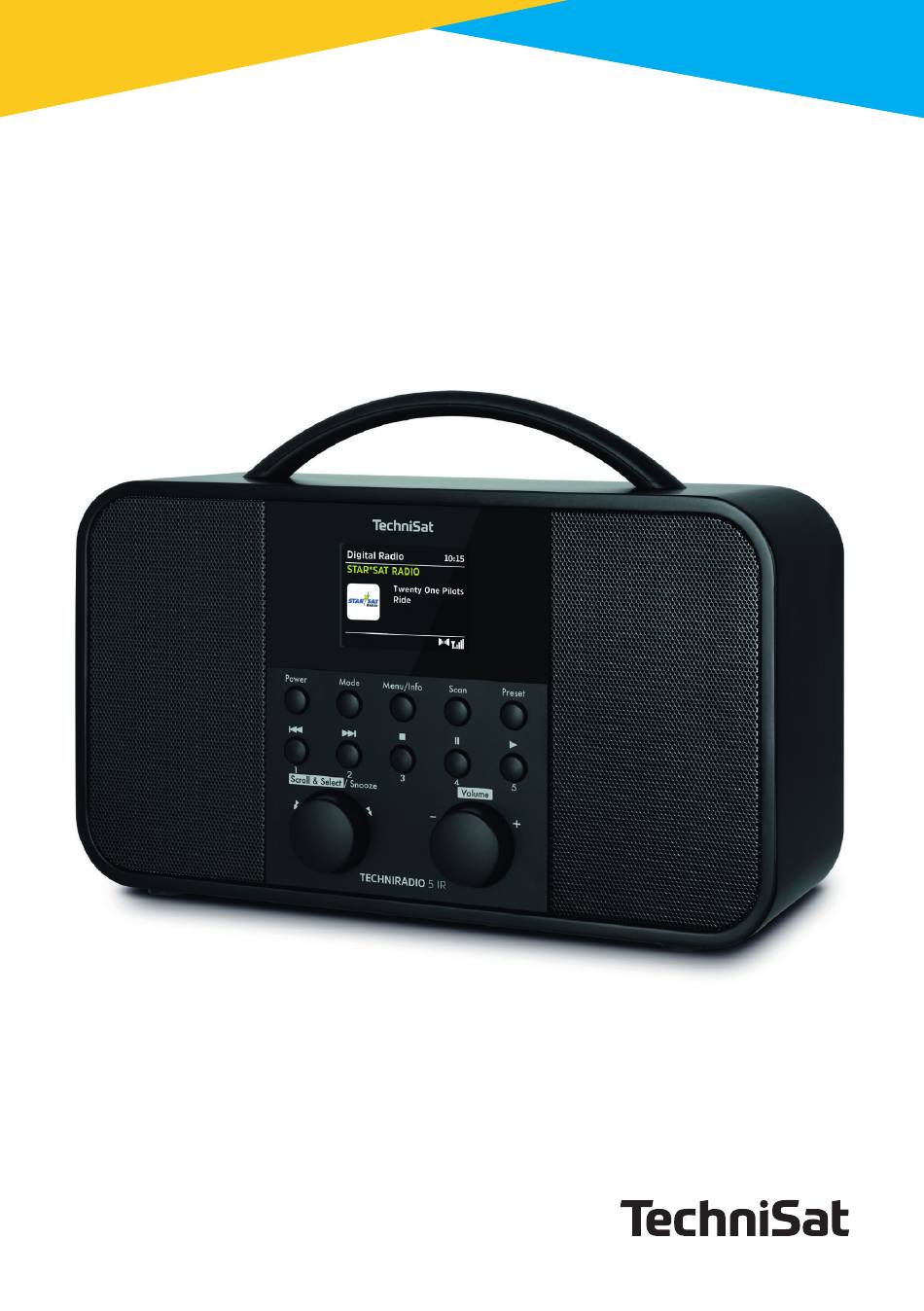

- Seite 1 Bedienungsanleitung TECHNIRADIO 5 IR...
- Seite 2 Vorwort Sehr geehrte Kunden, vielen Dank, dass Sie sich für ein Digitalradio von TechniSat entschieden haben. Die vorliegende Bedienungsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihres neuen Gerätes kennen zu lernen und optimal zu nutzen. Sie hilft Ihnen beim bestimmungsgemäßen und sicheren Gebrauch. Sie richtet sich an jede Person, die das Gerät installiert, bedient, reinigt oder entsorgt.
-
Seite 3: Inhaltsverzeichnis
3.3.2 Servicehinweise..........................9 Beschreibung des TECHNIRADIO 5 IR ..............9 Lieferumfang ..........................9 Besonderheiten des TECHNIRADIO 5 IR ................9 TECHNIRADIO 5 IR zum Betrieb vorbereiten ............... 10 4.3.1 Netzteil anschließen ........................ 10 4.3.2 Teleskopantenne ausrichten ....................10 4.3.3 Aufstellen des TECHNIRADIO 5 IR ..................10 4.3.4 Kopfhörer benutzen ........................ - Seite 4 8.2.4 DAB+ -Sender von einem Speicherplatz abrufen ............. 18 8.2.5 Überschreiben/Löschen einer Programmplatz-Speicherung....... 18 8.2.6 Signalstärke ..........................19 8.2.7 Manuell einstellen ........................19 8.2.8 Lautstärkeanpassung (DRC) ....................19 8.2.9 Inaktive Sender löschen ......................20 8.2.10 Senderreihenfolge ........................20 FM (UKW)-Betrieb ....................20 UKW-Radiobetrieb einschalten ..................
-
Seite 5: Abbildungen
2 Abbildungen Power - Ein/Standby Mode - Quellenumschaltung Menu/Info - Hauptmenü und Displayanzeigen Scan - Sendersuchlauf Preset - Favoritenspeicherplätze Vorheriger Titel/Suchlauf (UPnP-Musikwiedergabe), Direktwahltaste 1 Nächster Titel/Suchlauf (UPnP-Musikwiedergabe), Direktwahltaste 2 Stopp (UPnP-Musikwiedergabe), Direktwahltaste 3 Pause (UPnP-Musikwiedergabe), Direktwahltaste 4 Wiedergabe (UPnP-Musikwiedergabe), Direktwahltaste 5 Scroll&Select/Snooze-Drehregler Volume +/- (Lautstärke-Drehregler) Farb-Display... -
Seite 6: Sicherheitshinweise
3 Sicherheitshinweise 3.1 Verwendete Zeichen und Symbole In dieser Bedienungsanleitung: Kennzeichnet einen Sicherheitshinweis, der bei Nichtbeachtung zu schweren Verletzungen oder zum Tod führen kann. Beachten Sie die folgenden Signalwörter: GEFAHR - Schwere Verletzungen mit Todesfolge WARNUNG - Schwere Verletzungen, eventuell mit Todesfolge ACHTUNG - Verletzungen Kennzeichnet einen Hinweis, den Sie zur Vermeidung von Gerätedefekten, Datenverlusten/-missbrauch oder ungewolltem Betrieb unbedingt beachten... -
Seite 7: Bestimmungsgemäßer Gebrauch
3.2 Bestimmungsgemäßer Gebrauch Das TECHNIRADIO 5 IR ist für den Empfang von DAB+/UKW/Internet- Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet. 3.3 Sicherer Umgang mit dem Produkt Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum... -
Seite 8: Rechtliche Hinweise
IR der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU- Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=22307 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar. Änderungen und Druckfehler vorbehalten. Stand 12/19. Abschrift und Vervielfältigung nur mit Genehmigung des Herausgebers. -
Seite 9: Servicehinweise
Im Lieferumfang sind enthalten: 1x TECHNIRADIO 5 IR, 1x Bedienungsanleitung, 1x Netzteil 4.2 Besonderheiten des TECHNIRADIO 5 IR Das TECHNIRADIO 5 IR besteht aus einem DAB+/UKW/Internet-Radioempfänger, mit folgend aufgeführten Funktionen: Sie können jeweils bis zu 40 DAB+/UKW und Internet-Radiosender speichern. -
Seite 10: Techniradio 5 Ir Zum Betrieb Vorbereiten
> Stecken Sie den DC-Stecker des Netzteils in die mit DC 8V 2A beschrifteten Buchse auf der Rückseite des TECHNIRADIO 5 IR. Stecken Sie anschließend das Netzteil in eine Netzsteckdose 100-240V ~ 50/60Hz. Vergewissern Sie sich, dass die Betriebsspannung des Netzteils mit der örtlichen Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose... -
Seite 11: Kopfhörer Benutzen
Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät. Halten Sie das TECHNIRADIO 5 IR von Geräten fern, die starke Magnetfelder erzeugen. Stellen Sie keine schweren Gegenstände auf das Gerät. -
Seite 12: Allgemeine Geräte-Funktionen
4.4 Allgemeine Geräte-Funktionen 4.4.1 Gerät einschalten > Durch Drücken der Taste Power (1) schalten Sie das TECHNIRADIO 5 IR ein. Nach dem erstmaligen Einschalten müssen Sie zuerst die [Sprache] festlegen. Wählen Sie hierzu durch drehen des Scroll&Select/Snooze Drehregler, eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken des Scroll&Select/Snooze Drehregler. -
Seite 13: Displayanzeigen Aufrufen
4.4.5 Displayanzeigen aufrufen > Durch mehrmaliges Drücken der Taste Menu/Info können Sie folgende Informationen einblenden und durchschalten: Internet-Radio: Titel, Interpret, Beschreibung, Genre, Zuverlässigkeit, Bit-Rate, Abspiel-Puffer, Datum. Musik abspielen (UPnP-Medien): Wiedergabefortschritt, Interpret, Album, Bit-Rate, Abspiel-Puffer, Datum. DAB+ DLS: durchlaufender Text mit zusätzlichen Informationen, die die Sender u. U. bereitstellen, Genre, Ensemble/Multiplex (Gruppenname), Frequenz, Kanal, Signalstärke, Signalfehlerrate, Bit-Rate, Tonformat, Datum, Sendername. -
Seite 14: Hauptmenü
Drehregler den Eintrag [Systemeinstellungen] und drücken Sie den Scroll&Select/Snooze Drehregler, um die Systemeinstellungen zu öffnen. 6 Internet-Radio Das TECHNIRADIO 5 IR ist mit einem Internet-Radio Empfänger ausgestattet. Um Internet-Radio Stationen/Sender empfangen zu können, benötigen Sie einen WLAN-Router mit Internet-Zugang. >... -
Seite 15: Internetradio-Sender Im Geräte-Favoritenspeicher Speichern
Zugriffscode, den Sie im TECHNISTAR 5 IR unter Internet Radio > Hauptmenü > Senderliste > Hilfe, anfordern können. Beachten Sie die „Anleitung_ Favoritenspeicherung“ im Dowloadbereich des TECHNIRADIO 5 IR. 6.2.1 Internetradio-Sender im Geräte-Favoritenspeicher speichern Der Gerätespeicher kann bis zu 40 Stationen speichern. -
Seite 16: Musik Abspielen (Upnp-Medien)
Alternativ zu einem UPnP-Server haben Sie die Möglichkeit Musik über den Windows Media-Player ab Version 10 Wiederzugeben. Im Windows Media-Player muss hierfür eine Musik-Freigabe eingerichtet werden. > Stellen Sie sicher, dass sich der Windows PC und das TECHNIRADIO 5 IR im selben Netzwerk befinden und eingeschaltet sind. -
Seite 17: Wiedergabesteuerung
> Starten Sie den Media-Player und aktivieren Sie die Medien-Streaming Freigabe. > Wählen Sie ggf. in der darauf folgenden Geräteübersicht das TECHNIRADIO 5 IR aus und wählen Sie Zulassen. Je nach Windows/Media-Player Version kann die Vorgehensweise abweichen. 7.1.2 Wiedergabesteuerung Titel Wiedergeben/Pausieren (Taste 10 und 9). Nächster Titel/Suchlauf (gedrückt halten für Suchlauf). -
Seite 18: Sender Wählen
> Im Display erscheint [Suchlauf...]. Während des Suchlaufs wird ein Fortschrittsbalken und die Anzahl an gefundenen Sendern angezeigt. Wird keine Station gefunden, prüfen Sie die Teleskopantenne und verändern Sie ggf. den Aufstellort. 8.2.2 Sender wählen > Durch drehen des Scroll&Select/Snooze Drehregler kann die Senderliste aufgerufen und zwischen den verfügbaren Sendern umgeschaltet werden. -
Seite 19: Signalstärke
8.2.6 Signalstärke > Drücken Sie mehrmals kurz die Taste Menu/Info, bis der Signalstärkebalken angezeigt wird. > Im Display wird die Signalstärke anhand eines Balkendiagrammes dargestellt. Die Markierung zeigt die Mindestsignalstärke. Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal. Richten Sie die Teleskopantenne neu aus. -
Seite 20: Inaktive Sender Löschen
> Wählen Sie mit dem Scroll&Select/Snooze Drehregler eine der Optionen: DRC hoch - Hohe Kompression DRC tief - Niedrige Kompression DRC aus - Kompression abgeschaltet. > Bestätigen Sie die Einstellung durch drücken des Scroll&Select/Snooze Drehregler. 8.2.9 Inaktive Sender löschen Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste. -
Seite 21: Automatische Sendersuche
9.3 Automatische Sendersuche > Drücken Sie die Taste Scan, um automatisch den nächsten Sender mit ausreichendem Signal zu suchen. Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext. Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Sendersuche. -
Seite 22: Ukw-Sender Von Einem Speicherplatz Abrufen
TECHNIRADIO 5 IR verbinden und Musik wiedergeben. Hierfür benötigen Sie ein Handelsübliches Klinke auf Klinke-Kabel (3,5mm Stereo). Stecken Sie das Kabel in den Aux-in Anschluss auf der Rückseite des TECHNIRADIO 5 IR und verbinden Sie es z. B. mit dem Kopfhörerausgang Ihres Musikplayers oder Smartphones. -
Seite 23: Wecker
Bei aktivem Sleeptimer erscheint im Display ein Mond-Symbol mit der noch zur Verfügung stehenden Zeit. 11.2 Wecker Der Wecker schaltet das TECHNIRADIO 5 IR zur eingestellten Weckzeit ein. Es können 2 Weckzeiten programmiert werden. Als Beispiel erfolgt die Beschreibung der Programmierung von Wecker 1. -
Seite 24: Wecker Nach Alarm Ausschalten
Lautstärke > Zuletzt können Sie die Weckton-Lautstärke mit dem Scroll&Select/Snooze Drehregler festlegen. Drücken Sie zum Übernehmen den Scroll&Select/ Snooze Drehregler. Speichern > Drücken Sie den Scroll&Select/Snooze Drehregler, um den Wecker zu speichern. Damit der Wecker ordnungsgemäß funktioniert, muss die Uhrzeit eingelesen werden. -
Seite 25: Zeitaktualisierung
Datum manuell einstellen. > Wählen Sie im Hauptmenü > Systemeinstellungen > Zeit und Datum und drücken Sie den Scroll&Select/Snooze Drehregler. > Wählen Sie mit dem Scroll&Select/Snooze Drehregler Eintrag [Zeit/ Datumseinstellung] und drücken Sie den Scroll&Select/Snooze Drehregler. > Die ersten Ziffern (Tag) des Datums blinken und können mit dem Scroll&Select/Snooze Drehregler abgeändert werden. -
Seite 26: Zeitzone Einstellen
12.1.4 Zeitzone einstellen Unter Zeitzone einstellen können Sie den aktuellen Standort des Gerätes angeben. > Wählen Sie mit dem Scroll&Select/Snooze Drehregler eine Zeitzone und drücken Sie zum Speichern den Scroll&Select/Snooze Drehregler. Einstellung ist nur sichtbar und relevant, wenn Aktualisierung über das Internet gewählt wurde. -
Seite 27: Einrichtungsassistent
Sie können die WPS-Funktion auch im Netzwerkassistenten nutzen. Wählen Sie hierzu nach Auswahl eines WLAN-Netzes die Option Taste drücken oder PIN. Ansonsten gelangen Sie mit WPS überspringen zur manuellen Passworteingabe. Um weitere Informationen zur aktuellen Verbindung anzuzeigen, wählen Sie Einstellungen anzeigen. Wählen Sie Manuelle Einstellung, wenn Sie die Parameter Ihres Netzwerkes kennen und manuell konfigurieren möchten. -
Seite 28: Sprache
Unter Systemeinstellungen > SW-Version wird Ihnen die aktuell Installierte Software-Version angezeigt. 12.8 Software update Die Software des TECHNIRADIO 5 IR kann über das Internet aktualisiert werden. > Wählen Sie Auto-Update um das periodische Prüfen auf eine neue Software Version Ein- oder Auszuschalten. -
Seite 29: Fehlersuchhilfen
14 Fehlersuchhilfen Symptom Mögliche Ursache/Abhilfe Es wird kein Radiosender empfangen. Das Gerät befindet sich nicht im Radio- Modus. Taste MODE drücken. Es wird kein DAB-Signal empfangen. Überprüfen Sie, ob in der Region DAB Empfang möglich ist. Richten Sie die Antenne neu aus. Probieren Sie, andere Sender zu empfangen. -
Seite 30: Technische Daten
Standby: < 2 W Umgebungsbedingungen Betrieb 5~35 °C Abmessungen 270x114x188 mm Gewicht 1,7 Kg Technische Daten des mitgelieferten Netzteils Hersteller TechniSat Digital GmbH, TechniPark, D-54550 Daun/Eifel Modellkennung OBL-0802000E Eingangsspannung AC 100 - 240 V Eingangswechselstromfrequenz 50/60 Hz Ausgangsspannung DC 8,0 V... - Seite 32 17122019ORV2...
