Seite 3
Favoritenspeicher 1 Favoritenspeicher 2 Favoritenspeicher 3+ (gedrückt halten für Speicherplätze 1...20) Ein/Standby Moduswechsel DAB+ und FM Pfeiltaste < (Auswahl von Menüeinträgen und Optionen/Einstellungen) Snooze (aktiviert die Schlummer-Funktion) Pfeiltaste > (Auswahl von Menüeinträgen und Optionen/Einstellungen) Lautstärke leiser Lautstärke lauter Wecker 1 (einrichten/aktivieren des Weckers) Wecker 2 (einrichten/aktivieren des Weckers) Sleep (aktiviert den Sleetimer) SELECT/MENU Auswahl/Speichern einer Option/Funktion, öffnet das Menü...
3.1 Die Zielgruppe dieser Bedienungsanleitung Die Bedienungsanleitung richtet sich an jede Person, die das Gerät aufstellt, bedient, reinigt oder entsorgt. 3.1.1 Bestimmungsgemäßer Gebrauch Das Gerät ist für den Empfang von DAB+/UKW-Radiosendungen entwickelt. Das Gerät ist für den privaten Gebrauch konzipiert und nicht für gewerbliche Zwecke geeignet. 3.2 Wichtige Hinweise Bitte beachten Sie die nachfolgend aufgeführten Hinweise, um Sicherheitsrisiken zu minimieren, Beschädigungen am Gerät zu vermeiden, sowie einen Beitrag zum...
Tipp - Kennzeichnet einen Hinweis zur beschriebenen Funktion sowie eine im Zusammenhang stehende und evtl. zu beachtende andere Funktion mit Hinweis auf den entsprechenden Punkt der Anleitung. 3.2.1 Sicherheit Zu Ihrem Schutz sollten Sie die Sicherheitsvorkehrungen sorgfältig durchlesen, bevor Sie Ihr DIGITRADIO 52 in Betrieb nehmen. Der Hersteller übernimmt keine Haftung für Schäden, die durch unsachgemäße Handhabung und durch Nichteinhaltung der Sicherheitsvorkehrungen entstanden sind.
Seite 11
Bei längerem Transport bei Kälte und dem anschließenden Wechsel in warme Räume nicht sofort einschalten; Temperaturausgleich abwarten. Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus. Ist Wasser in das Gerät gelangt, schalten Sie es aus und verständigen Sie den Service Setzen Sie das Gerät nicht Heizquellen aus, die das Gerät zusätzlich zum normalen Gebrauch erwärmen.
Seite 12
Das Gerät darf nur mit der auf dem Netzteil aufgedruckten Netzspannung betrieben werden. Versuchen Sie niemals, das Gerät mit einer anderen Spannung zu betreiben. Das Netzteil darf erst angeschlossen werden, nachdem die Installation vorschriftsmäßig beendet ist. Wenn das Netzteil defekt ist bzw. wenn das Gerät sonstige Schäden aufweist, darf es nicht in Betrieb genommen werden.
Seite 13
Fingern berühren. Die Folge können Kurzschlüsse sein. Es dürfen keine offenen Brandquellen, wie z.B. brennende Kerzen auf das Gerät gestellt werden. Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen. Das Gerät bleibt auch in ausgeschaltetem Zustand/Standby mit dem Stromnetz verbunden. Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen.
Gerät spielen. Es ist verboten Umbauten am Gerät vorzunehmen. Beschädigte Geräte bzw. beschädigte Zubehörteile dürfen nicht mehr verwendet werden. 3.2.2 Entsorgung Die Verpackung Ihres Gerätes besteht ausschließlich aus wiederverwertbaren Materialien. Bitte führen Sie diese entsprechend sortiert wieder dem “Dualen System” zu.
Seite 15
Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Achten Sie darauf, dass die leeren Batterien/Akkus sowie Elektronikschrott nicht in den Hausmüll gelangen, sondern sachgerecht entsorgt werden (Rücknahme durch den Fachhandel, Sondermüll).
Seite 16
Entsorgungshinweise: Entsorgung der Verpackung: Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht. Über aktuelle Entsorgungswege informieren Sie sich bei Ihrem Händler oder über Ihre kommunale Entsorgungseinrichtung.
Seite 17
Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin.
3.2.3 Rechtliche Hinweise Hiermit erklärt TechniSat, dass der Funkanlagentyp DIGITRADIO 52 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://konf.tsat.de/?ID=22063 TechniSat ist nicht für Produktschäden auf Grund von äußeren Einflüssen, Verschleiß oder unsachgemäßer Handhabung, unbefugter Instandsetzung, Modifikationen oder Unfällen haftbar.
Seite 19
DIGITRADIO 52 und TechniSat sind eingetragene Warenzeichen der: TechniSat Digital GmbH TechniPark Julius-Saxler-Straße 3 D-54550 Daun/Eifel www.technisat.de...
Mo. - Fr. 8:00 - 20:00 unter Tel.: 03925/9220 1800 erreichbar. Für eine eventuell erforderliche Einsendung des Gerätes verwenden Sie bitte ausschließlich folgende Anschrift: TechniSat Digital GmbH Service-Center Nordstr. 4a 39418 Staßfurt Namen der erwähnten Firmen, Institutionen oder Marken sind Warenzeichen oder...
4 Aufstellen des Gerätes > Stellen Sie das Gerät auf einen festen, sicheren und horizontalen Untergrund. Sorgen Sie für gute Belüftung. Achtung!: > Stellen Sie das Gerät nicht auf weiche Oberflächen wie Teppiche, Decken oder in der Nähe von Gardinen und Wandbehängen auf. Die Lüftungsöffnungen könnten verdeckt werden.
Seite 22
> Beachten Sie, dass die Gerätefüße u. U. farbige Abdrücke auf bestimmten Möbeloberflächen hinterlassen könnten. Verwenden Sie einen Schutz zwischen Ihren Möbeln und dem Gerät. > Halten Sie das DIGITRADIO 52 von Geräten fern, die starke Magnetfelder erzeugen. > Stellen Sie keine schweren Gegenstände auf das Gerät. >...
Seite 23
> Netzstecker nicht mit nassen Händen anfassen, Gefahr eines elektrischen Schlages! > Bei Störungen oder Rauch- und Geruchsbildung aus dem Gehäuse sofort Netzstecker aus der Steckdose ziehen! > Wenn das Gerät längere Zeit nicht benutzt wird, z. B. vor Antritt einer längeren Reise, ziehen Sie den Netzstecker.

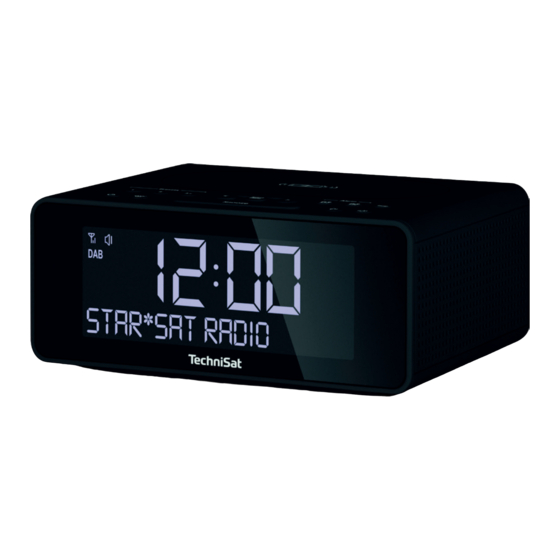

5 Beschreibung des DIGITRADIO 52 5.1 Der Lieferumfang Bitte überprüfen sie vor Inbetriebnahme, ob der Lieferumfang vollständig ist: 1x DIGITRADIO 52 1x Netzteil 1x Bedienungsanleitung 5.2 Die besonderen Eigenschaften des DIGITRADIO 52 Das DIGITRADIO 52 besteht aus einem DAB+/UKW-Empfänger, mit folgend aufgeführten Funktionen: Sie können bis zu 20 DAB+ und 20 UKW-Sender speichern.
Netzspannung übereinstimmt, bevor Sie es in die Wandsteckdose stecken. Nach erstmaliger Herstellung des Netzanschlusses erscheint „TechniSat“ im Display. Anschließend können Sie die Bediensprache auswählen. Wählen Sie hierzu mit den Tasten < oder > eine der zur Verfügung stehenden Sprachen und bestätigen Sie die Auswahl durch Drücken der Taste SELECT/ MENU.
5.3.2 Wurfantenne ausrichten Die Anzahl und Qualität der zu empfangenden Sender hängt von den Empfangsverhältnissen am Aufstellort ab. Mit der Wurfantenne kann ein ausgezeichneter Empfang erzielt werden. > Ziehen Sie die Wurfantenne der Länge nach aus. Wichtig ist oft die exakte Ausrichtung der Wurfantenne, insbesondere in den Randgebieten des DAB+ -Empfangs.
Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klinkenstecker. > Stecken Sie den Stecker des Kopfhörers in die Kopfhörerbuchse auf der Rückseite des Gerätes. Die Klangwiedergabe erfolgt jetzt ausschließlich über den Kopfhörer, der Lautsprecher ist stumm geschaltet. > Wenn Sie wieder über die Lautsprecher hören möchten, ziehen Sie den Stecker des Kopfhörers aus der Kopfhörerbuchse des Gerätes.
Fortschritt der gefundenen Digitalradio-Stationen an. Nach Beendigung des Sendersuchlaufs wird das erste DAB+ Programm wiedergegeben. 5.4.2 Gerät ausschalten > Durch kurzes Drücken der Taste Ein/Standby können Sie das Gerät in den Standby-Modus schalten. Im Display erscheint kurz der Hinweis [Standby]. Die Uhrzeit wird im Display angezeigt.
5.4.4 Display Je nach gewählter Funktion oder Option, werden im Display folgende Informationen angezeigt: Empfangsstärke Lautstärke Uhrzeit Aktive Quelle Sendernamen, Frequenz, Menüeinträge...
5.4.5 Displayanzeigen aufrufen > Halten Sie die Taste SELECT/MENU gedrückt und wählen Sie mit den Tasten < oder > das Untermenü [Display]. Drücken Sie anschließend die Taste SELECT/ MENU. Wählen Sie mit den Tasten <, > und SELECT/MENU eine Anzeigeoption. Sie haben die Wahl, sich folgende Infos anzeigen zu lassen: Im DAB+ -Betrieb (gewählte Funktion wird mit einem “*”...
6 Menübedienung Über das Menü gelangen Sie zu allen Funktionen und Einstellungen des DIGITRADIO 52. Die Menü-Navigation erfolgt mit den Tasten SELECT/MENU, <, >. Das Menü ist aufgeteilt in Untermenüs und enthält je nach Modusart (DAB+ oder FM) unterschiedliche Menüpunkte bzw. aktivierbare Funktionen. Zum Öffnen des Menüs, einfach die Taste SELECT/MENU kurz gedrückt halten.
Einige Textdarstellungen (z. B. Menüeinträge, Senderinformationen) sind eventuell für die Anzeige im Display zu lang. Diese werden dann nach kurzer Zeit als Lauftext oder abgekürzt dargestellt. 7 Die DAB+ (Digital Radio)-Funktion 7.1 Was ist DAB+ DAB+ ist ein neues digitales Format, durch welches Sie kristallklaren Sound ohne Rauschen hören können.
gespeichert ist. In einem Tonsignal werden zudem bei einem bestimmten Grenzwert die leiseren Anteile von den lauteren überlagert. Alle Toninformationen in einem Musikstück, die unter die sog. Mithörschwelle fallen, können aus dem zu übertragenden Signal herausgefiltert werden. Dies führt zur Datenreduzierung des zu übertragenden Datenstroms, ohne einen wahrnehmbaren Klangunterschied für den Hörer (HE AAC v2 - Verfahren als ergänzendes Kodierungsverfahren für DAB+).
7.2.1 Vollständigen Suchlauf durchführen Der automatische Suchlauf Vollständiger Suchlauf scannt alle DAB+ Band III - Kanäle und findet somit alle Sender, die im Empfangsgebiet ausgestrahlt werden. Nach Beendigung des Suchlaufes wird der erste Sender in alphanumerischer Reihenfolge wiedergegeben. > Um einen vollständigen Suchlauf durchzuführen, öffnen Sie das Menü durch gedrückt halten der Taste SELECT/MENU und wählen Sie mit den Tasten <, >...
Alternativ: > Öffnen Sie das Menü durch kurzes gedrückt halten der Taste SELECT/MENU und wählen Sie mit den Tasten < / > den Eintrag [Senderliste]. Drücken Sie zum Bestätigen kurz SELECT/MENU. Anschließend können Sie mit den Tasten < / > einen Sender auswählen und mit SELECT/MENU wiedergeben.
7.2.4 DAB+ -Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste Favoritenspeicher 3+und wählen Sie mit den Tasten <, > einen Senderspeicher (1...20). Drücken Sie die Taste SELECT/MENU, zur Wiedergabe des Senders.
Seite 37
> Wählen Sie mit den Tasten < oder > den Eintrag [Signalstärke] und drücken Sie die Taste SELECT/MENU > Warten Sie, bis das Menü ausgeblendet wird. > Im Display wird die Signalstärke anhand eines Balkendiagrammes dargestellt. Signalstärke Mindestsignalstärke Sender, deren Signalstärke unterhalb der erforderlichen Mindestsignalstärke liegt, senden kein ausreichendes Signal.
7.2.7 Manueller Suchlauf Dieser Menüpunkt dient der Überprüfung der Empfangskanäle und kann zur Ausrichtung der Antenne dienen. > Halten Sie kurz die Taste SELECT/MENU gedrückt. Wählen Sie mit den Tasten < oder > den Eintrag [Manueller Suchlauf] und drücken Sie die Taste SELECT/ MENU.
> Wählen Sie mit < oder > die Kompressionsrate: DRC HOCH - Hohe Kompression DRC TIEF - Niedrige Kompression DRC AUS - Kompression abgeschaltet. > Bestätigen Sie durch Drücken der Taste SELECT/MENU. 7.2.9 Inaktive Sender löschen Dieser Menüpunkt dient der Entfernung alter und nicht mehr empfangbarer Sender aus der Senderliste.
Beim erstmaligen Einschalten ist die Frequenz 87,5 MHz eingestellt. Haben Sie bereits einen Sender eingestellt oder gespeichert, spielt das Radio den zuletzt eingestellten Sender. Bei RDS-Sendern erscheint der Sendername. Um den Empfang zu verbessern, richten Sie die Wurfantenne aus (Punkt 5.3.2). 8.2 FM (UKW)-Empfang mit RDS-Informationen RDS ist ein Verfahren zur Übertragung von zusätzlichen Informationen über UKW-Sender.
Wird ein UKW-Sender mit ausreichend starkem Signal gefunden, stoppt der Suchlauf und der Sender wird wiedergegeben. Wird ein RDS-Sender empfangen erscheint der Sendername und ggf. der Radiotext. Für die Einstellung schwächerer Sender benutzen Sie bitte die manuelle Sendersuche. 8.4 Manuelle Sendersuche >...
Bei der Einstellung Alle Sender stoppt der automatische Suchlauf bei jedem verfügbaren Sender. Das kann dazu führen, dass schwache Sender mit einem Rauschen wiedergegeben werden. 8.6 Audio-Einstellung > Halten Sie kurz die Taste SELECT/MENU gedrückt. Wählen Sie mit den Tasten < oder >...
Favoritenspeicher 3+ gedrückt und wählen Sie anschließend mit den Tasten < / > einen Speicherplatz. Drücken Sie zum Speichern die Taste SELECT/MENU. > Zum Speichern weiterer Sender wiederholen Sie diesen Vorgang. 8.8 UKW-Sender von einem Speicherplatz abrufen > Um einen Sender abzurufen, den Sie zuvor im Favoritenspeicher abgelegt haben, drücken Sie kurz die Taste Favoritenspeicher 3+und wählen Sie mit den Tasten <, >...
9 Weitere Funktionen 9.1 Ladefunktion externer Geräte Das DIGITRADIO 52 verfügt über eine Kabelgebundene Ladefunktion und eine Kabellose Ladefunktion (nach Qi- Standard) externer Geräte wie z. B. Handys oder Smartphones. Achtung: Verwenden Sie nicht beide Varianten gleichzeitig. Dies kann zu Beschädigungen an Ihren Geräten führen.
9.2 Sleeptimer Aktivieren Sie den Sleeptimer, wenn Sie vor dem Einschlafen noch etwas Radio hören Möchten und das DIGITRADIO 52 automatisch in Standby geschaltet werden soll. > Drücken Sie mehrmals die Taste Sleep am DIGITRADIO 52, um die zur Verfügung stehenden Zeiten auszuwählen, nach denen das DIGITRADIO 52 nach Ablauf der Zeit automatisch in den Standby-Modus schaltet.
Seite 46
Nach einem Netzausfall müssen Sie die Uhrzeit erneut einstellen. Die Uhrzeit kann entweder manuell, über DAB oder UKW aktualisiert werden. Weitere Infos hierzu unter Punkt 10.1. Exemplarisch werden an Weckalarm 1 nun die Einstellungen erläutert. Um jeden Einstellschritt zu bestätigen und zum Nächsten zu springen, drücken Sie die Taste SELECT/MENU.
Seite 47
> Haben Sie DAB oder FM gewählt, können Sie anschließend wählen, ob der Zuletzt gehörte Sender oder ein Sender der vorher im Favoritenspeicher gespeichert wurde, als Wecksignal wiedergegeben werden soll. Wählen Sie die entsprechende Option und drücken Sie SELECT/MENU, um zur nächsten Einstellung zu gelangen.
9.3.2 Wecker nach Alarm ausschalten > Drücken Sie die Taste Ein/Standby um den Weckalarm auszuschalten. > Drücken Sie die Taste SNOOZE, um die Schlummer-Funktion einzuschalten. Sie können durch wiederholtes Drücken von SNOOZE die Länge der Pause zwischen 5, 10, 15 oder 30 Minuten wählen. Die mögliche Länge der Snoozezeit ist abhängig von der eingestellten Weckzeitdauer, so kann bei einer Weckdauer von 15 Min.
10 Systemeinstellungen Alle unter diesem Punkt erläuterten Einstellungen gelten sowohl im DAB+, als auch im FM-Betrieb gleichermaßen. 10.1 Uhrzeit- und Datumseinstellungen 10.1.1 Zeit/Datum manuell einstellen Je nach Einstellung der Zeitaktualisierung (Punkt 10.1.2), müssen Sie Uhrzeit und das Datum manuell einstellen. >...
> Drücken Sie nach jeder weiteren Einstellung die Taste SELECT/MENU um zur nächsten Einstellung zu springen. > Verfahren Sie bei der Datumseinstellung wie zuvor beschrieben. > Nachdem alle Einstellungen vorgenommen wurden und letztmalig die Taste SELECT/MENU gedrückt wurde, erscheint [Gespeichert] im Display. 10.1.2 Zeitaktualisierung In diesem Untermenü...
[Keine Update] (Uhrzeit/Datum müssen manuell eingegeben werden, siehe Punkt 10.1.1). > Drücken Sie zum Übernehmen der Einstellung die Taste SELECT/MENU. 10.1.3 Uhrzeitformat einstellen Im Untermenü 12/24 Std. einstellen können Sie das 12 oder 24 Stunden Format aktivieren. > Halten Sie kurz die Taste SELECT/MENU gedrückt. Wählen Sie mit den Tasten < oder >...
10.1.4 Datumsformat einstellen Im Untermenü Datumsformat einst. können Sie das Format zur Anzeige des Datums festlegen. > Halten Sie kurz die Taste SELECT/MENU gedrückt. Wählen Sie mit den Tasten < oder > den Eintrag [Zeit/Datum einstellen] und drücken Sie die Taste SELECT/ MENU.
10.2 Displayhelligkeit Sie können die Displayhelligkeit sowohl für den Betrieb als auch für Standby einstellen. > Halten Sie kurz die Taste SELECT/MENU gedrückt. Wählen Sie mit den Tasten < oder > den Eintrag [Beleuchtung] und drücken Sie die Taste SELECT/MENU. >...
10.4 Werkseinstellung Wenn Sie den Standort des Gerätes verändern, z. B. bei einem Umzug, sind möglicherweise die gespeicherten Sender nicht mehr zu empfangen. Mit dem Zurücksetzen auf Werkseinstellungen können Sie in diesem Fall alle gespeicherten Sender löschen, um anschließend einen neuen Sendersuchlauf zu starten. >...
10.5 SW-Version Unter SW-Version können Sie die aktuell installierte SW-Version abfragen. > Halten Sie kurz die Taste SELECT/MENU gedrückt. Wählen Sie mit den Tasten < oder > den Eintrag [SW-Version] und drücken Sie die Taste SELECT/MENU. > Es wird die aktuell installierte Software-Version angezeigt. >...
11 Reinigen Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor der Reinigung den Netzstecker ziehen und Gerät ausschalten! Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden.
12 Fehler beseitigen Wenn das Gerät nicht wie vorgesehen funktioniert, überprüfen Sie es anhand der folgenden Tabelle. Symptom Mögliche Ursache/Abhilfe Gerät lässt sich nicht einschalten. Das Gerät wird nicht mit Strom versorgt. Schließen Sie das Netzteil richtig an die Steckdose und am Gerät an. Es ist kein Ton zu hören.
