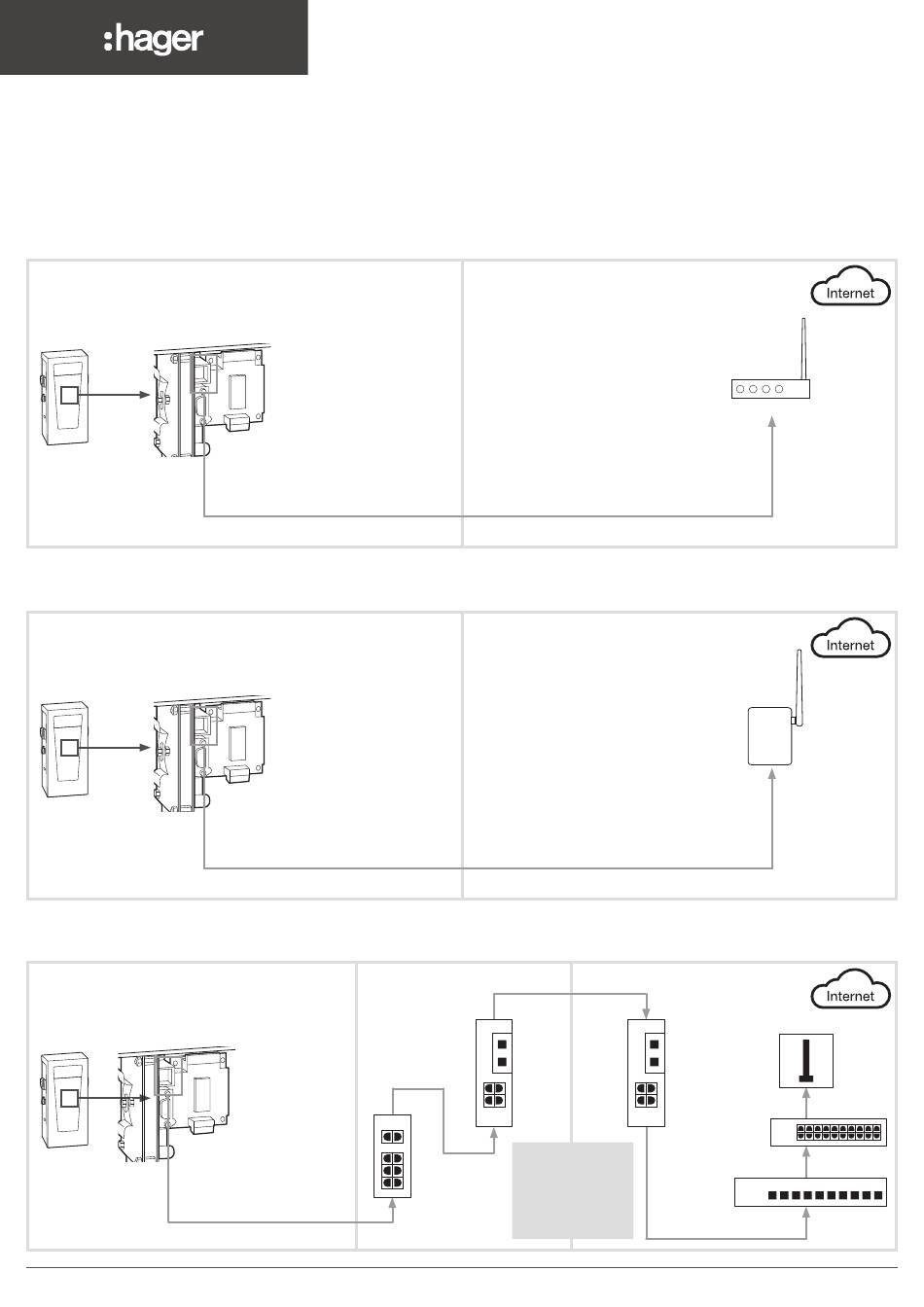

3. Netzwerkanbindung
System
TCP-/IP-Platine
XEV6...C
System
TCP-/IP-Platine
XEV6...C
System
TCP-/IP-Platine
XEV6...C
Ethernetkabel, max. 100 m
2
Ethernetkabel, max. 100 m
Ethernetkabel, max. 100 m
Schaltschrank
Schalter
Aufbau
INTERNET-BOX
Zwei-Wege-Kommunikation:
Der Port muss geöff net sein
IP-Adressenrouting zu defi nieren
Schaltschrank
MODEM ROUTER
Zwei-Wege-Kommunikation:
Der Port muss geöff net sein
IP-Adressenrouting zu defi nieren
Computereinschub
Switch
Verdrilltes
SHDSL
Doppelkabel
max. 13 km
Zwei-Wege-
Kommunikation:
Der Port muss
geöff net sein
IP-Adressenrouting
defi nieren
Switch
SHDSL
VPN-Modem
Ethernetkabel, max. 100 m
Router
