ANSCHLUSS DER EINGÄNGE
Jede beliebige Anschlusskombination des folgenden Zubehörs ist erlaubt
Temperaturfühler
Temperaturfühler
Referenz:
ZN1AC-NTC68E
ZN1AC-NTC68F
ZN1AC-NTC68S
ZAC-SQAT-W/S/A

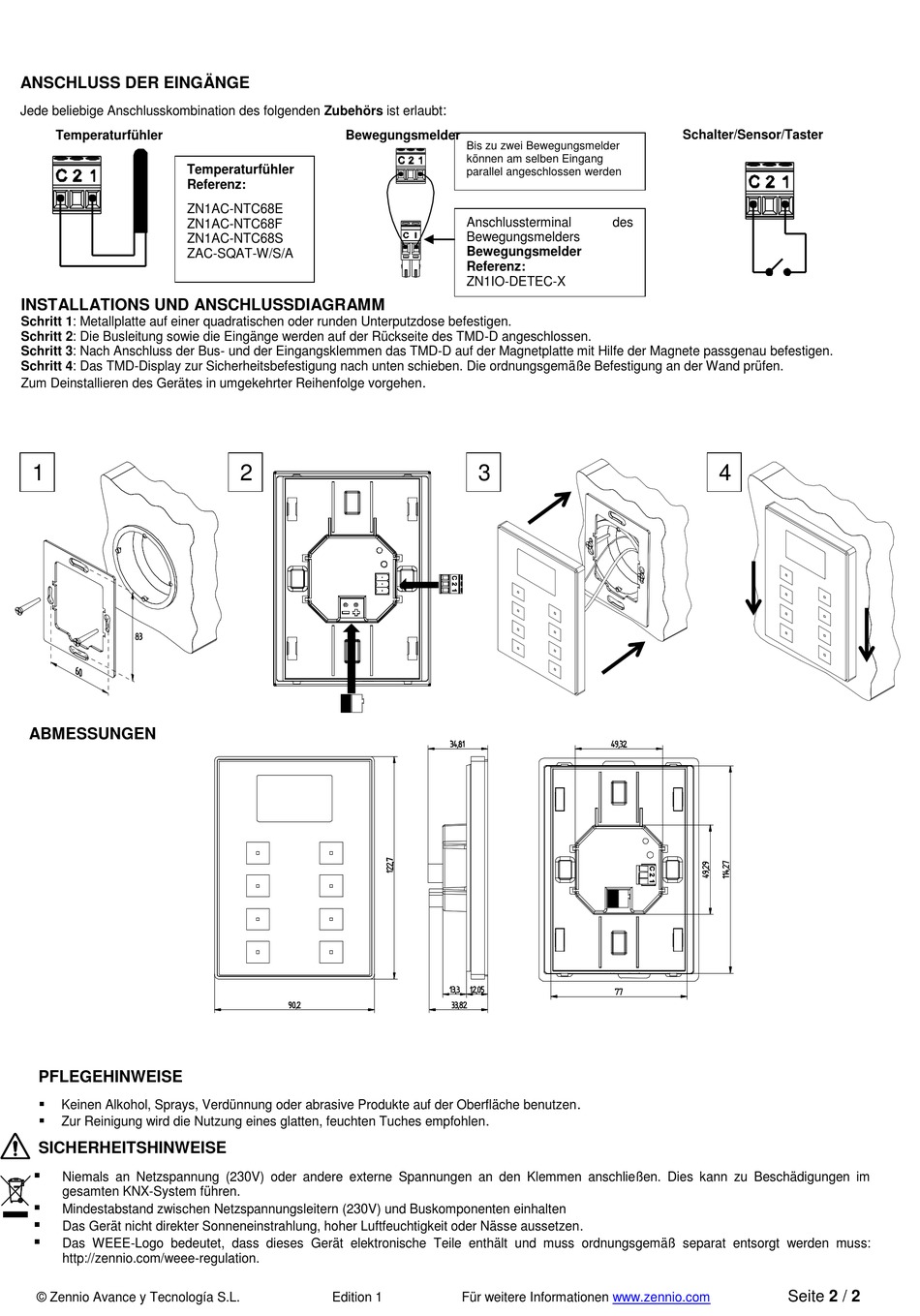

INSTALLATIONS UND ANSCHLUSSDIAGRAMM
Schritt 1: Metallplatte auf einer quadratischen oder runden Unterputzdose befestigen.
Schritt 2: Die Busleitung sowie die Eingänge werden auf der Rückseite des TMD-D angeschlossen.
Schritt 3: Nach Anschluss der Bus- und der Eingangsklemmen das TMD-D auf der Magnetplatte mit Hilfe der Magnete passgenau befestigen.
Schritt 4: Das TMD-Display zur Sicherheitsbefestigung nach unten schieben. Die ordnungsgemäße Befestigung an der Wand prüfen.
Zum Deinstallieren des Gerätes in umgekehrter Reihenfolge vorgehen
1
ABMESSUNGEN
PFLEGEHINWEISE
Keinen Alkohol, Sprays, Verdünnung oder abrasive Produkte auf der Oberfläche benutzen
Zur Reinigung wird die Nutzung eines glatten, feuchten Tuches empfohlen
SICHERHEITSHINWEISE
Niemals an Netzspannung (230V) oder andere externe Spannungen an den Klemmen anschließen. Dies kann zu Beschädigungen im
gesamten KNX-System führen.
Mindestabstand zwischen Netzspannungsleitern (230V) und Buskomponenten einhalten
Das Gerät nicht direkter Sonneneinstrahlung, hoher Luftfeuchtigkeit oder Nässe aussetzen.
Das WEEE-Logo bedeutet, dass dieses Gerät elektronische Teile enthält und muss ordnungsgemäß separat entsorgt werden muss:
http://zennio.com/weee-regulation.
© Zennio Avance y Tecnología S.L.
Bewegungsmelder
2
Edition 1
:
Bis zu zwei Bewegungsmelder
können am selben Eingang
parallel angeschlossen werden
Anschlussterminal
Bewegungsmelders
Bewegungsmelder
Referenz:
ZN1IO-DETEC-X
.
3
.
.
Für weitere Informationen
Schalter/Sensor/Taster
des
4
www.zennio.com
Seite 2 / 2
