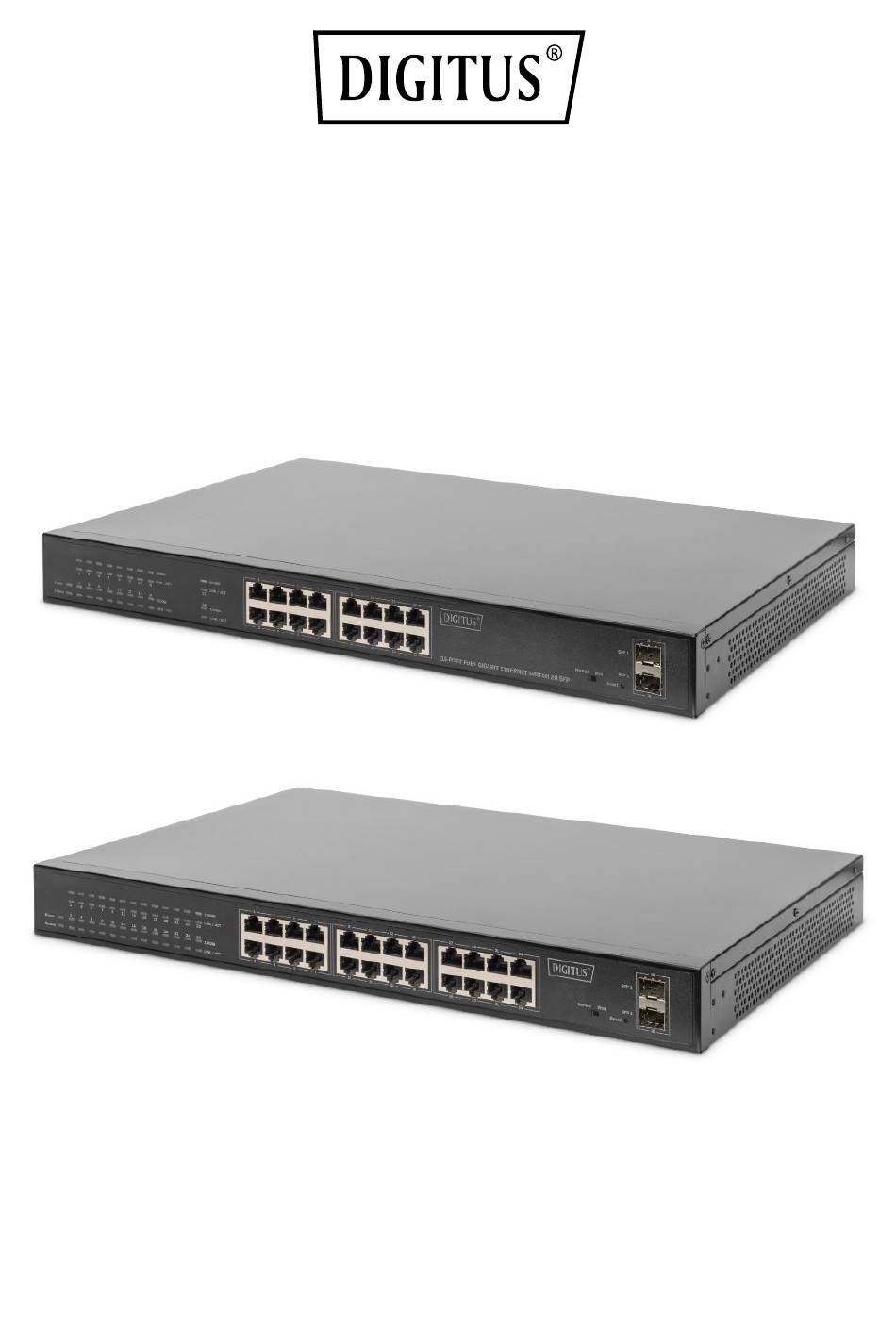

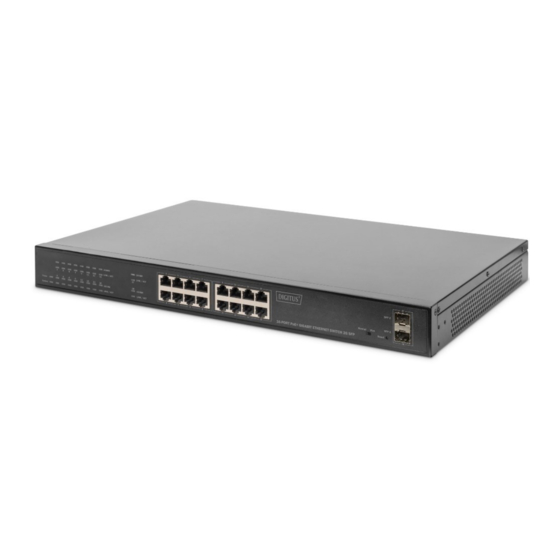

- Seite 1 PoE + GIGABIT ETHERNET SWITCH 2x SFP Gebrauchsanweisung DN-95347 (16 Ports) • DN-95348 (24 Ports)
-
Seite 2: Verpackungsinhalt
Rackmounting-Zubehör (Montageschienen und -schrauben) geliefert. Einleitung Der DIGITUS® PoE + Gigabit Ethernet Switch 2x SFP bietet eine einfache Möglichkeit, ein kabelgebundenes Netzwerk zu erweitern, indem Strom und Daten über ein einfaches Ethernet-Kabel übertragen werden. Auch Hochleistungsgeräte wie Wireless Access Points (APs), IP-Kameras oder IP-Telefone können mit Strom versorgt werden. - Seite 3 Produktübersicht Skizze der Frontblende 1. DN-95347: 16x 10/100/1000 M PoE Port + 2x 1000 M SFP, Rackmount, 19-Inch- Stahlgehäuse 2. DN-95348: 24* 10/100/1000 M PoE-Port + 2* 1000 M SFP, Rackmount, 19-Inch- Stahlgehäuse PWR: Die Anzeige leuchtet auf, wenn der Switch an eine Stromquelle angeschlossen ist.
-
Seite 4: Montage Des Switches
Produktmontage Achtung Um unsachgemäßem Gebrauch und Personenschäden vorzubeugen, beachten Sie folgende Hinweise: 1. Schließen Sie das Gerät während der Montage nicht an den Strom an. Tragen Sie zur Vermeidung von Verletzungen während der Montage ein Antistatik-Armband und sorgen Sie dafür, dass dieses an Ihrer Haut anliegt. 2. - Seite 5 Tischmontage Gehen Sie wie folgt vor, um das Gerät an einem Tisch zu montieren. 1. Stellen Sie das Gerät auf einen flachen Untergrund, der stabil genug ist, um das Gewicht des Geräts samt allen Halterungen zu tragen. 2. Entfernen Sie die Schutzfolie von den Gummifüßen. 3.
-
Seite 6: Technische Spezifikationen Der Steckdose Zur Stromversorgung
Technische Spezifikationen der Steckdose zur Stromversorgung Der Switch wird an eine einphasige, dreipolige Steckdose angeschlossen. Der mittlere Pol dient zur Erdung, der rechte und der linke Pol als Nullleiter und FireWire. Überprüfen Sie die Steckdose vor dem Betrieb. Anschluss des Netzteils 1. - Seite 7 Erdungsanschluss Das Erdungskabel ist wichtig, da es den Switch vor elektrischer Interferenz schützt. Es wird empfohlen, das Erdungskabel zu verwenden; bei ungeerdeter Stromübertragung könnte der Switch beschädigt oder seine Funktionalität beeinträchtigt werden. Erdungsklemme Abbildung 4-4: Verbinden der Erdungsklemme Hinweis: Das Erdungsband und das Erdungskabel werden nicht mit dem Produkt mitgeliefert.
-
Seite 8: Hardware-Eigenschaften Des Poe-Switches
Hardware-Eigenschaften des PoE-Switches DN-95347 DN-95348 Port 16x 10/100/1000 M 24x 10/100/1000 M 2x SFP 2x SFP PoE-Standards IEEE802.3af/at, PoE-Leistung 30 W pro Port PoE-Port PoE-Leistungsbudget 380 W Bandbreite 36 Gbps 52 Gbps Paketweiterleitung 26,78 Mpps 38,69 Mpps 500 MHz 128 M...
