Digitus DN-95140 Benutzerhandbuch
Verwandte Anleitungen für Digitus DN-95140
Inhaltszusammenfassung für Digitus DN-95140

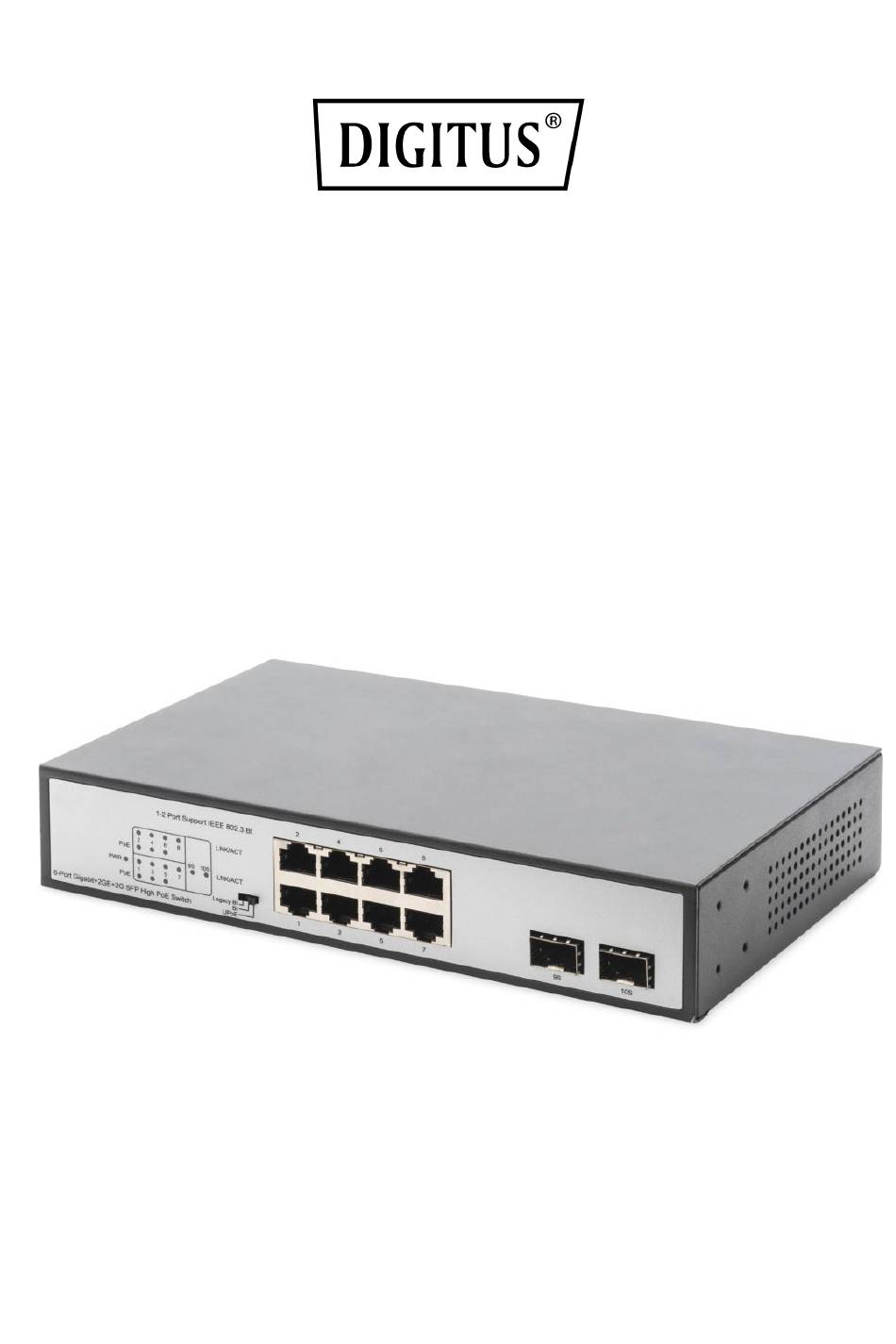

- Seite 1 8-Port Gigabit Switch mit 6 x PoE Ports, 2 x RJ45, 2 x SFP Uplink, 802.3 af/at/bt Benutzerhandbuch DN-95140...
-
Seite 2: Inhaltsverzeichnis
Schalten Sie den Switch ein ..................6 Spezifikationen ......................7 Einleitung Mit dem DIGITUS® 8-Port Gigabit PoE-Switch erhalten Sie einen Multifunktions-Switch für viele Anwendungsszenarien. Sie können alle 8 Ports für herkömmliche Netzwerkgeräte ohne PoE-Versorgung nutzen. 6 Ports können Sie für PoE-fähige Netzwerkgeräte nutzen, zwei von diesen Ports sogar mit je 90 Watt (IEEE 802.3bt) pro Port. -
Seite 3: Verpackungsinhalt
Verpackungsinhalt Überprüfen Sie den folgenden Inhalt Ihres Pakets: • 1x PoE Switch • 1x Benutzerhandbuch • 1x Stromkabel • 1x Zubehör (4x Gummifüße) • 1x Montagewinkel-Set Falls ein Teil verloren geht und beschädigt wird, wenden Sie sich bitte umgehend an Ihren örtlichen Vertreter. -
Seite 4: Frontplatte (Links)
Frontplatte (links) Die Frontplatte besteht aus Ethernet-Ports. Die LED-Anzeigen befinden sich ebenfalls auf dem Bedienfeld. DIP-Schalter: Steueranschluss 1-2 in verschiedenen Stromversorgungsmodi Hinweis: Nach dem Ändern des Modus muss nicht manuell neu gestartet werden, damit die entsprechende Konfiguration wirksam wird. LED Anzeige Farbe Funktion Grün... -
Seite 5: Installieren Sie Den Switch
Installieren Sie den Switch In diesem Teil wird beschrieben, wie Sie Ihren Ethernet-Switch installieren und Verbindungen herstellen. Befolgen Sie die folgenden Anweisungen, um eine fehlerhafte Installation zu vermeiden, die zu Geräteschäden und Sicherheitsbedrohungen führt. • Ziehen Sie vor dem Reinigen des Switches zuerst den Netzstecker des Switches. Reinigen Sie den Schalter nicht mit einem feuchten Tuch oder einer Flüssigkeit. -
Seite 6: Wandmontage
Wandmontage Befestigen Sie 2 Schrauben in der Wand im Abstand der Befestigungslöcher des Switches, wie in der Zeichnung abgebildet. Anschließend können Sie den Switch durch Einhaken der Schrauben in die dafür vorgesehenen Befestigungslöcher an der Wand aufhängen. Schalten Sie den Switch ein Bitte schließen Sie das Netzkabel an der Rückseite des Switches und an eine Steckdose (vorzugsweise eine geerdete) an. -
Seite 7: Spezifikationen
Spezifikationen 8-Port Gigabit Switch mit 6 x PoE-Ports, 2 x RJ45, Modell 2 x SFP Uplink, IEEE 802.3 af/at/bt IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3i, Standard IEEE 802.3, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, IEEE 802.3az 1000BASE-T: UTP-Kabel der Kategorie 5e (≤100m) Netzwerk-Medien 10BASE-T: UTP-Kabel der Kategorie 3,4,5 (≤100m) 100BASE-TX: UTP-Kabel der Kategorie 5 (≤100m)
