4.10 Zubehör
Tragschiene
Alle Module außer dem Bedienmodul CM werden auf einer
Tragschiene montiert. Dies ermöglicht zu jedem Zeitpunkt
eine flexible Anpassung des Systems. Verwenden Sie eine
der Tragschienen in Abb. 19:
35 mm
EN 50 022

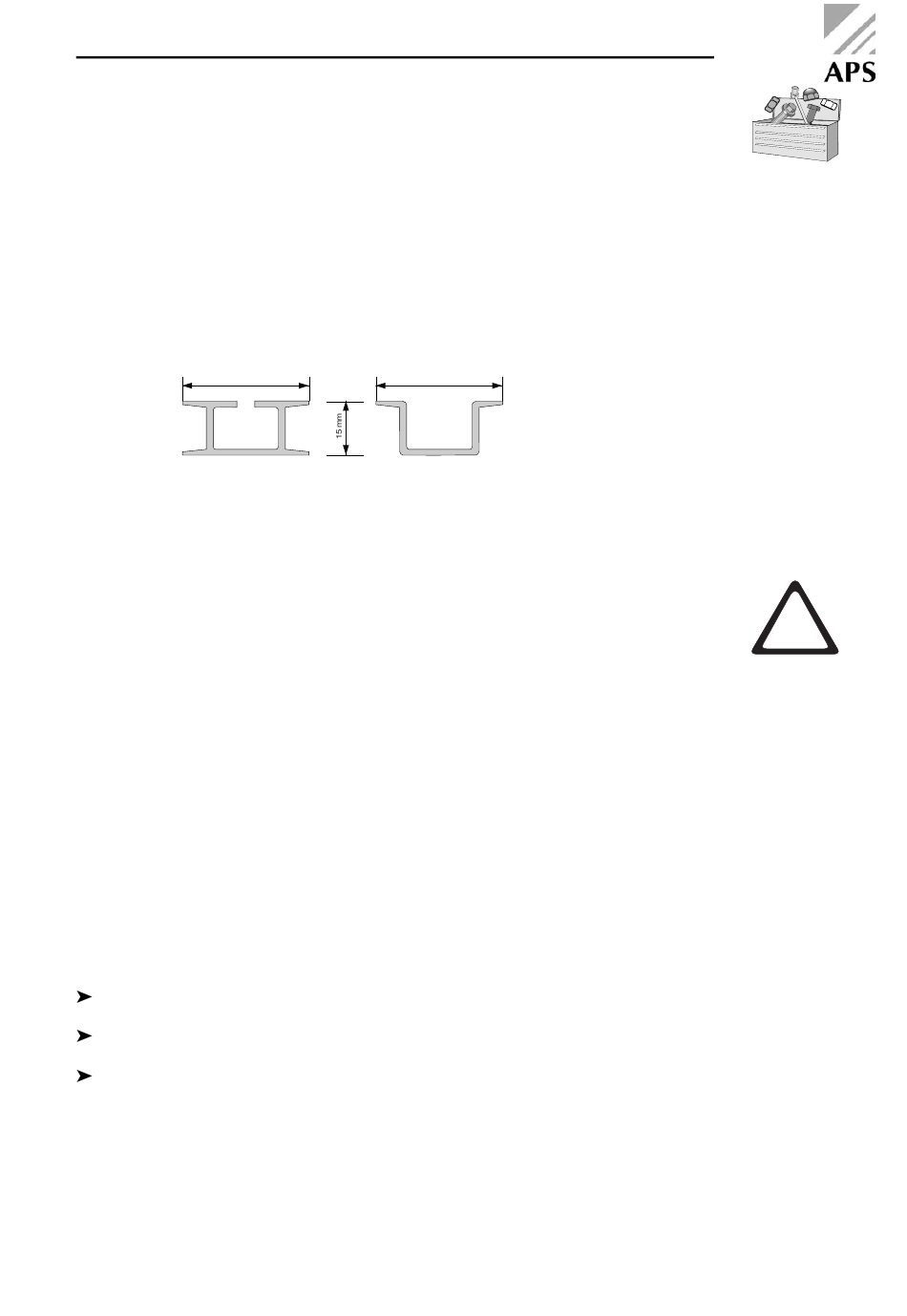

Abb. 19: Tragschiene zur Montage der Module
Achtung!
Ein Federkontakt auf der Rückseite der Modulgehäuse erdet
das Modul über die Tragschiene. Diese darf daher weder
kunststoffbeschichtet noch eloxiert sein.
Verbinden Sie zudem die Tragschiene niederohmig mit dem
Erdpotential.
Anschlußklemmen für Ein- und Ausgänge
Die Ein- und Ausgangskabel werden an Klemmenblöcke mit
10-poligen Schraub- oder Steckklemmen angeschlossen.
Die Klemmenblöcke werden über Steckkontakte an die
Module gesteckt. Die Klemmenblöcke sind wie folgt spezifi-
ziert:
Nennstrom: 12 A
Nennspannung: 250 VAC
Anschlußquerschnitt: max. 2.5 mm
35 mm
EN 46 277
2
39
Zubehör
