4.3 Busanschluß BC
Beschreibung
Über den Busanschluß werden die Module am Bus ange-
schlossen (Ausnahme: Die I/O-Erweiterungen werden direkt
mit den I/O-Modulen verbunden). Aus Abb. 7: ersehen Sie
die Anschlußklemmen und deren Belegung:
(3)
(1) Kommendes und gehendes Buskabel
(2) Busanschlußkabel BCC
(3) Speisekabel (Buseinspeisung)
(4) Absicherung Buseinspeisung: 2 A träge
(5) Kabelabschirmung
(6) Unterteil der Zugentlastung
(7) Anschluß für die Schirmerdung.
(8) Drahtbrücke, um das BC mit dem eingebau-

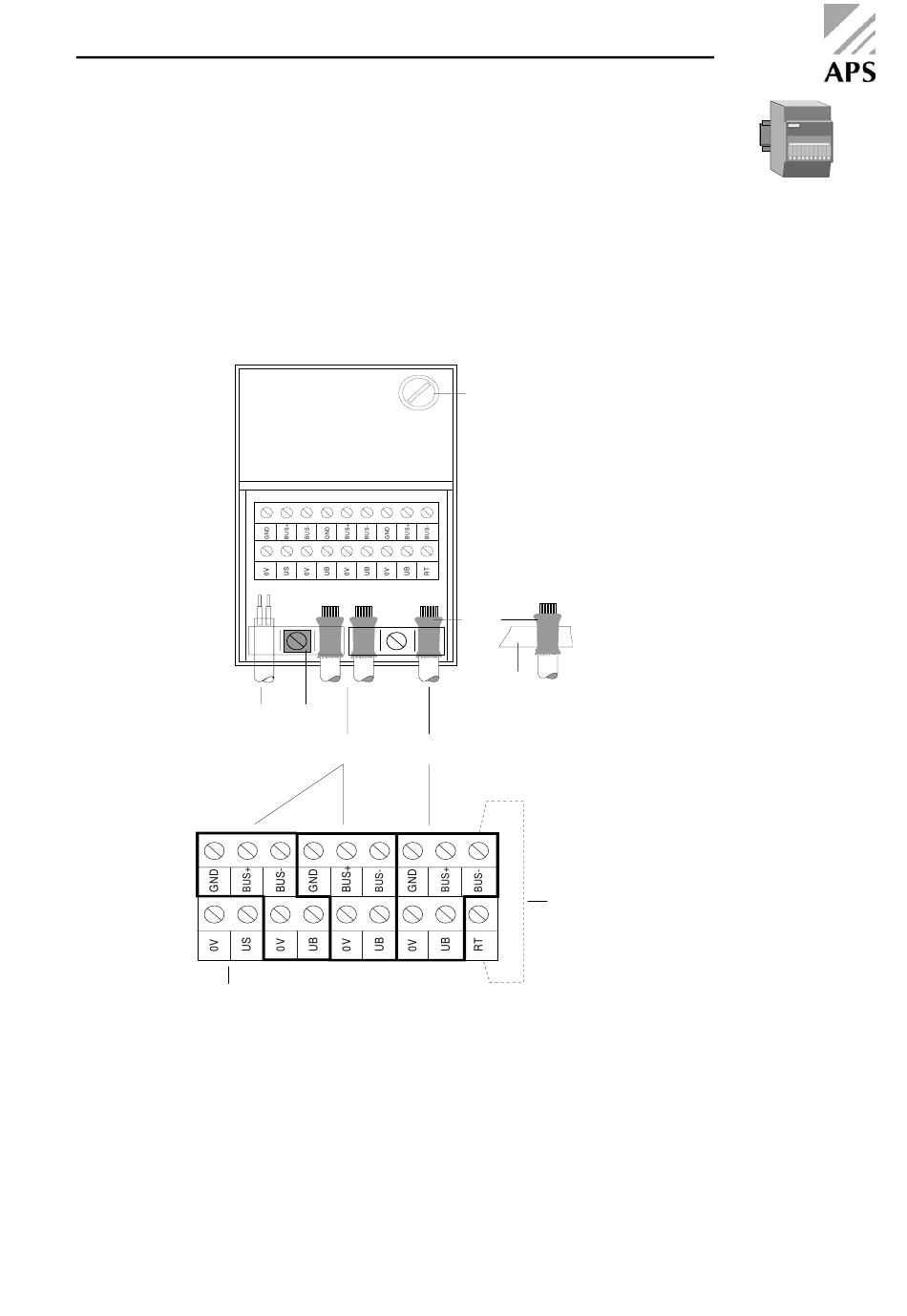

Abb. 7: Busanschluß BC mit Klemmenbelegung
BC
(3)
(7)
(1)
(2)
ten Abschlußwiderstand zu beschalten.
(4)
(5)
(6)
(8)
