2 Der modulare Aufbau
Der Aufbau des TS 200 ist modular. Er garantiert eine opti-
male Anpassung an dezentrale Dateneingabe und -ausgabe.
Erweiterungen sind jederzeit möglich. Die Informationen
werden über einen seriellen Datenbus zwischen den Modu-
len ausgetauscht.
CM Bedienmodul
CPUProzessormodul
IM Eingangsmodul
OM Ausgangsmodul

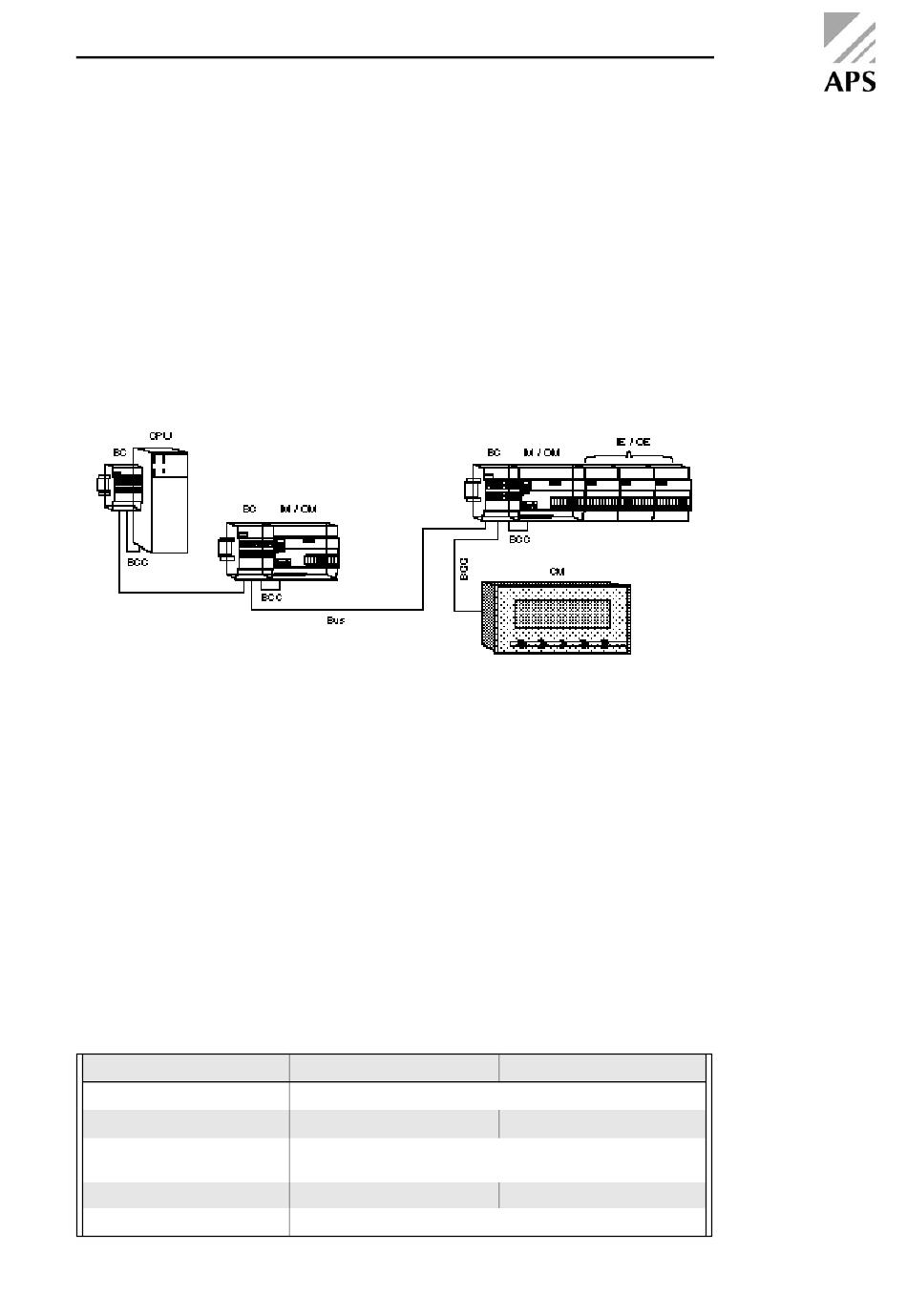

Abb. 2: Beispiel eines TS-200-Systems
Das Bedienmodul dient als zentrales Mensch-Maschine-
Interface zum gesamten TS-200-System. Das Prozessormo-
dul empfängt und verarbeitet Daten und leitet sie weiter. Es
ist zur Zeit in zwei Speichergrößen lieferbar. Die Speicher-
größe bestimmt den maximal möglichen Ausbau eines
Systems:
CPU
Bedienmodul CM
I / O -Module IM / OM
I / O - Erweiterungen IE /
OE
I / O - Kanäle insgesamt
Buslänge
Tab. 1: Maximal möglicher Ausbau eines TS-200-Systems
IE
Eingangserweiterung
OE Ausgangserweiterung
BC Busanschlußmodul
BCCBusanschlußkabel
CPU 256 kB
max. 7 Stück
max. 4 Stück
max. 7 Stück pro IM oder OM
max. 256 Kanäle
max. 1 km
CPU 1 MB
max. 20 Stück
max. 1'280 Kanäle
Der modulare Aufbau
9
