4.4 Busanschlußkabel BCC
.. verbindet den Busanschluß mit einem Modul. Dieses Kabel
ist fertig konfektioniert in den Längen 0.3 m (BCC 30) und
3 m (BCC 300) erhältlich. Bitte verwenden Sie keine anderen
Kabel.
Modulseitig ist ein D-Sub-9-Stecker konfektioniert, das Ende
zum Busanschluß hat drei offene Leiterpaare mit Farbken-
nung:
Paar 1
Pin 2
Pin 7
Paar 2
Pin 6
Paar 3
Pin 3
Pin 9
Tab. 4: Pinbelegung und Farbkennung des BCC
GND
BUS-
5
4 3 2 1
9
8
7 6
0V
BUS+
UB

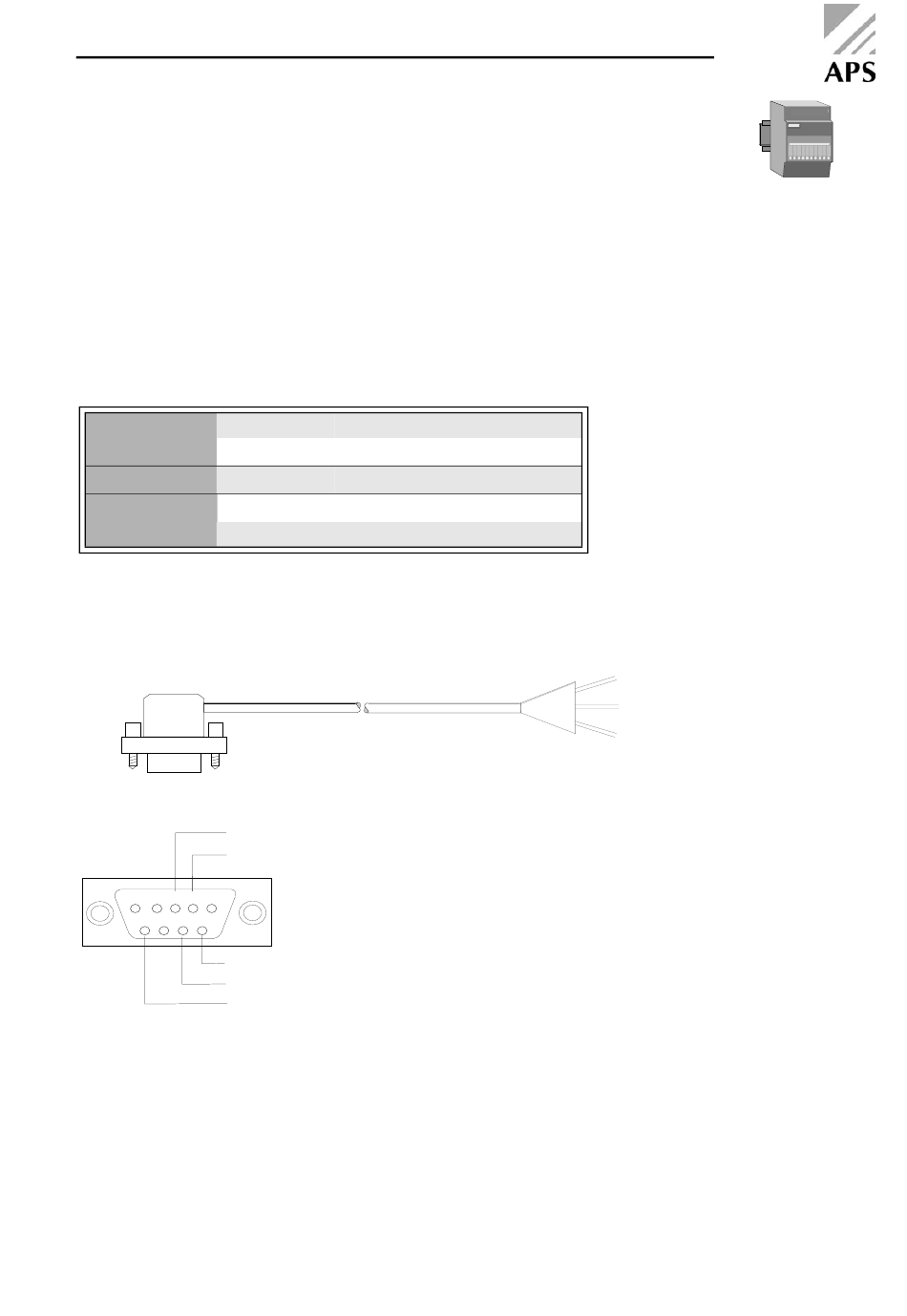

Abb. 8: Busanschlußkabel BCC mit D-Sub-9-Stecker
Bus-
grau
Bus+
rosa
0 V/0 V
gelb/grün
GND
braun
UB
weiß
Busanschlußkabel BCC
21
