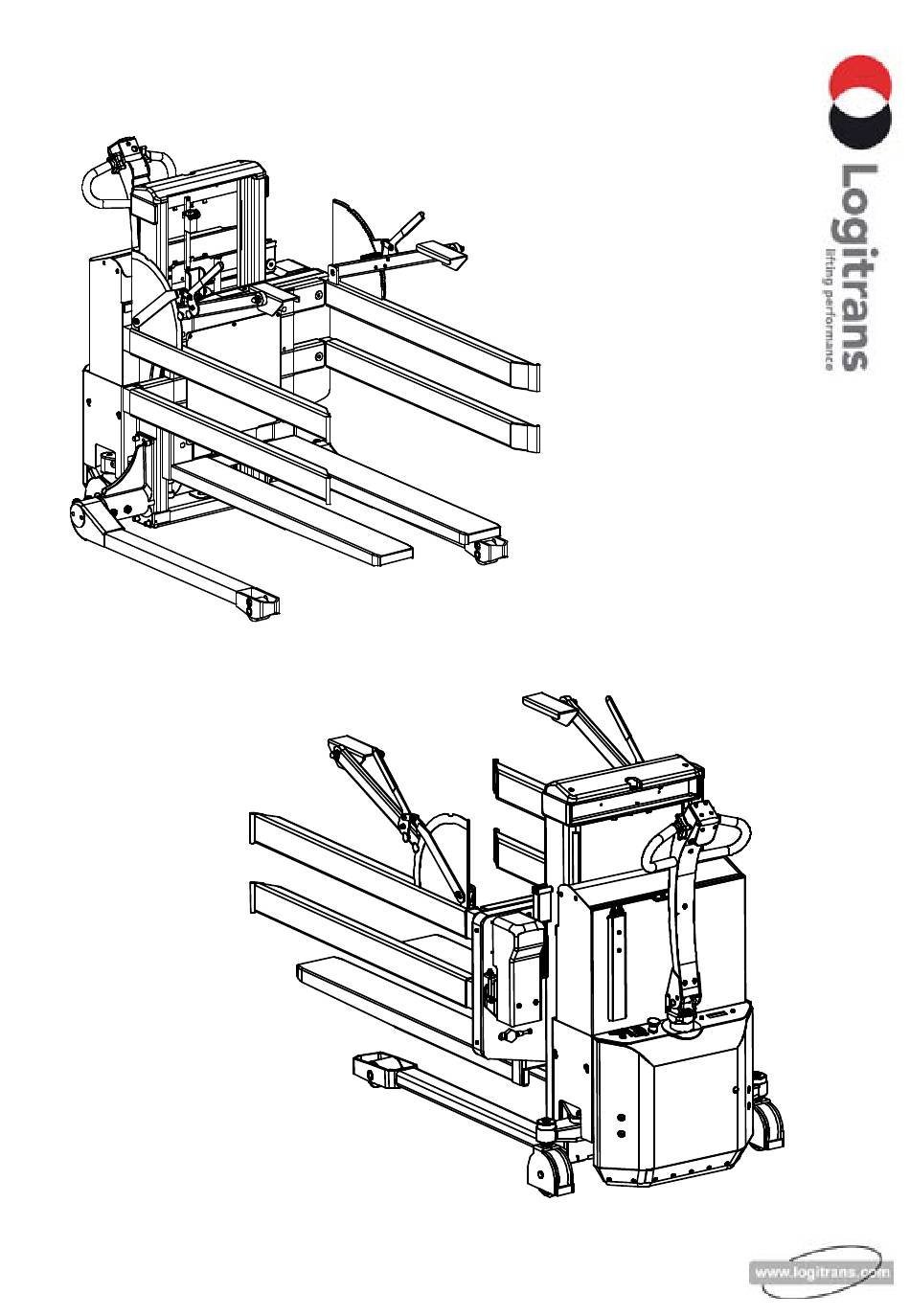

- Seite 1 LOGIFLEX ROTATOR - SELFR / SELFSR...
-
Seite 2: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG Logitrans A/S Hersteller: Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Logiflex mit Rotator Typ: SELFR / SELFSR Herstellungsjahr/ Serien-Nr.: a) in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG • RICHTLINIE DES RATES Nr.89/336/EWG hergestellt worden ist. b) in Übereinstimmung mit den Bestimmungen des Standards: • EN-1757-1... -
Seite 3: Inhaltsverzeichnis
Inhalt 1.0 Vor dem ersten Hub..................... 4 2.0 Funktionen und Identifikationen ..............5 2.1 Boxhalter ..........................6 2.2 Boxhalter mit Klemmvorrichtung ..................6 3.0 Bedienung des Logiflex mit Rotator ............. 7 3.1 Handeln von Paletten ......................7 3.2 Notausschaltung ........................8 3.3 Deichsellfunktionen ...................... -
Seite 4: Vor Dem Ersten Hub
1.0 Vor dem ersten Hub... Der Logiflex mit Rotator entspricht in der Ausführung den behördlichen Sicherheitsvorschriften. Diese Betriebsanleitung enthält u.a. Angaben über: • Vorschriftsmäßigen Einsatz • Physische Begrenzungen des Erzeugnisses • Gefahren bei unsachgemäßer Anwendung Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig! -
Seite 5: Funktionen Und Identifikationen
2.0 Funktionen und Identifikationen 1. Sicherheitsschalter 2. Signalhorn 3. Heben/Senken 4. Vorwärts-/Rückwärts 5. Multiflex-funktion Fernbedienung 6. Deichsel 7. Batterie-Entladeanzeiger/ Betriebsstundenzähler 8. Notausschalter 9. Zündschlüssel 10. Ladestecker (bei externem Ladegerät) 11. Boxhalter ohne Klemm- vorrichtung 12. Boxhalter mit Klemm- vorrichtung 13. Batterieschild (unter Batteriedeckel) 14. Typenschild, Serien-Nr. 15. Serien-Nr. ist in das Chassis hinter dem hinteren Schutz- blech eingestempelt 16. -
Seite 6: Boxhalter
2.0 Funktionen und Identifikationen 2.1 Boxhalter Der Rotator kann mit einem oder zwei Paar Boxhaltern versehen werden, die verschiedenen Behältergrössen angepasst werden können. Die Schraube (A) ist zu lockern, und der Boxhalter kann zwischen die zwei verschiedenen Positionen gerückt werden. Achtung! Die Schraube ist vor Inbetriebnahme des Geräts wieder zu spannen. Einstellung des Abstands zwischen den Boxhaltern • Bei Gabelbreite 560 mm: Passt Behälterbreiten von 800, 850 oder 1000 mm •... -
Seite 7: Bedienung Des Logiflex Mit Rotator
3.0 Bedienung des Logiflex m/Rotator 3.1 Handeln von Paletten Der Logiflex mit Rotator fungiert wie einen allgemeinen Stapler, wenn die Gabeln in der waagerechten Position platziert sind. Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieben/Ziehen - Heben/Senken SELFSR Bei Handhabung von geschlossenen Paletten -Logiflex mit Breitspurgestell verwenden! SELFR... -
Seite 8: Bedienung Des Logiflex Mit Rotator
3.0 Bedienung des Logiflex mit Rotator Den Schlüssel (1) einsetzen und im Uhrzeigersinn drehen - dadurch wird der Steuerstrom eingeschaltet, und die Funktionen von Logiflex können aktiviert werden. Zu beachten! Notausschalter (2) darf nicht aktiviert sein! 3.2 Notausschaltung Das Produkt ist mit einem Notausschalter versehen, der beim Aktivieren die Hauptstromversorgung abschaltet. •... -
Seite 9: Deichsellfunktionen
3.0 Bedienung des Logiflex mit Rotator 3.3 Deichselfunktionen... -
Seite 10: Multiflex-Funktion
3.0 Bedienung des Logiflex mit Rotator Multiflex-Funktion Multiflex-Funktion - Die Funktion ermöglicht Fahrt, obwohl die Deichsel in senkrechter, gebremster Stellung (B) steht - Die Funktion wird mit zwei Händen betätigt, was eine beabsichtigte, bewußte Handlung darstellt. - Die Funktion ermöglicht Manövrieren in enger Umgebung. Die Funktionen von Logiflex sind in der Deichsel (3) integriert. -
Seite 11: Persönliche Sicherheit
3.0 Bedienung des Logiflex mit Rotator 3.4 Persönliche Sicherheit Der Sicherheitsschalter am Ende der Deichsel sichert, daß der Fahrer bei Rück- wärtsfahrt nicht eingeklemmt wird. Sobald dieser Sicherheitsschalter ausgelöst wird, wechselt der Stapler seine Fahrtrichtung, fährt dann vorwärts und stoppt. Sicherheitsfunktion ... -
Seite 12: Funktionen Vom Rotator
3.0 Bedienung des Logiflex mit Rotator 3.5 Funktionen vom Rotator Vorraussetzungen: Die Oberkante der Gabeln ist zwischen 400 und 900 mm gehoben. Der Behälter kann max. 355º mit einem einstellbaren Stopp in jeder Richtung gedreht werden. Achtung! Um die Gabel weiter als die waagerechte Stellung zu kippen, ist der Schalter wieder in die gewünschte Kipprichtung zu betätigen. BITTE BEACHTEN! Der Behälter ist seitlich zu stützen, bevor er gekippt wird. -
Seite 13: Einstellung Von Dem Anfahrpunkt
3.0 Bedienung des Logiflex mit Rotator 3.6 Einstellung von dem Anfahrpunkt Die Gabeln sind vom Werk zum Anfahrpunkt 45º eingestellt. Wenn eine andere Ein- stellung gewünscht ist, kann sie elektronisch in verschiedenen Winkeln eingestellt werden. 1) Die Gabeln müssen in der waagerechten Stellung platziert werden 2) Das Einstellungsverfahren wird beim kurzen Drücken des Schalters A aktiviert. Die Steuerung gibt ein Signal (1 Beep-Ton). -
Seite 14: Optimale Sicherheit
4.0 Optimale Sicherheit ACHTUNG Bewegliche Teile Sicherheitsvorschriften - Halten Sie sich nie unter hängender Last auf! - Vor dem Absenken der Gabel ist abzusichern, daß die freie Senkbewegung der Gabel nicht von Fremdkörpern behindert wird - Der Logiflex ist für Einsatz auf ebenen Fußböden gebaut - Die Gabel muß während des Fahrens möglichst weit abgesenkt sein - Mit gehobener Gabel sollte nur über kurze Abstände und im langsamen Tempo gefahren werden - Überprüfen Sie, daß die Ketten gleichmäßig heben. Die Ketten müßen bei... -
Seite 15: Überlastung Vermeiden
4.0 Optimale Sicherheit 4.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. Bitte denken Sie daran, daß der Logiflex für gleichmäßige Belastung - wie Güter auf Paletten u.ä - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. ACHTUNG! Beim Fahren sollten sich die Gabeln immer in der waagerechten Stellung befinden. Die Höchstbelastung vom Rotator ist 1000 kg / 700 Nm (vgl. Belastungsdiagramm). Belastungsdiagramm Wenn die Gabeln gekippt werden, wird sich die Last verschieben, und der Last- schwerpunkt wird dadurch geändert. -
Seite 16: Lastschwerpunkt Beachten
4.0 Optimale Sicherheit 4.2 Lastschwerpunkt beachten! Die Last muß gleichmäßig verteilt aufgenommen werden. Der maximale Schwer- punktabstand von der Vorderkante der Gabelkonsole darf den am Wagen ange- gebenen nicht übersteigen. Bei größerem Abstand werden die Sicherheits- verhältnisse verringert, und es besteht die Gefahr des Kippens. Güter auf Paletten u.ä sind zu sichern, so daß sie während der Fahrt, beim Heben des Wagens oder in dessen gehobener Stellung nicht herunterfallen. -
Seite 17: Kippbereich
4.0 Optimale Sicherheit 4.3 Kippbereich Standard-Ausführung Wenn die Oberkante der Gabeln zwischen 400 und 900 mm gehoben sind, lassen sich die Gabeln kippen. Außerhalb von diesem Bereich funktioniert der Stapler wie einen Standard-Stapler. Oberer Endschalter Gibt an, dass die Gabeln 900 mm über dem Boden gehoben sind. - Seite 18 4.0 Optimale Sicherheit Sonder-Ausführung Der obere Endschalter lässt sich auch zu anderen Intervallen als zwischen 400 und 900 mm einstellen. Die Breite des Staplers entscheidet die Höchsthöhe des Endschalters, da ein breiter Stapler eine größere seitliche Bewegung schaffen kann. Z.B. Bei einem Stapler mit Breitspurbeinen (850 mm) lässt sich der Endschalter zur maximalen Hubhöhe von 1880 mm einstellen.
-
Seite 19: Fahrt Mit Last
4.0 Optimale Sicherheit 4.4 Fahrt mit Last Der Lastschwerpunkt darf nie außerhalb von den Lastrollen liegen. Die Fahrgeschwindigkeit reduziert sich, wenn die Gabeln über 400mm gehoben sind. 4.5 Rotation mit Last Der Lastschwerpunkt darf nicht auf der äußere Seite der Beine des Staplers platziert sein, da sonst eine Gefahr des Umkippens des Staplers entsteht. ACHTUNG! Die Rotation darf nur durchgeführt werden, wenn sich der Stapler auf einem ebenen Boden befindet. Die Belastung darf sich nicht während der Rotation verschieben können. -
Seite 20: Strom Ist Notwendig
5.0 Strom ist notwendig... 5.1 Sicherungen - Auswechseln Im Stromkreis befinden sich 5 Sicherungen. 80 Amp Sicherungen in der Haupt- stromversorgung von der Batterie 5 Amp Sicherung im Steuerstromkreis 15 Amp Sicherung für eingebautes Ladegerät 40 Amp Sicherung für Rotator 60 Amp Sicherung für die Hydraulikpumpe Auswechseln: Die alte Sicherung mit einer neuen der gleichen Grösse. -
Seite 21: Lang Lebe Der Logiflex Mit Rotator
6.0 Lang lebe der Logiflex m/Rotator Die Lebensdauer von Logiflex wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. “Vorbeugen ist besser als Reparieren” - deshalb ist in erster Linie für folgendes zu sorgen • Kontrolle der Batterie jeden 14. Zyklus • Richtige Benutzung • Regelmäßige Reinigung • egelmäßige Sicherheits- und Serviceinspektionen (sehen Sie bitte die Rückseite) • Aus Sicherheitsgründen sind die folgenden Punkte jeden 3. Monat zu überprüfen: - Lose Schrauben und Muttern sind nachzuspannen - Die tragenden Teile dürfen keine Rissbildungen, Brüche oder Deformationen aufweisen - Verschleißteile wie Bremsen, Räder und Lager sind laufend einzustellen oder... -
Seite 22: Ölwechselverfahren
6.0 Lang lebe der Logiflex m/Rotator 6.2 Ölwechselverfahren Ablassen des Öls 1. Die Gabel unbelastet in gesenkter Stellung anbringen. 2. Die Hauptmenge des Öls kann abgelassen werden, indem man die Überwurf- mutter am Hydraulikschlauch löst und die Hydraulikpumpe am elektr. Schalter kurz betätigt. 3. -
Seite 23: Einstellung Der Gabeln
6.0 Lang lebe der Logiflex m/Rotator 6.3 Einstellung der Gabel Zwei der Rollen an der Gabelkonsole sitzen auf exzentrische Zapfen, so daß sie eingestellt werden können. Die einstellbaren Rollen sind oben angebracht. 1. Einstellschraube (Pos. 91) lösen (Schlüsselweite 5 mm). 2. Der exzentrische Zapfen (Pos. 56 ) (Schlüsselweite 8 mm) kann nun im Hinblick auf die gewünschte Gabeleinstellung verdreht werden. 3. Die Einstellung muß an beiden Seiten erfolgen, um eine gleich- mäßige Belastung der Rollen zu gewährleisten. -
Seite 24: Hydraulikpumpe Und Getriebemotor
6.0 Lang lebe der Logiflex m/Rotator 6.5 Hydraulikpumpe und Getriebemotor Die Hydraulikpumpe hat eine S3 “periodic intermittent duty” von 10%. Dies bedeutet, dass die Pumpe insgesamt 1 Minutte für eine Periode von 10 Minutten in Betrieb sein darf. Wenn die Pumpe mehr als 10% in Betrieb ist, wird der Motor wegen Überhitzung beschädigt. Entlüften des Hydrauliksystems Die Gabel 2-3 Mal mit einer Last von 50-100 kg ganz nach oben heben bzw. -
Seite 25: Einstellung Von Seitenspiel
6.0 Lang lebe der Logiflex m/Rotator 6.7 Einstellung von Seitenspiel (in den Mastrollen in der rechten Seite des Gabelträgers) 1. Die Schraube (A) ist im Gegenzeigersinn zu lockern, bis kein Widerstand festzustellen ist. 2. Danach ist die Schraube im Uhrzeigersinn zu drehen, bis Wider- stand festgestellt werden kann. Mit den nächsten 1,5 bis 2,5 Umdrehungen der Schraube erfolgt eine Vorspannung des Feders (C). -
Seite 26: Justierung Vom Rotator
7.0 Justiering vom Rotator 7.1 Spannung von den Ketten Wenn die Gabel ohne Belastung manuell etwa 5 cm seitlich gekippt werden kann, sollten die Ketten gespannt werden. Dies ist wie folgt durchgeführt: 1) Die Abdeckplatte für die Kippkonsole ist abzunehmen 2) Der Getriebemotor ist zu lockern (A1) 3) Das Kettenrad ist zu lockern (B1) 4) Die Mutter (B2) ist zu drehen, um die Kette zu spannen, so dass das Spiel nur etwa 5 mm beträgt. 5) Das Kettenrad ist anzuziehen (B1) 6) Die Mutter für den Getriebemotor (A2) sind anzuziehen, so dass die Kette bis zum Spiel von etwa 2-3 mm gespannt wird. -
Seite 27: Justierung Vom Rotator
7.0 Justierung vom Rotator 7.2 Einstellung des induktiven Schalters Der Platzierung der Gabeln wird durch zwei induktive Schalter gesteuert. A) Induktiver Schalter am Druckring Gibt an, wann die Gabeln waagerecht stehen. Wenn die Gabeln waagerecht stehen, muss der induktive Schalter über der Platte am Druckring im Abstand von 2-4 mm platziert werden. B) Induktiver Schalter an den Zähnen des kleinen Zahnrads Anzahl von Impulsen zeigt den Winkel der Gabeln. -
Seite 28: Fehlerbehebungsschlüssel
8.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung von Logiflex können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Nachstellen und kleinere Reparaturen können Sie an Ort und Stelle leicht selbst ausführen. Größere Reparaturen sollten jedoch dem Händler überlassen werden, der über gut geschultes Personal und das notwendige Spezialwerkzeug verfügt. Bevor Sie sich an Ihren Händler wenden..probieren Sie den Fehlerbehebungsschlüssel! Symptome und Beobachtungen Pumpe läuft nicht beim Druck auf den AUF-Knopf Wagen hebt nicht beim Druck auf den AUF-Knopf Wagen hebt nicht auf max. Höhe Gabel senkt, nachdem sie gehoben wurd Gabel senkt nicht beim Druck auf den AB-Knopf Gabel kann nicht ganz gesenkt werden Der Wagen kann die max. Last nicht heben Der Wagen hebt langsam Die Gabel hebt nicht waagerecht... - Seite 29 Ursache Abhilfe Sehen Sie Ölmangel Punkt 6.1/6.2 Batterie entladen Sehen Sie Sepa- rate Anleitung Sicherungen geschmolzen Sehen Sie 5Amp oder 80Amp Punkt 5.1 Sehen Sie Defekte Leitungen Punkt 5.2 Sehen Sie Max. Last überschritten Punkt 4.1 Luft im Hydrauliksystem Sehen Sie Punkt 6.5 Händler Überdruckventil falsch justiert kontakten...
-
Seite 30: Guter Kundendienst Nach Dem Kauf
Teile falsch ersetzt wurden bez. nicht originale Teile verwendet wurden und dadurch Folgeschäden entstanden sind, • wenn das Produkt geändert wird, oder Zubehör, das nicht von Logitrans genehmigt ist, verwendet wird. • die Durchführung der in der Betriebsanleitung angegebenen Ansprüche an Serviceinspektionen (sehen Sie bitte die Rückseite) durch einen qualifizierten... -
Seite 32: Periodische Serviceinspektionen
Das erforderliche Serviceintervall ist 1 Jahr. Die Inspektion ist aufgrund vom Formblatt B280 vorzunehmen, und durch Formblatt B284 zu belegen. Formblätter und zugehörige Instruktionen können bei Ihrem Logitrans Händler bestellt werden. Periodische Sicherheitsinspektionen Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vorgeschrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden.
