7.0 Justiering vom Rotator
7.1 Spannung von den Ketten
Wenn die Gabel ohne Belastung manuell etwa 5 cm seitlich gekippt werden kann,
sollten die Ketten gespannt werden.
Dies ist wie folgt durchgeführt:

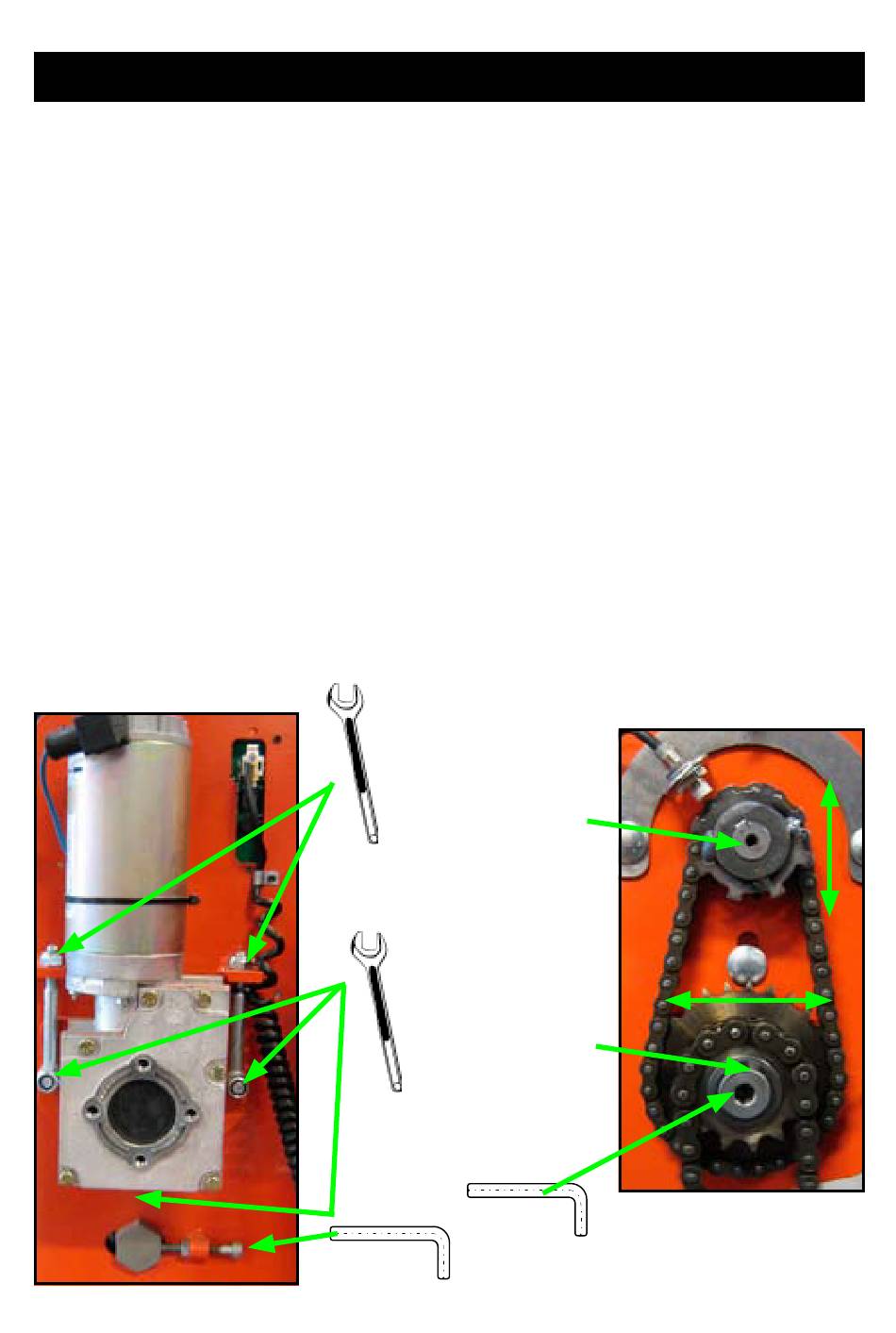

1) Die Abdeckplatte für die Kippkonsole ist abzunehmen
2) Der Getriebemotor ist zu lockern (A1)
3) Das Kettenrad ist zu lockern (B1)
4) Die Mutter (B2) ist zu drehen, um die Kette zu spannen, so dass das Spiel
nur etwa 5 mm beträgt.
5) Das Kettenrad ist anzuziehen (B1)
6) Die Mutter für den Getriebemotor (A2) sind anzuziehen, so dass die Kette bis
zum Spiel von etwa 2-3 mm gespannt wird. Danach sind die Mutter (A1)
wieder anzuziehen.
7) Die Abdeckplatte ist wieder zu montieren.
ACHTUNG! Bitte die Platzierung des induktiven Schalters überprüfen (Punkt 7.2).
Bitte auch überprüfen, dass die Gabelkette im ganzen Rotationsbereich nach
Einstellung der Ketten korrekt gespannt ist.
26
A2
Achse für den
Getriebemotor
A1
Achse
für das
Kettenrad
B1
B2
