7.0 Justierung vom Rotator

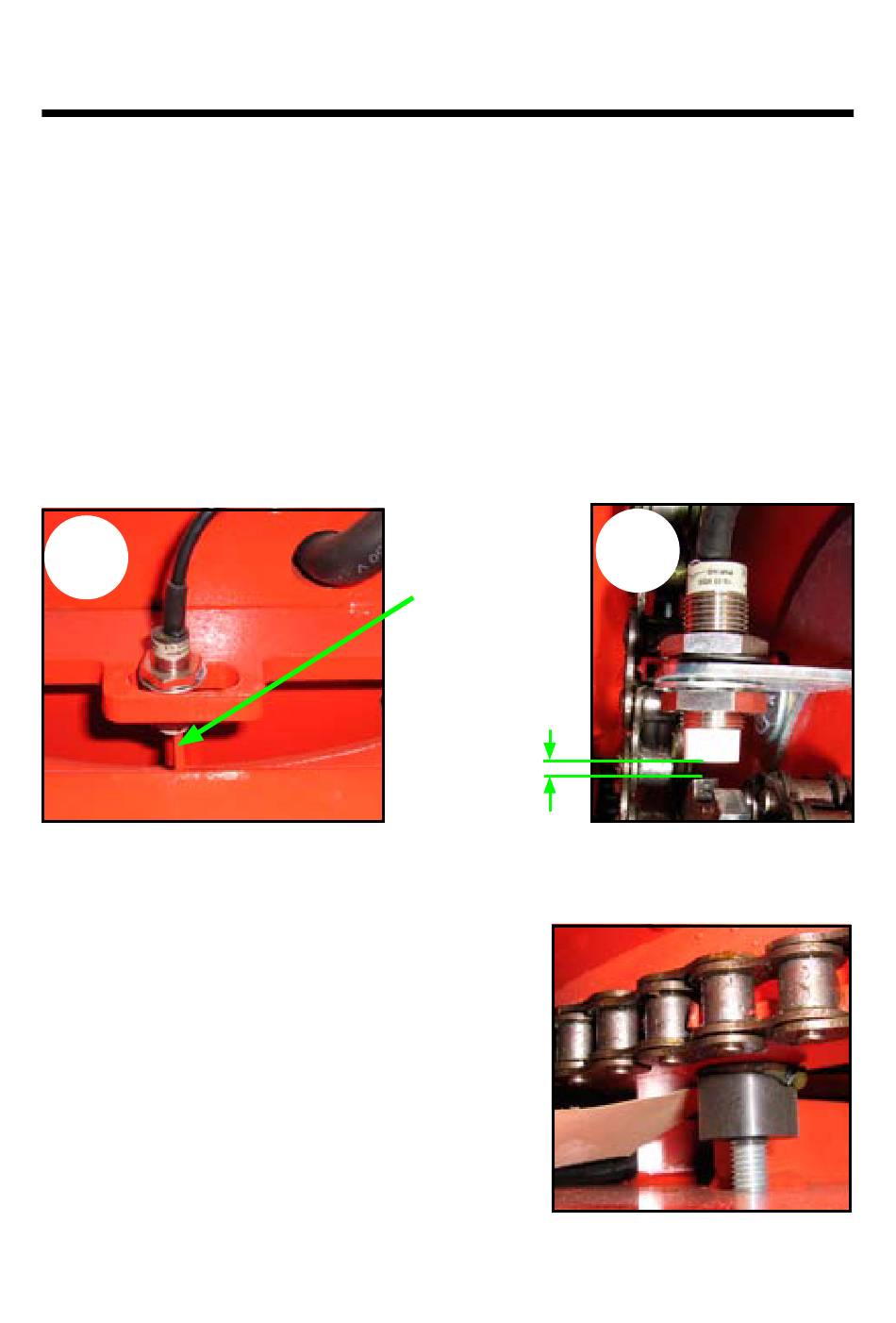

7.2 Einstellung des induktiven Schalters
Der Platzierung der Gabeln wird durch zwei induktive Schalter gesteuert.
A) Induktiver Schalter am Druckring
Gibt an, wann die Gabeln waagerecht stehen.
Wenn die Gabeln waagerecht stehen, muss der induktive Schalter über
der Platte am Druckring im Abstand von 2-4 mm platziert werden.
B) Induktiver Schalter an den Zähnen des kleinen Zahnrads Anzahl von
Impulsen zeigt den Winkel der Gabeln.
Der Abstand vom induktiven Schalter zum Zahn muss 2-4 mm betragen.
A
7.3 Schmieren
Stützklötze
Hinter dem Druckring befinden sich zwei
Stützklötze, um den Druckring zu stützen.
Die Klötze müssen am Ring drücken, und die
Hinterseite des Rings muss mit Fett geschmiert
werden, so dass die Klötze besser gleiten.
Ketten
Ketten vom Rotator sind zweimal im Jahr mit
Fett zu schmieren.
Platte am
Druckring
2-4 mm
B
27
