6.0 Lang lebe der Logiflex m/Rotator

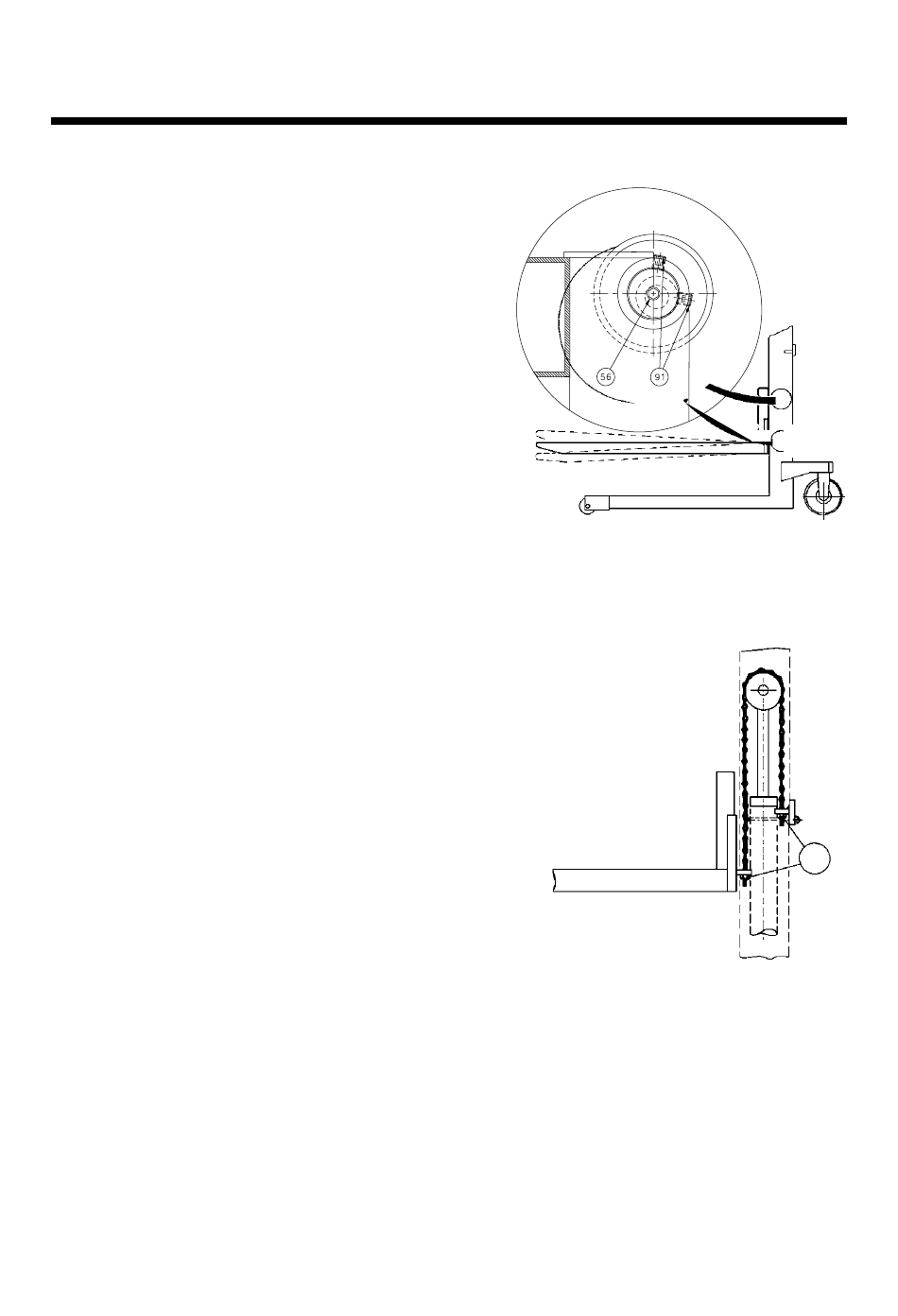

6.3 Einstellung der Gabel
Zwei der Rollen an der Gabelkonsole sitzen
auf exzentrische Zapfen, so daß sie eingestellt
werden können. Die einstellbaren Rollen sind
oben angebracht.
1. Einstellschraube (Pos. 91) lösen
(Schlüsselweite 5 mm).
2. Der exzentrische Zapfen (Pos. 56 )
(Schlüsselweite 8 mm) kann nun
im Hinblick auf die gewünschte
Gabeleinstellung verdreht werden.
3. Die Einstellung muß an beiden
Seiten erfolgen, um eine gleich-
mäßige Belastung der Rollen zu
gewährleisten.
6.4 Einstellung der Hubkette
Die Ketten müssen so eingestellt sein, dass
•
sie die gleiche Last heben.
•
sie gleichmässig gespannt sind.
•
Die Hubbewegung muss im Zylinder anhalten,
bevor die Mastrolle den Topstopp berührt.
Nach Einstellung der Ketten sind
folgendes zu überprüfen:
a: Fester Gabelträger:
die Gabeln muß über den Beinen
platziert werden
b: Variabler Gabelträger:
die Gabeln müssen vom Fußboden
freigehalten werden.
Die Einstellung an den Muttern (Pos. 18)
vornehmen (Mutter M12, Schlüßelweite 19 mm).
18
23
