de Montageanleitung
7. Die Sicherungsschraube mit der Unterlegscheibe
festschrauben.
8. Den elektrischen Anschluss herstellen.
Verrohrung
Hinweis: Wenn Sie ein Aluminiumrohr verwenden, den
Anschlussbereich vorher glätten.
Wir empfehlen die Verrohrung mit einem Abluftrohr
Ø 150 mm.
Abluftverbindung herstellen (Abluftrohr Ø 150 mm)
1. Das Abluftrohr am Luftstutzen befestigen.
2. Die Verbindung zur Abluftöffnung herstellen.
3.
Die Verbindungsstellen abdichten.
Abluftverbindung herstellen (Abluftrohr Ø 120 mm)
1. Den Reduzierstutzen am Luftstutzen befestigen.
2.
Das Abluftrohr am Reduzierstutzen befestigen.
3.
Die Verbindungsstellen abdichten.

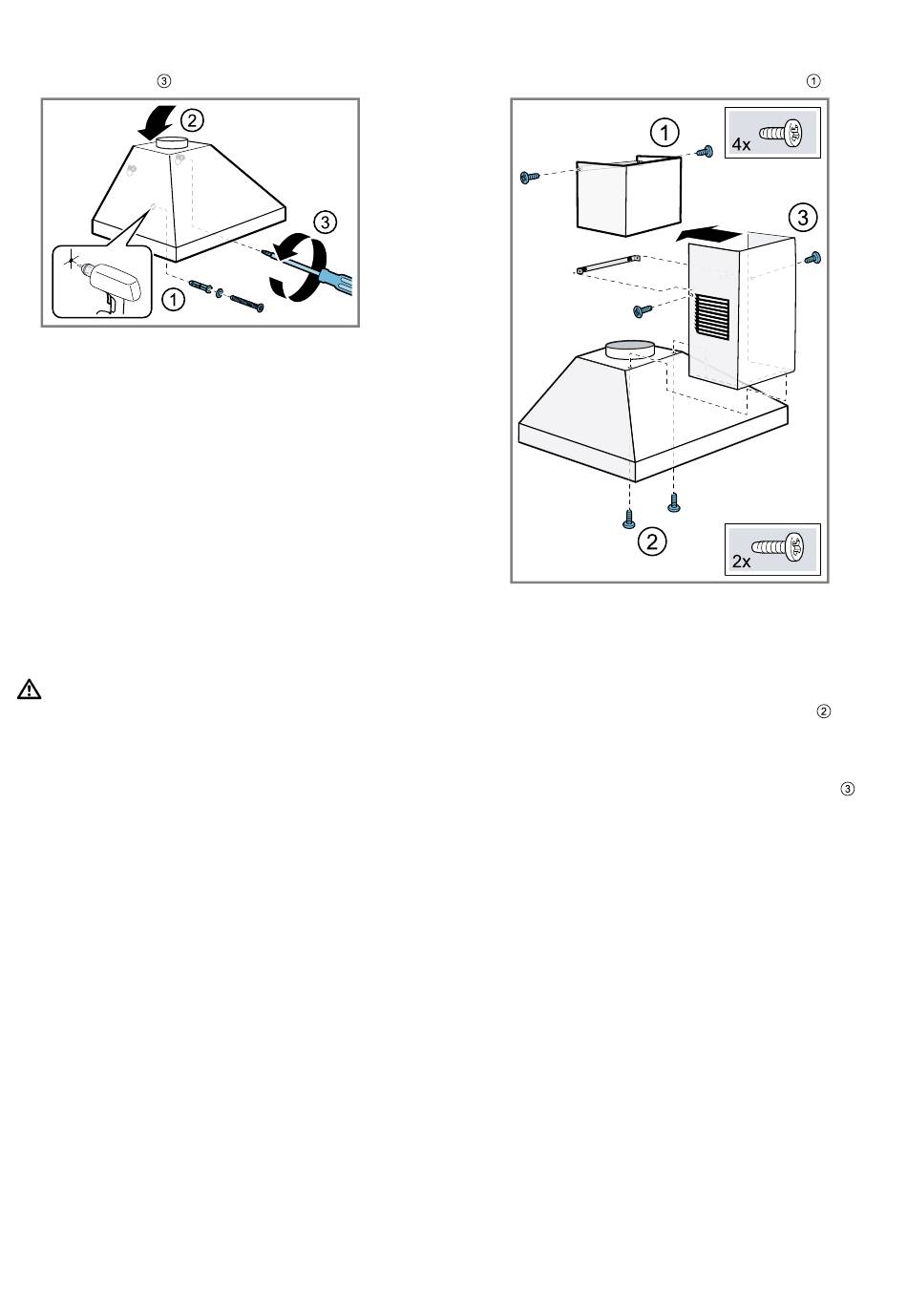

Kaminverblendung montieren
WARNUNG ‒ Verletzungsgefahr!
Bauteile innerhalb des Geräts können scharfkantig
sein.
▶
Schutzhandschuhe tragen.
1. Den Haltewinkel für die Kaminverblendung an die
Wand schrauben.
2. Um die Kaminverblendungen zu trennen, das Klebe-
band entfernen oder die Kaminverblendung aus der
Schutzverpackung nehmen.
3. Sofern vorhanden die Schutzfolien an beiden Kamin-
verblendungen entfernen.
14
4. Die obere Kaminverblendung mit den 2 Schrauben
seitlich an den Haltewinkel schrauben.
5. Hinweis: Um Kratzer zu vermeiden, weiche Tücher
als Schutz über die Kanten der äußeren Kaminver-
blendung legen.
Die untere Kaminverblendung auf dem Gerät aufset-
zen und leicht auseinanderziehen.
6. Die untere Kaminverblendung mit 2 langen Schrau-
ben von unten am Gerät festschrauben.
7. Hinweis: Vor dem Festschrauben der 2 Schrauben
die Kaminverblendung ausrichten.
Die untere Kaminverblendung mit 2 kurzen Schrau-
ben seitlich an den Haltewinkel schrauben.
8.
Die Tücher vorsichtig entfernen.
