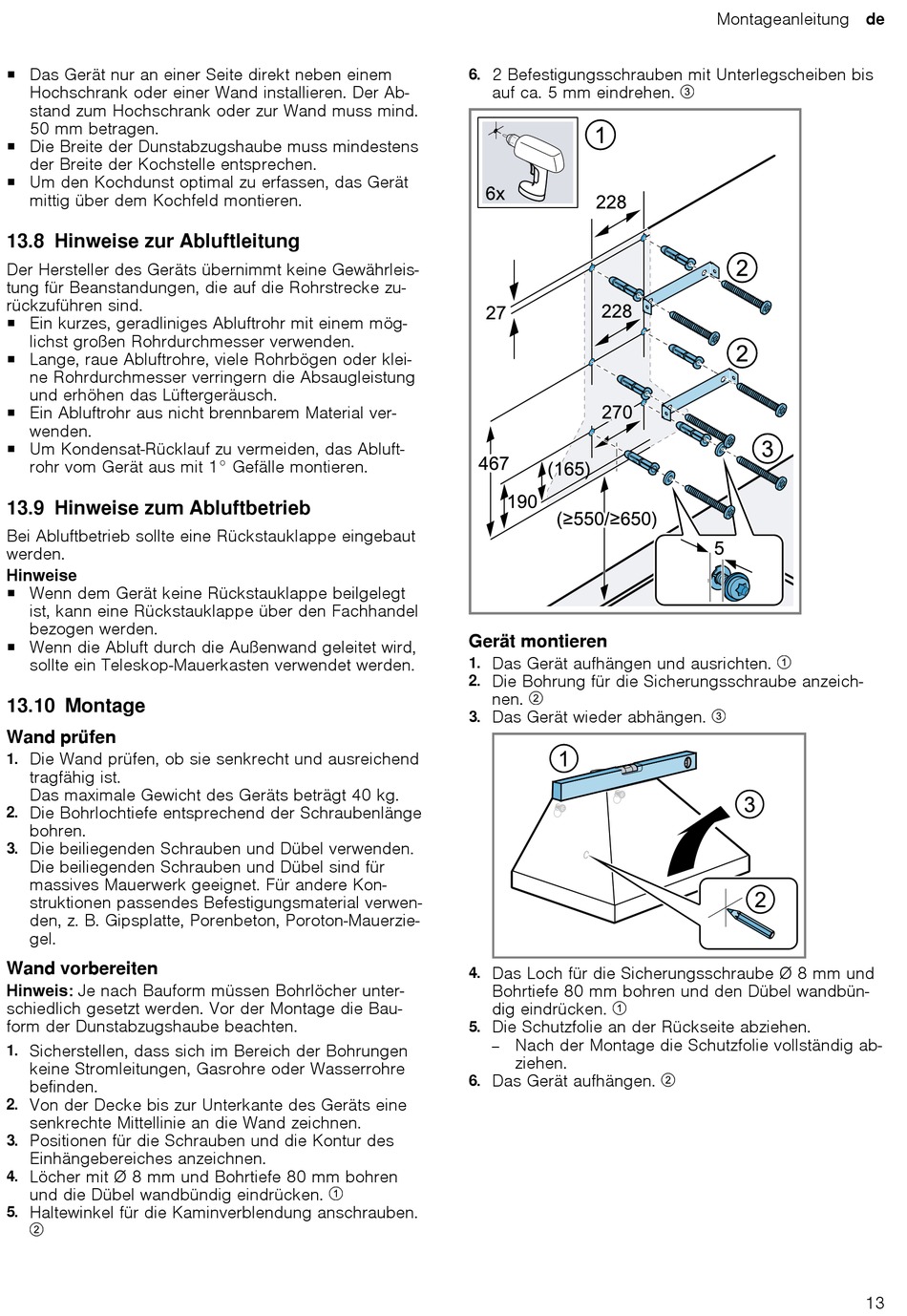

¡ Das Gerät nur an einer Seite direkt neben einem
Hochschrank oder einer Wand installieren. Der Ab-
stand zum Hochschrank oder zur Wand muss mind.
50 mm betragen.
¡ Die Breite der Dunstabzugshaube muss mindestens
der Breite der Kochstelle entsprechen.
¡ Um den Kochdunst optimal zu erfassen, das Gerät
mittig über dem Kochfeld montieren.
13.8 Hinweise zur Abluftleitung
Der Hersteller des Geräts übernimmt keine Gewährleis-
tung für Beanstandungen, die auf die Rohrstrecke zu-
rückzuführen sind.
¡ Ein kurzes, geradliniges Abluftrohr mit einem mög-
lichst großen Rohrdurchmesser verwenden.
¡ Lange, raue Abluftrohre, viele Rohrbögen oder klei-
ne Rohrdurchmesser verringern die Absaugleistung
und erhöhen das Lüftergeräusch.
¡ Ein Abluftrohr aus nicht brennbarem Material ver-
wenden.
¡ Um Kondensat-Rücklauf zu vermeiden, das Abluft-
rohr vom Gerät aus mit 1° Gefälle montieren.
13.9 Hinweise zum Abluftbetrieb
Bei Abluftbetrieb sollte eine Rückstauklappe eingebaut
werden.
Hinweise
¡ Wenn dem Gerät keine Rückstauklappe beilgelegt
ist, kann eine Rückstauklappe über den Fachhandel
bezogen werden.
¡ Wenn die Abluft durch die Außenwand geleitet wird,
sollte ein Teleskop-Mauerkasten verwendet werden.
13.10 Montage
Wand prüfen
1.
Die Wand prüfen, ob sie senkrecht und ausreichend
tragfähig ist.
Das maximale Gewicht des Geräts beträgt 40 kg.
2.
Die Bohrlochtiefe entsprechend der Schraubenlänge
bohren.
3.
Die beiliegenden Schrauben und Dübel verwenden.
Die beiliegenden Schrauben und Dübel sind für
massives Mauerwerk geeignet. Für andere Kon-
struktionen passendes Befestigungsmaterial verwen-
den, z. B. Gipsplatte, Porenbeton, Poroton-Mauerzie-
gel.
Wand vorbereiten
Hinweis: Je nach Bauform müssen Bohrlöcher unter-
schiedlich gesetzt werden. Vor der Montage die Bau-
form der Dunstabzugshaube beachten.
1.
Sicherstellen, dass sich im Bereich der Bohrungen
keine Stromleitungen, Gasrohre oder Wasserrohre
befinden.
2.
Von der Decke bis zur Unterkante des Geräts eine
senkrechte Mittellinie an die Wand zeichnen.
3.
Positionen für die Schrauben und die Kontur des
Einhängebereiches anzeichnen.
4.
Löcher mit Ø 8 mm und Bohrtiefe 80 mm bohren
und die Dübel wandbündig eindrücken.
5.
Haltewinkel für die Kaminverblendung anschrauben.
6.
2 Befestigungsschrauben mit Unterlegscheiben bis
auf ca. 5 mm eindrehen.
Gerät montieren
1.
Das Gerät aufhängen und ausrichten.
2.
Die Bohrung für die Sicherungsschraube anzeich-
nen.
3.
Das Gerät wieder abhängen.
4.
Das Loch für die Sicherungsschraube Ø 8 mm und
Bohrtiefe 80 mm bohren und den Dübel wandbün-
dig eindrücken.
5.
Die Schutzfolie an der Rückseite abziehen.
Nach der Montage die Schutzfolie vollständig ab-
‒
ziehen.
6.
Das Gerät aufhängen.
Montageanleitung de
13
