X-METAL 44988 Aufbauanleitung
Y-kit
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks

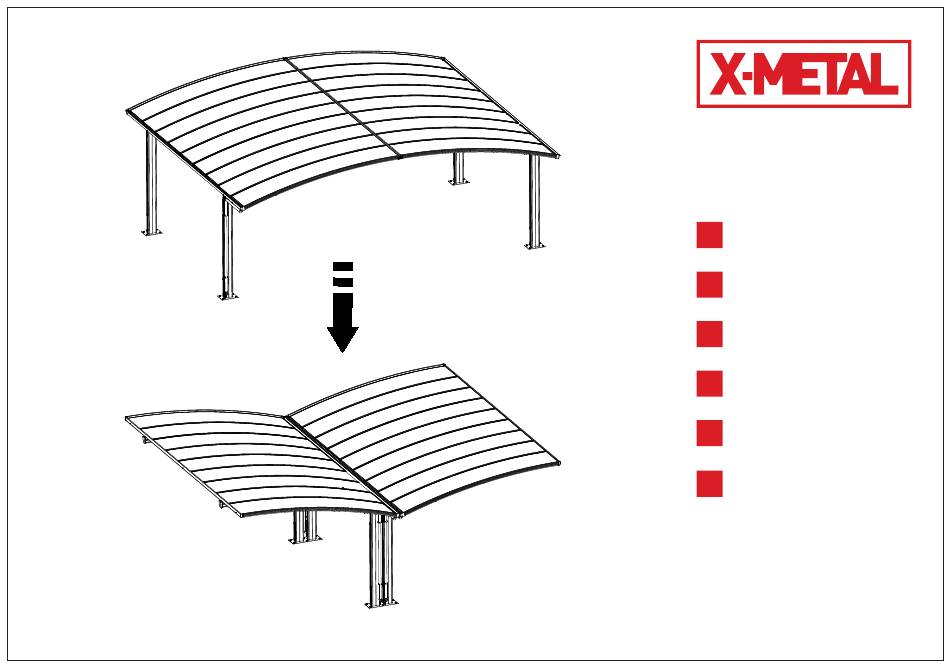

NOTICE DE MONTAGE
Kit en Y X-Metal
ASSEMBLY INSTRUCTIONS
EN
Y shape kit X-Metal
AUFBAUANLEITUNG
DE
Y-Kit X-Metal
INSTRUCCIONES DE MONTAJE
ES
Y-Kit X-Metal
ISTRUZIONI DI MONTAGGIO
IT
Y-Kit X-Metal
INSTRUKCJA MONTAŻU
PL
Zestaw Y X-Metal
INSTRUÇÕES DE MONTAGEM
PT
Kit em Y X-Metal
44988
20
38
56
74
92
110
Inhaltsverzeichnis
Verwandte Anleitungen für X-METAL 44988
Inhaltszusammenfassung für X-METAL 44988
- Seite 1 NOTICE DE MONTAGE Kit en Y X-Metal ASSEMBLY INSTRUCTIONS Y shape kit X-Metal AUFBAUANLEITUNG Y-Kit X-Metal INSTRUCCIONES DE MONTAJE Y-Kit X-Metal ISTRUZIONI DI MONTAGGIO Y-Kit X-Metal INSTRUKCJA MONTAŻU Zestaw Y X-Metal INSTRUÇÕES DE MONTAGEM Kit em Y X-Metal 44988...
- Seite 19 FRANÇAIS Pièces Qtté...
- Seite 37 ENGLISH Parts...
-
Seite 38: Sicherheitshinweise
DEUTSCH חEine hohe Schneelast auf dem Dach beschädigt das Produkt und macht es gefährlich, WICHTIG sich darunter oder in der Nähe aufzuhalten. Bitte befreien Sie das Dach rechtzeitig von Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie mit dem Zusammenbau Schnee. - Seite 39 DEUTSCH Stückliste (Y-Kit) Teilnum- Anzahl Stellen Sie sicher, dass genügend Platz für die Montage des Carports vorhanden ist.
- Seite 40 DEUTSCH Zusammenbau des rechten Daches Teil- Anzahl nummer Befestigen Sie W01L/R am Ende von L05 an der Stelle, an der sich der pfeilförmige Aufkleber befindet.
- Seite 41 DEUTSCH Zusammenbau des linken Daches Teilnum- Anzahl Befestigen Sie W01L/R am Ende von L05 an der Stelle, an der sich der pfeilförmige Aufkleber befindet.
- Seite 42 DEUTSCH Teilnum- Anzahl...
- Seite 43 DEUTSCH Teilnum- Anzahl...
- Seite 44 DEUTSCH Teilnum- Anzahl...
- Seite 45 DEUTSCH Befestigung der Pfosten - 1. Methode (auf hartem Untergrund mit Befestigungsplatten) Teilnum- Anzahl...
- Seite 46 DEUTSCH Befestigung der Pfosten - 2. Methode (Erstellung von Betonfundamenten) Montieren Sie 2 Stück S01 als Höhenangabe für die eingebrabenen Teile vor. Sie können Stahlkabel verwenden, um die 3 Stück W13 zusammenzubinden. Teil- nummer zahl...
- Seite 47 DEUTSCH Befestigung der Pfosten - 2. Methode (Erstellung von Betonfundamenten) Heben Sie zwei 130*70*60 cm große Löcher mit einem Abstand von 328 cm am Aufbauort aus.
- Seite 48 DEUTSCH Befestigung der Pfosten - 2. Methode (Erstellung von Betonfundamenten) Bereiten Sie die Holzplanken A und B sowie die Klemmen C vor. Bringen Sie zwei Holzplanken A (140x6cm) auf Holzplanke B an, und befestigen Sie dann W05-2 auf Holzplanke A (S01 bereits auf W05 vormontiert).
- Seite 49 DEUTSCH Befestigung der Pfosten - 2. Methode (Erstellung von Betonfundamenten) Entfernen Sie Holz A, Holz B, Klemme C und S01 von W05, nachdem der Beton völlig fest geworden ist. Befestigen Sie M02 fest an W13 und schneiden Sie den Rest des oberen Teils Passen Sie die Position von W05-2 in der Horizontalität von M02 ab, um im nächsten Schritt Q02 und Vertikalität an, bevor Sie den Beton gießen.
- Seite 50 DEUTSCH Teil- Anzahl nummer...
- Seite 51 DEUTSCH Rechtes Dach Linkes Dach Teilnum- Anzahl...
- Seite 52 DEUTSCH Befestigen Sie L03 mit S02 an W06. Teilnum- Anzahl...
- Seite 53 DEUTSCH Bitte montieren Sie die PC-Platte Y parallel zu L08 und halten Sie die gleichen Abstände zwischen den beiden Seiten ein, um zu vermeiden, dass Ausdehnung und Zusammenziehen während der Nutzung die PC-Platte beschädigen. Teil- Anzahl nummer...
- Seite 54 DEUTSCH 1. Schneiden Sie das Fallrohr L10 auf die für Ihre Situation ideale Länge zu. 2. Legen Sie einen Befestigungspunkt fest, bevor Sie Teilnum- Anzahl J04 und J02 befestigen (siehe Abb. B), Befestigen Sie anschließend J04 und J02 mit Z01 am Boden der Dachrinne L03, indem Sie mit dem Öffnungswerkzeug T01 ein Loch auf J03 durch das vorhandene Loch von J02 bohren (siehe Abb.
- Seite 55 DEUTSCH Teilnum- Anzahl...
- Seite 73 ESPAÑOL Piezas...
- Seite 91 ITALIANO Parti Qtà...
- Seite 109 POLSKI Ele- Ilość menty...
- Seite 127 PORTUGUÊS Peças...
