81EA32/R0200

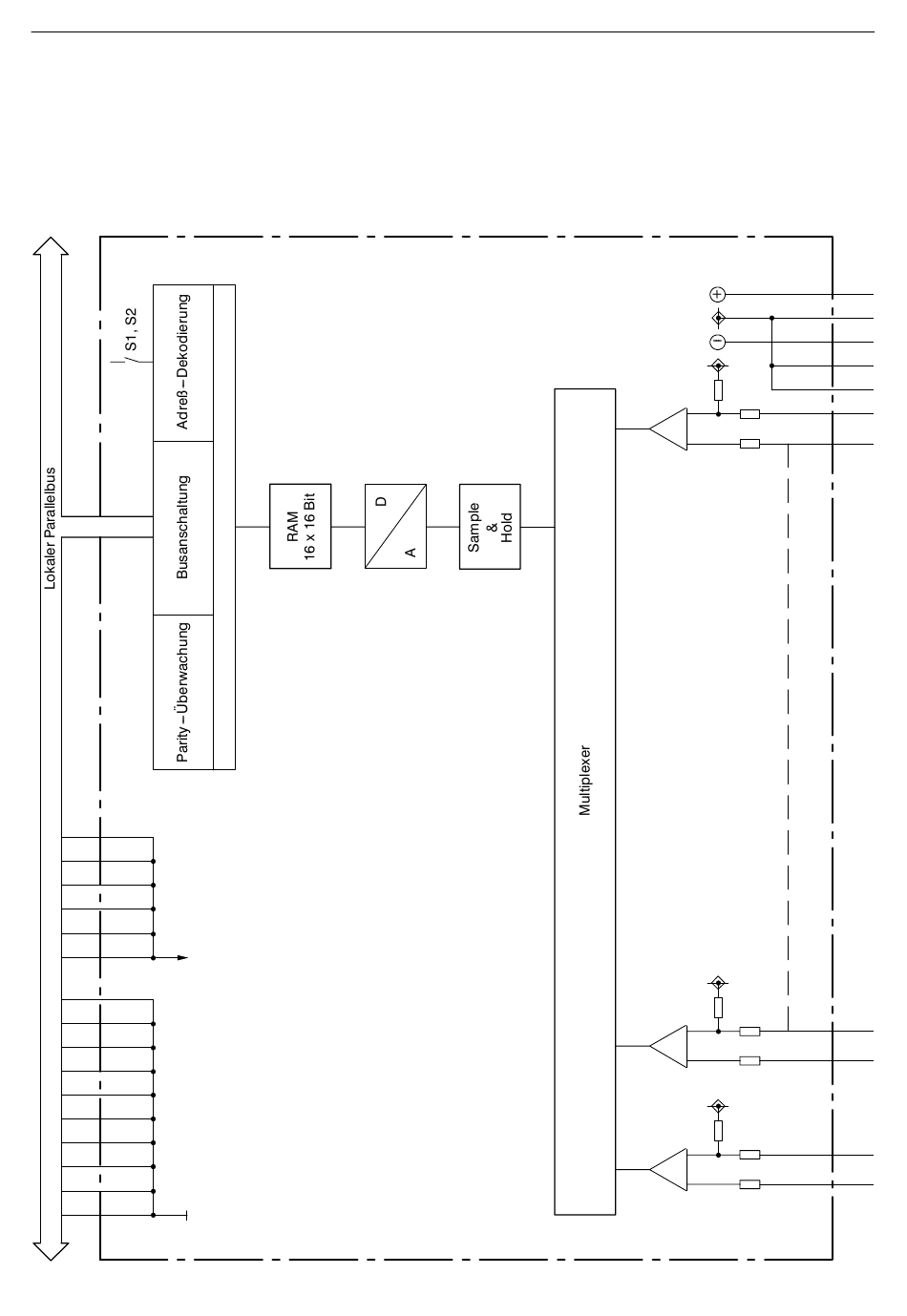

Funktionsschaltbild
Das Gerät besteht aus einer Leiterplatte mit 2 Kontaktappara-
ten X11 und X21. X11 beinhaltet den Anschluß an den lokalen
Parallelbus, X21 die Prozeßausgänge und die Eingänge für
±15 V.
a11
a12
a14
a15
c24
c25
+5 V
b02
b06
b09
b13
b17
b20
b23
b26
b29
b32
X11
2
81EA32---E/R0200
0 V
d32
b32
z32
b02
... b26
100 kΩ
100 kΩ
d02
z02
100 kΩ
100 kΩ
100 kΩ
d30
z30
100 kΩ
100 kΩ
100 kΩ
b30
b28
100 kΩ
+15 V
0 V
--- 15 V
AGND
AGND
E01+
E01---
E15+
E15---
E16+
E16---
