SERVICE MANUAL FS15x_V03-DE02
MONTAGEANWEISUNG
ACHTUNG!
Alle erwähnten Arbeiten dürfen nur unter Aufsicht von Fachpersonal des Herstellers oder dessen Vertretern
durchgeführt werden!
ES GILT IMMER, FALLS ANGEWENDET!

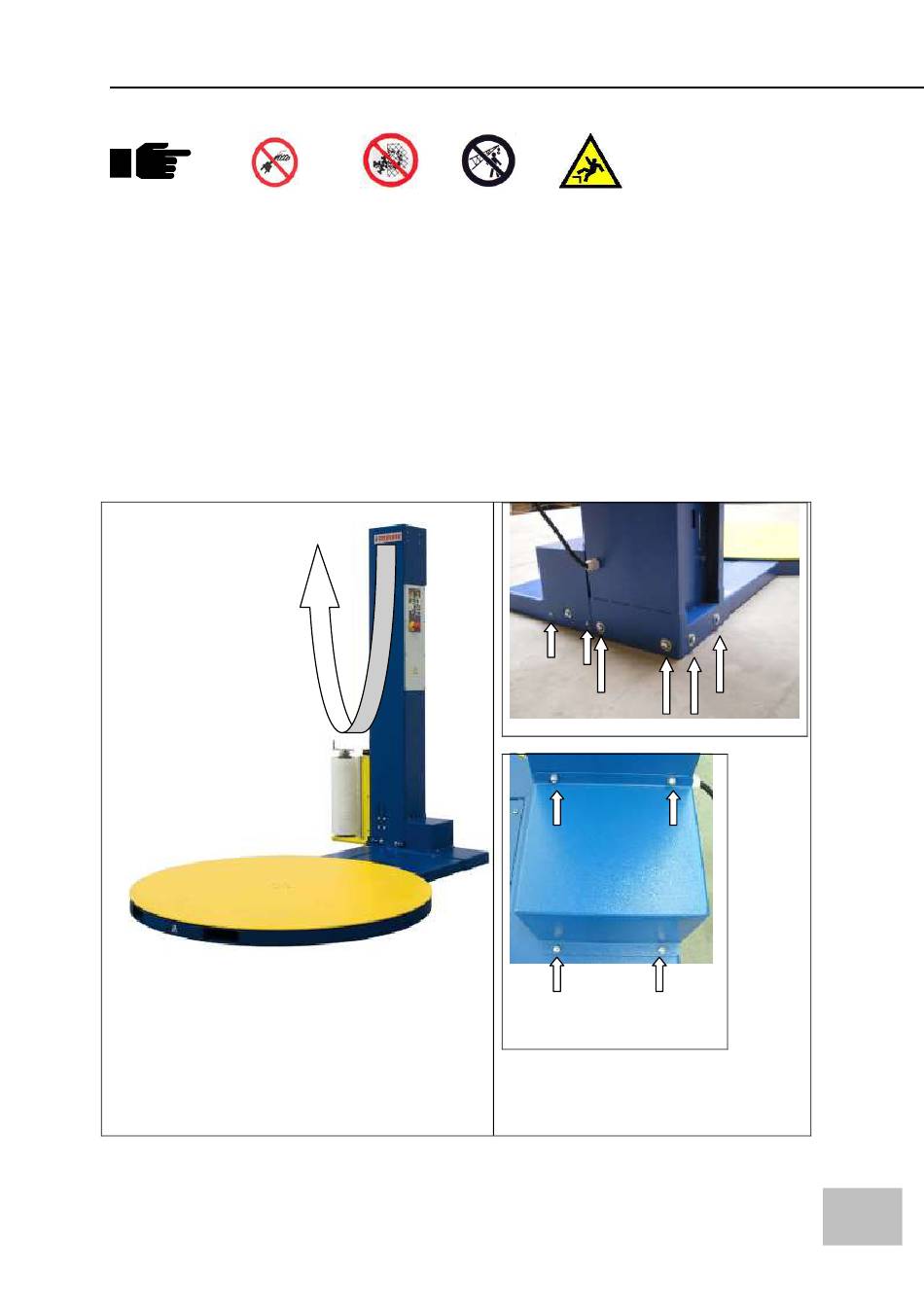

Aufgrund der Versandanforderungen wird der Mast (1) normalerweise waagerecht geliefert und liegt
auf einer eigens dafür vorgesehenen Unterlage auf. Deshalb muss der Mast neu ausgerichtet
werden, wenn die Maschine montiert wird.
-
Nach dem Aufstellen der Maschine, den Mast (1) durch Drehen um die eigens dafür vorgesehene
Drehachse anheben, und danach den Mast senkrecht zum Drehtisch aufstellen.
Den Mast waagerecht an der dafür vorgesehenen Platte mit den 4 Schrauben
-
Befestigen. (Abbildung 2)
-
Das Motorgehäuse auf den Motor aufsetzen und mit Schrauben befestigen (Abbildung 2 & 3).
Abbildung 1
Diese Anleitung oder deren Teile dürfen ohne eine schriftliche Zustimmung des Verfassers in keiner Weise kopiert werden
Abbildung 2
Abbildung 3
© 2017 Internet: www.fromm-stretch.com
FROMM
23
