Oxiperm 164C 4-10 kg Service de
15.710137-V2.0
Überprüfung Membranrückschlag
Bei Undichtigkeiten am Membranrückschlag, müssen Sitz und Kolben überprüft
ggf. ausgetauscht werden.
●
Anlage abschalten und Kugelhahn in der Ableitung schließen, sodass
beim Öffnen des Membranrückschlages kein Wasser ausdringen kann.
●
Vakuumschlauch vom Rückschlag entfernen, Schrauben lösen und Ober
teil abnehmen.
Membrane austauschen
●

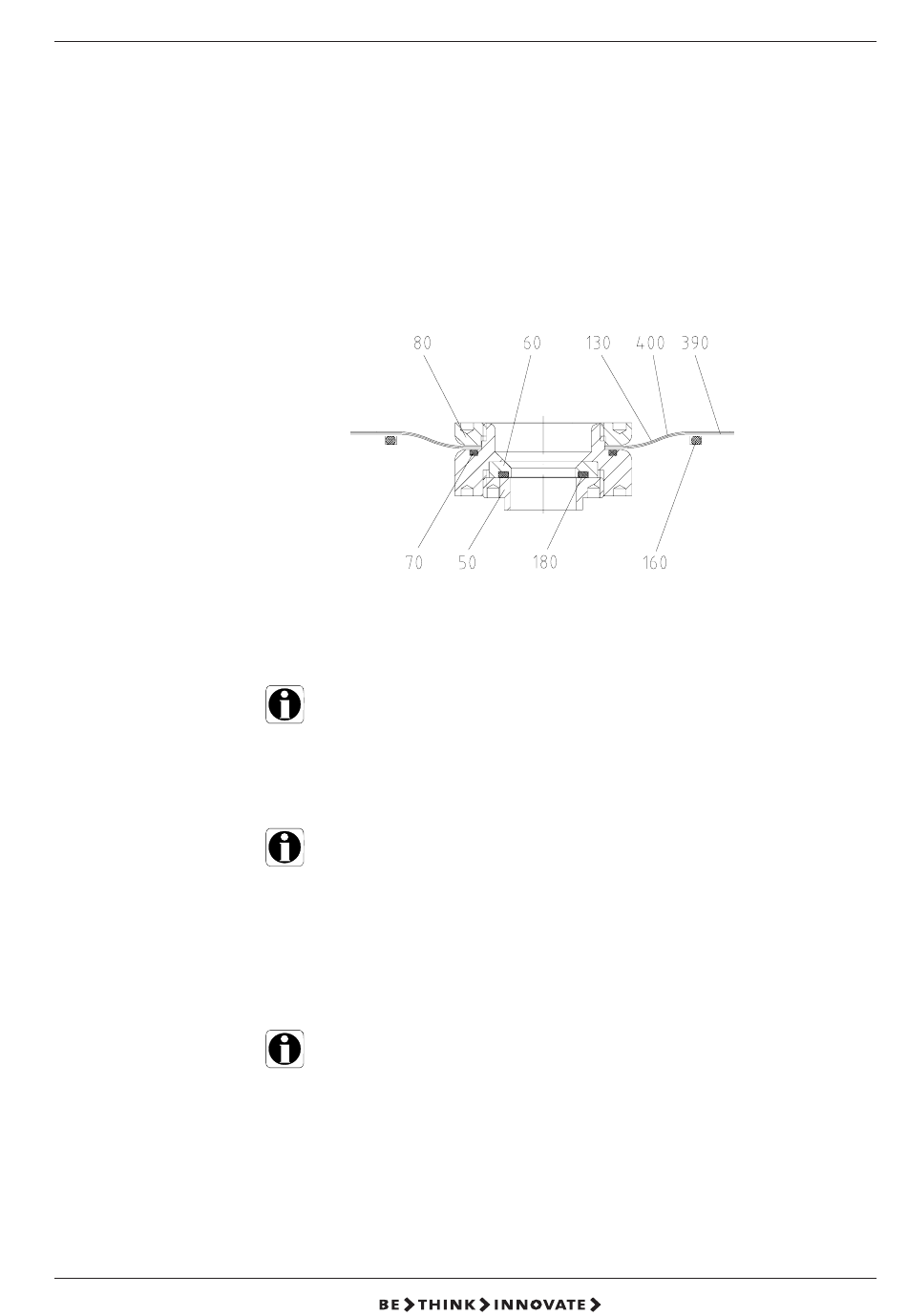

Membranring (Pos.80) entfernen und die 3 Membrane austauschen, ggf.
auch O-Ring (Pos. 70) erneuern.
HINWEIS
Die Membrane aus Viton befindet sich zwischen den
Membranen aus FEP!
Sitz und Kolben austauschen
●
Schraubring (Pos. 50) entfernen und Sitz (Pos. 60) mit O-Ring (Pos. 180)
austauschen.
HINWEIS
Einbaulage des Sitzes beachten!
●
Kolben (Pos. 120) im Oberteil des Membranrückschlages austauschen
Zusammenbau Membranrückschlag
●
Den Membranteller über den Kolben schieben. Ist die Schließfunktion zu
leichtgängig, muss der Schraubring (Pos. 50) etwas nachgezogen werden.
●
Oberteil auf Unterteil montieren.
HINWEIS
Tritt beim Öffnen des Absperrkugelhahn Wasser aus
dem membranrückschlag, muss der Schraubring (Pos.
50) noch etwas nachgezogen werden.
●
Vakuumschlauch anschließen
23
