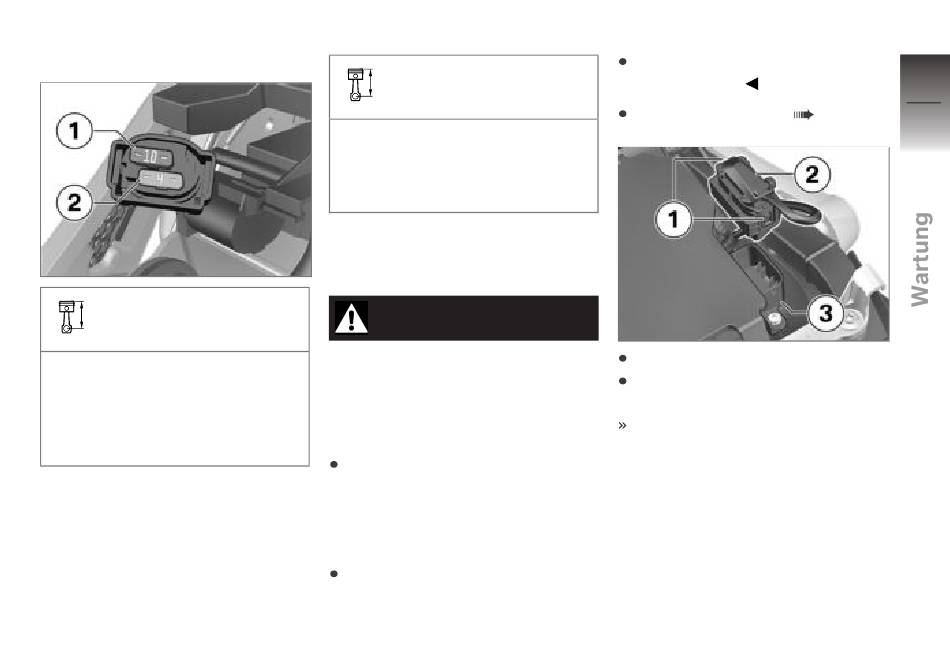

Sicherungsbelegung

Sicherung 1
10 A (Instrumentenkombi-
nation, Diebstahlwarnanlage
DWA, Zündschalter, OBD-Dia-
gnosesteckdose, Spule Trenn-
relais)
Sicherung 2
4 A (ABS-Steuergerät, Motor-
steuergerät, Ausgang Trenn-
relais, Tachometer, Drehzahl-
messer, Generator)

Diagnosestecker

Diagnosestecker lösen
VORSICHT
Falsches Vorgehen beim Lö-
sen des Diagnosesteckers für
On-Board-Diagnose
Funktionsstörungen des Fahr-
zeugs
Diagnosestecker ausschließlich
während des BMW Service,
von einer Fachwerkstatt oder
sonstigen autorisierten Perso-
nen lösen lassen.
Arbeit von entsprechend ge-
schultem Personal durchführen
lassen.
Vorgaben des Fahrzeugherstel-
lers beachten.
Sitzbank ausbauen (
Verriegelungen 1 drücken.
Diagnosestecker 2 aus Halte-
rung 3 lösen.
Die Schnittstelle zum
Diagnose- und Informa-
tionssystem kann am
Diagnosestecker 2 angesteckt
werden.
8
54).
