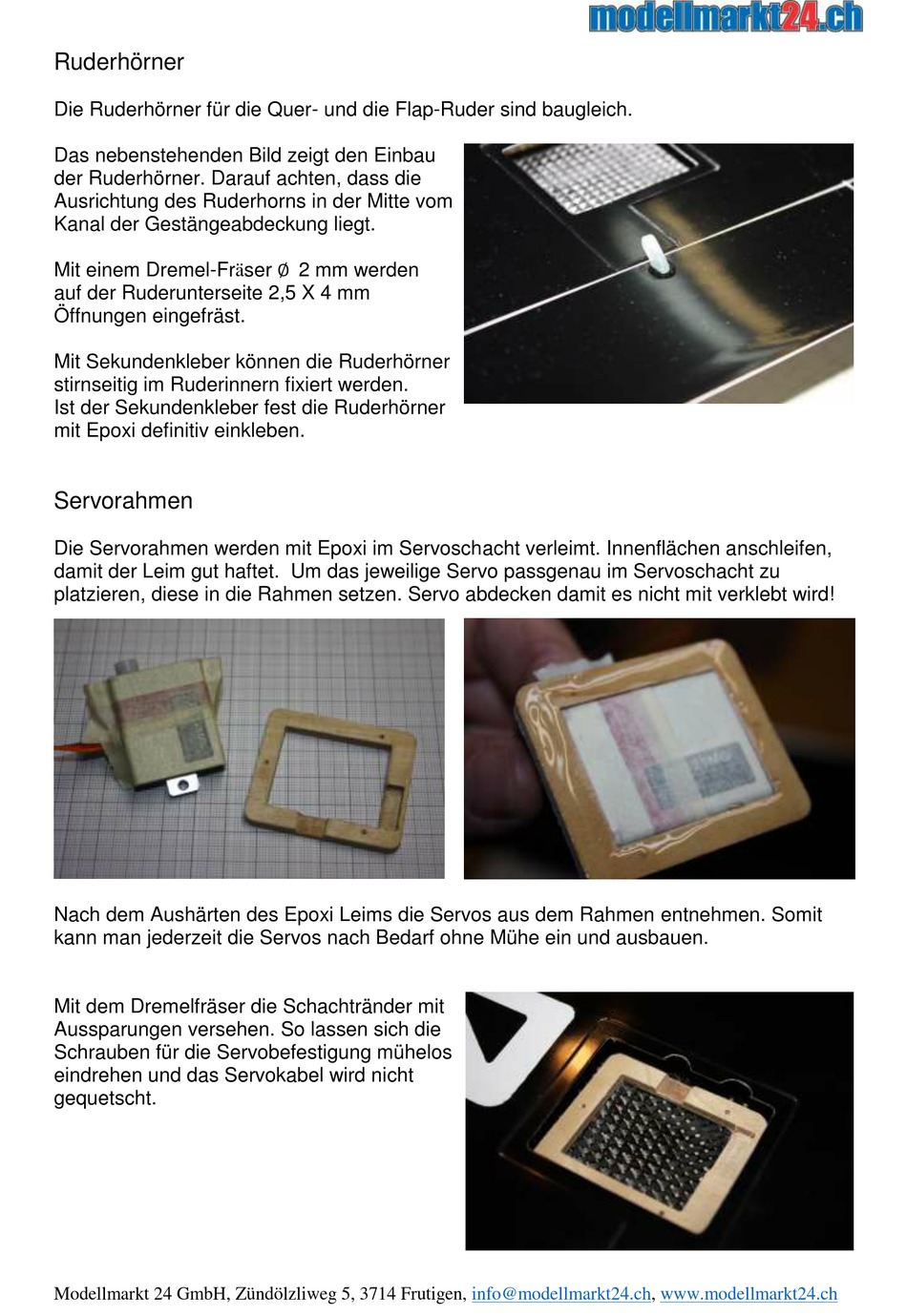

RCRCM TUCAN Bauanleitung Seite 8

Ruderhörner
Die Ruderhörner für die Quer- und die Flap-Ruder sind baugleich.
Das nebenstehenden Bild zeigt den Einbau
der Ruderhörner. Darauf achten, dass die
Ausrichtung des Ruderhorns in der Mitte vom
Kanal der Gestängeabdeckung liegt.
Mit einem Dremel-Fräser ∅ 2 mm werden
auf der Ruderunterseite 2,5 X 4 mm
Öffnungen eingefräst.
Mit Sekundenkleber können die Ruderhörner
stirnseitig im Ruderinnern fixiert werden.
Ist der Sekundenkleber fest die Ruderhörner
mit Epoxi definitiv einkleben.
Servorahmen
Die Servorahmen werden mit Epoxi im Servoschacht verleimt. Innenflächen anschleifen,
damit der Leim gut haftet. Um das jeweilige Servo passgenau im Servoschacht zu
platzieren, diese in die Rahmen setzen. Servo abdecken damit es nicht mit verklebt wird!
Nach dem Aushärten des Epoxi Leims die Servos aus dem Rahmen entnehmen. Somit
kann man jederzeit die Servos nach Bedarf ohne Mühe ein und ausbauen.
Mit dem Dremelfräser die Schachtränder mit
Aussparungen versehen. So lassen sich die
Schrauben für die Servobefestigung mühelos
eindrehen und das Servokabel wird nicht
gequetscht.
