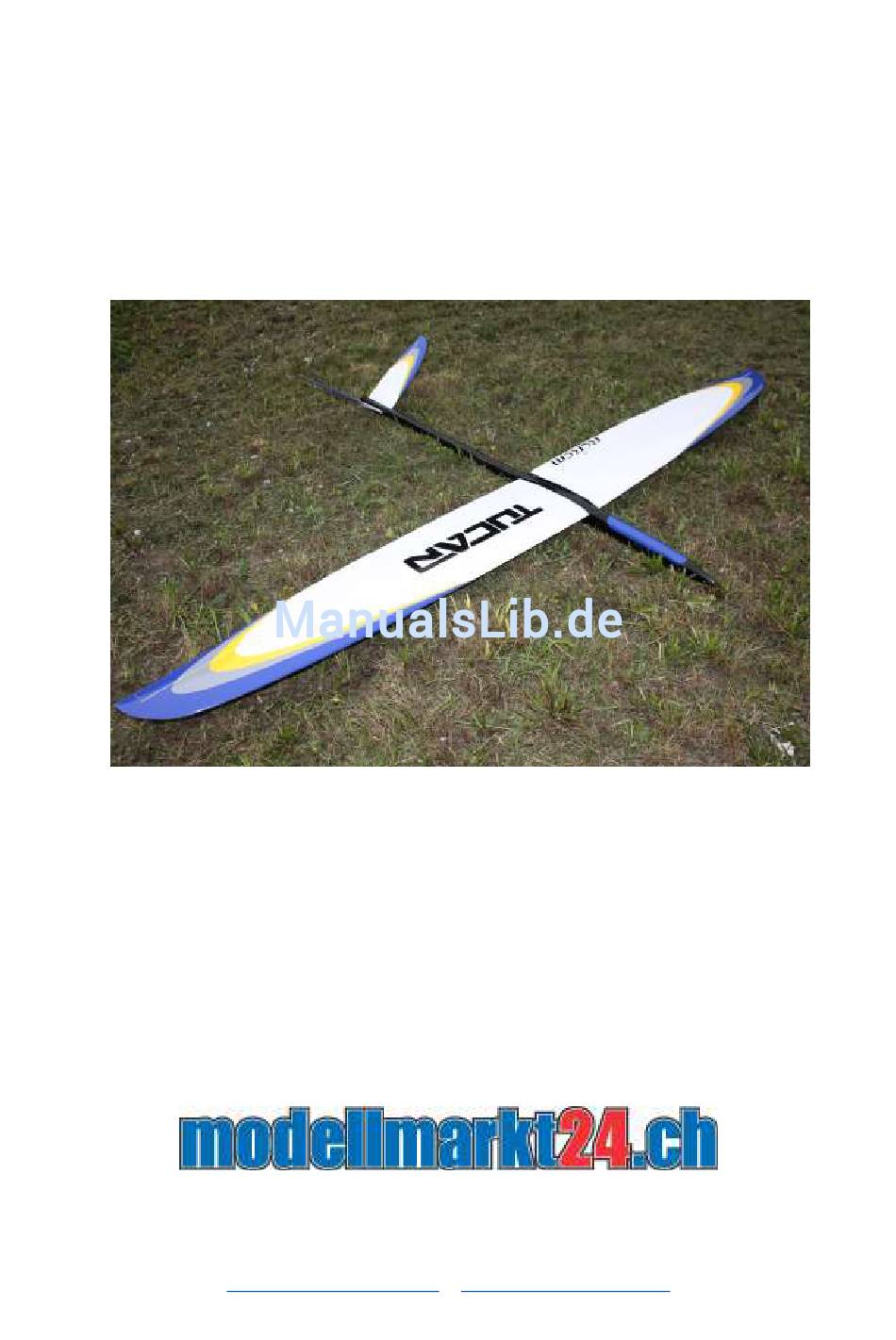

- Seite 1 Bauanleitung TUCAN von RCRCM Autor Peter Hosennen, Naters VS Ihr Online-Shop für Modellflugzeuge und Modellautos. Zündhölzliweg 5, 3714 Frutigen Info@modellmarkt24.ch www.modellmarkt24.ch...
- Seite 2 • Tesaband Bemerkung vor dem Zusammenbau Der Rumpf der TUCAN ist sehr schmal gehalten. Der Rumpfvorderteil welcher den Akku, Empfänger, Servos, Ballastrohr, Servokabel und das Trimmblei aufnehmen muss, ist recht kurz. Der gewählte Zusammenbau wurde bestmöglich durchdacht um alle relevanten Punkte zu berücksichtigen damit ein erfolgreicher Betrieb gewährleistet ist.
- Seite 3 Rumpfzusammenbau Der TUCAN kann mit einem Ballastrohr ausgerüstet werden. Je nach dem wie hoch die Performance sein soll, beladet man Messingbolzen (modellmarkt24.ch) ins Rohr. Ob mit oder ohne Ballastrohr, die Einbauplatzverhältnisse bleiben eng. Die nachfolgende Skizze erläutert die Einbaulage der Elektronik, des Akku, Ballastrohr sowie das Unterbringen des Bleis zum Auswiegen des Modells.
- Seite 4 Rudergestänge Vierkant Innenstäbe aus CFK dienen für die Kraftübertragung Servos / Ruder. An beiden Enden der CFK Stäbe werden Halte- rungen für die Gabelköpfe angeleimt. Achtung! Zuerst nur die Halterungen heckseitig verleimen, sonst kann man die CFK-Gestänge nicht mehr durch die Führungsrohre schieben! Nach dem Einschieben CFK-Stäbe von der Heckseite her, kann die passende Gestängelänge ermittelt werden.
- Seite 5 Ballastrohr einbauen Das Ballastrohr soll möglichst in der Mitte des Schwerpunkts liegen. 8 mm vom Rohrende weg ein Loch mit ∅ 2 mm bohren. 3 mm von der Rohröffnung weg ein Loch mit ∅ 1.5 mm durchbohren, dann oberes Loch auf ∅ 3 mm aufbohren. (siehe Bild rechts) Auf der Rumpfunterseite in der Mitte des Rumpfs ein Loch ∅...
- Seite 6 Die Servokabel können nun in die Einschnitte links und rechts der Ballaststütze unter die Führungsrohre des V-Leitwerks verlegt werden. Es hat alles Platz! Das Bild zeigt deutlich auf, wie eng es in der TUCAN zu und her geht. Der Platz reicht auf den 1/10 mm aus, um z.B. einen Telemetrie-Empfänger Futaba R6308SBT einzubauen.
- Seite 7 Die Servoplatzierung ist auch deshalb nötig, damit die CFK-Rudergestänge genügend Länge aufweisen, um die Gabelköpfe ungehindert auf den Halterungen zu schrauben. Die Lage des Servobrett dient als Anschlag für den Akku, so dass sich dieser nicht verschieben kann. Flügelzusammenbau Folgendes Material ist erforderlich um die Flügel fertig zu stellen. Ruderhörner für Quer und Flap-Ruder Gabelköpfe und 2 mm Gewindestangen Servo-Rahmen...
- Seite 8 Ruderhörner Die Ruderhörner für die Quer- und die Flap-Ruder sind baugleich. Das nebenstehenden Bild zeigt den Einbau der Ruderhörner. Darauf achten, dass die Ausrichtung des Ruderhorns in der Mitte vom Kanal der Gestängeabdeckung liegt. Mit einem Dremel-Fräser ∅ 2 mm werden auf der Ruderunterseite 2,5 X 4 mm Öffnungen eingefräst.
- Seite 9 Flügel Verkabelung Bevor die Servos verschraubt werden, müssen erst die Kabelbäume in die Flügel verlegt werden. Ein Bowdenzugrohr mit Gabelkopf oder ein abgewinkelten Draht tut hier gute Dienste. Nach dem Kabeleinzug Servostecker mit Tesaband sichern! Der „Kabelzieher“ Gesicherte Servo-Steckerverbindung Es gibt Argumente dafür und dagegen die MPX Stecker mit dem Flügel zu verkleben.
- Seite 10 Servoschacht-Abdeckungen Die Servoschacht-Abdeckungen werden an allen Seiten mit Schleifpapier verschliffen, bis sie genau in die Randvertiefungen der Servo-Schächte passen. Die Abdeckungen mit entsprechend grossen Einschnitten versehen. Somit lassen sich die Gabelköpfe an den Ruderhörner ohne Öffnen der Abdeckung ein und aushängen. Mit Tesaband die Schachtabdeckungen sichern.
- Seite 11 Bemerkung zum Akku: Der schmale Rumpf macht es nicht einfach einen passenden Akku zu finden. Deshalb wurde eigens ein Akku konfektioniert. Die Flügelform des TUCAN lässt zu, dass die Schwerpunktlage mit folgender Faustformel berechnet werden kann: Flügeltiefe an der Wurzelrippe ________________________ = Mass von Flügel-Vorderkante bis Schwerpunkt...
- Seite 12 Auf den Fotos sind z.T. Servos des Typs KST DS 215 MG zu sehen. Diese sind ebenso geeignet wie die verbauten KST DS 113 MG. Akku Eigenbau: 8 Stk. AAA Eneloop Zellen, 4S 2P 1600 mAh (110 Gramm) modellmarkt24.ch wünscht viel Erfolg beim Fliegen des TUCAN Modellmarkt 24 GmbH, Zündölzliweg 5, 3714 Frutigen, info@modellmarkt24.ch, www.modellmarkt24.ch...
