Da die Clips bei Druckbeaufschlagung stabiler sind und der Reinigungseffekt durch die
elastische Gummieinlage wesentlich besser ist, kommen sie bei allen Projektierungen zum
Einsatz, die auf Grund der Umgebungseinflüsse eine Freiblaseinrichtung erfordern (z. B. bei
hoher Staubbelastung).
Die standardmäßigen Ansaugreduzierungsfolien Typ AF-x und die Banderolen sind für den
Einsatz in tiefen Temperaturbereichen nicht geeignet.
Die Ansaugreduzierungen mit Kunststoffclip sind als Sonderhandelsware erhältlich.
2.6.3 Deckendurchführung

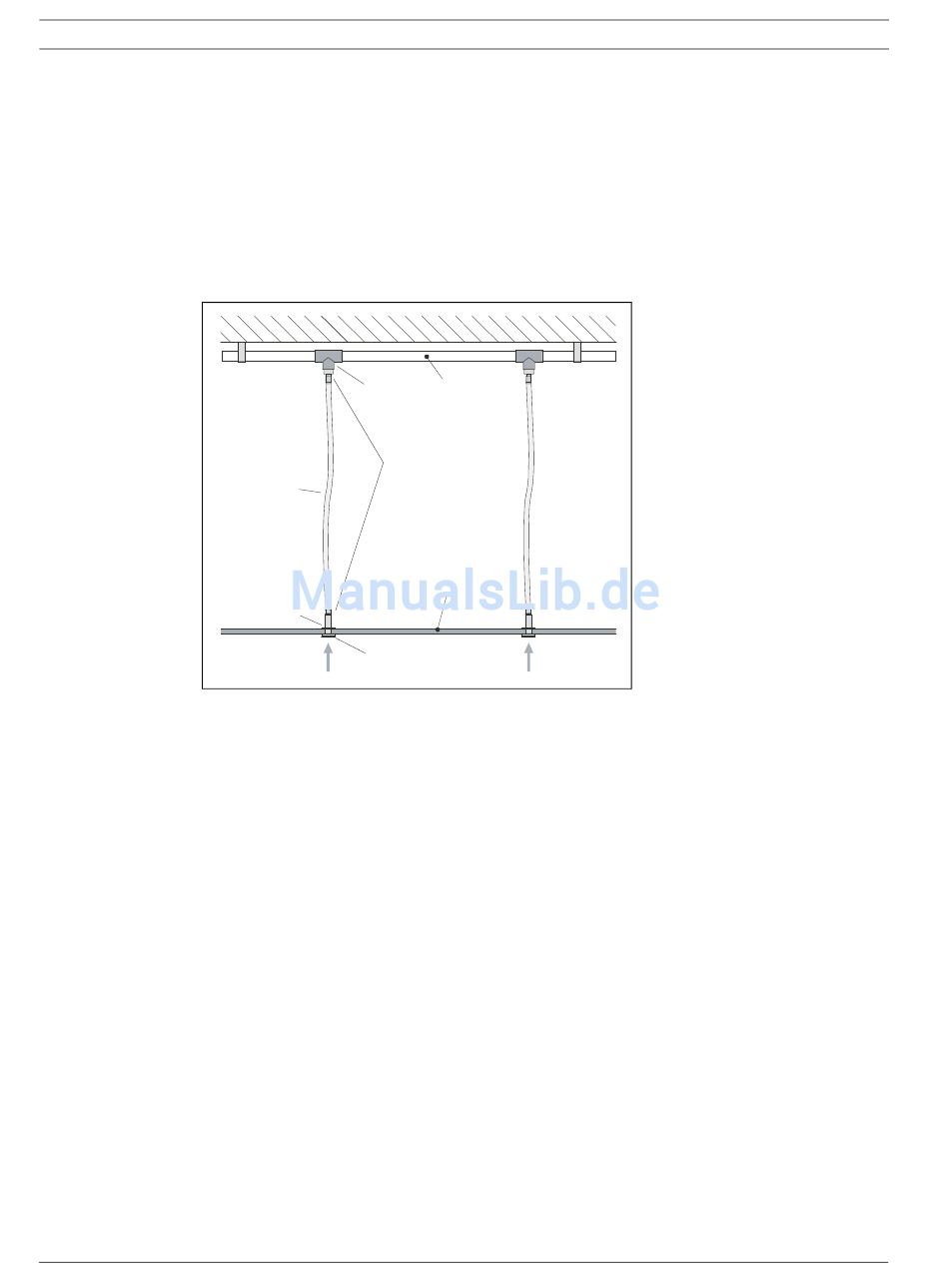

Bild 2.17 Deckendurchführungen
Eine verdeckte Installation des Rohrsystems für die Raumüberwachung kann durch die
Montage in der Zwischendecke realisiert werden. Dazu werden in die Zwischendecke
Deckendurchführungen eingesetzt. Die Deckendurchführung ist für Zwischendeckenplatten
bis zu einer Stärke von ca. 35 mm einsetzbar.
Die Deckendurchführungen werden entsprechend der Projektierungsrichtlinien mit
Ansaugreduzierungsfolien mit definierten Ansaugöffnungen versehen und über
Ansaugschläuche mit dem Rohrsystem verbunden (siehe Bild 2.17).
Beträgt die Länge dieser Schläuche maximal 1 m, so gilt die Projektierung entsprechend
Abschnitt 3 Projektierung. Sind aufgrund baulicher Gegebenheiten größere Längen als 1 m
erforderlich, so muss das Rohrsystem berechnet werden.
