Installation

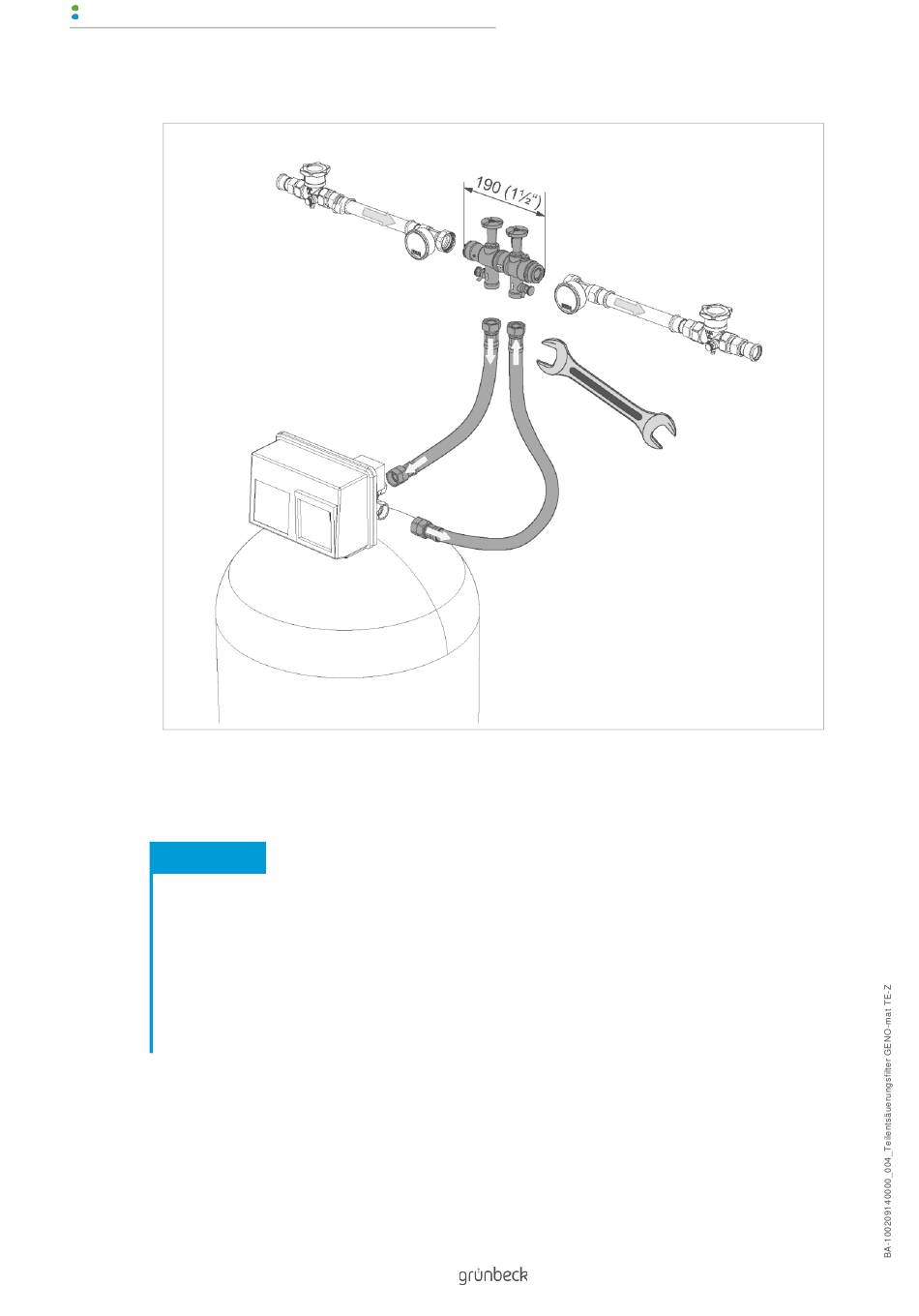

Montage Teilentsäuerungsfilter DN40 mit Anschluss-Set 1½"
1. Installieren Sie die Anschlussverschraubung in die Rohrleitung.
2. Montieren Sie den Anschlussblock des Anschluss-Sets. Beachten Sie dabei die
durch Pfeile gekennzeichnete Durchflussrichtung.
HINWEIS
● Beschädigungsgefahr/Beeinträchtigung der Anlagenfunktion bei falscher
Montage.
● Beachten Sie beim Anschließen, dass die Anschlussschläuche nicht gequetscht,
geknickt oder verdrillt werden.
► Halten Sie die Anschlussschläuche beim Anziehen der Überwurfmuttern fest.
► Achten Sie darauf, dass der Biegeradius der Anschlussschläuche nicht zu klein
wird (mindestens 10 x Ø-Schlauch).
3. Montieren Sie die Anschlussschläuche am Anschlussblock des Anschluss-Sets
und am Anschlussblock des Teilentsäuerungsfilters.
24 | 48
Falsche Montage der Anschlussschläuche
