Подключение кабелей
Внимание
• При замене текущего монитора на монитор P1700 перед его подключением к компьютеру
обязательно установите на компьютере такие параметры разрешения и частоты вертикальной
развертки, которые подходят для монитора P1700, обратившись к таблице разрешений (на задней
стороне обложки).
1 Убедитесь, что у монитора и компьютера выключено питание.

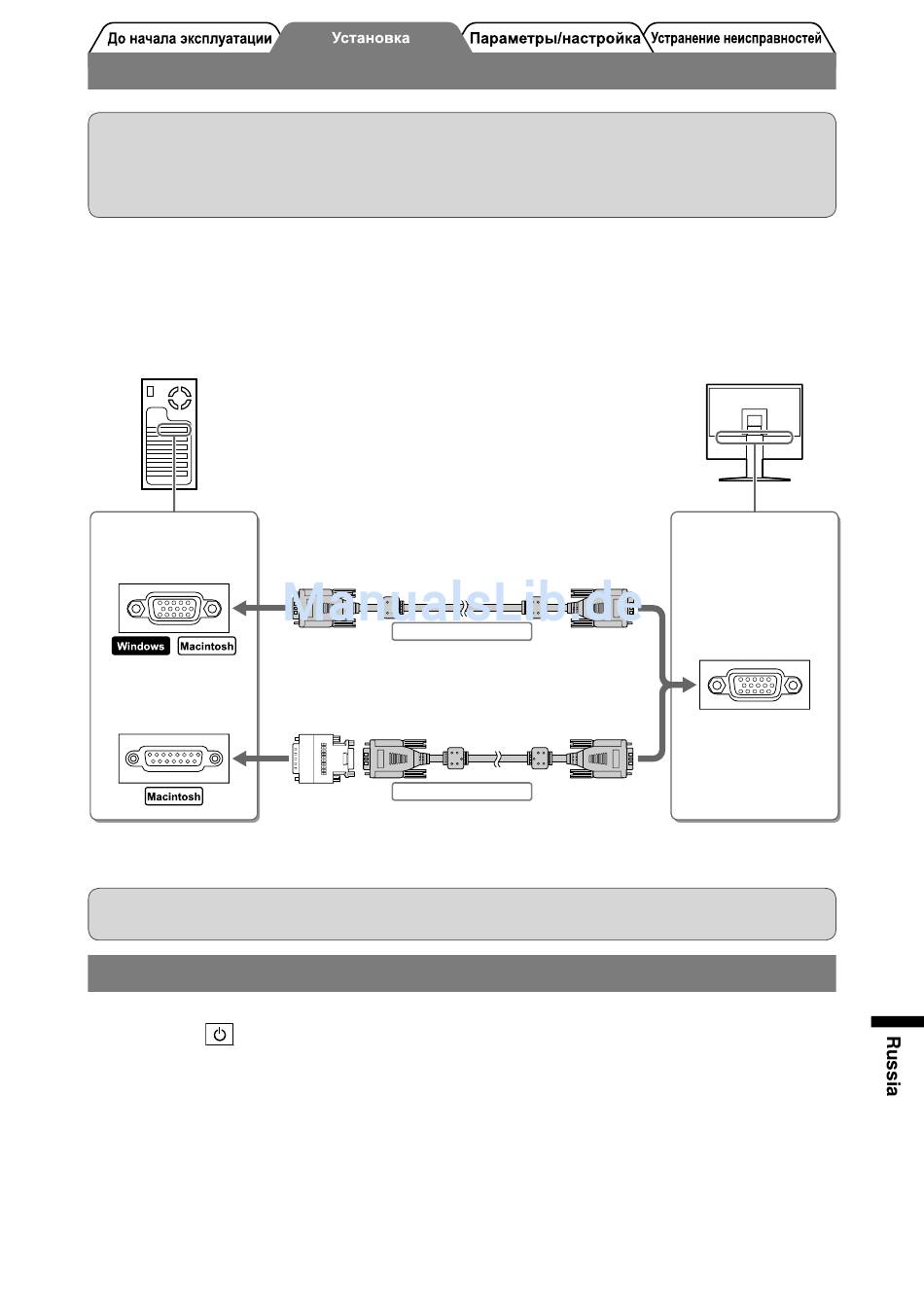

2 Подключите монитор к компьютеру, используя сигнальный кабель для
соответствующих разъемов.
После подключения разъемов кабеля затяните винты разъемов, чтобы обеспечить надежное
соединение.
Разъемы
компьютера
15-штырьковый
мини-разъем D-Sub
15-штырьковый
разъем D-Sub
3
Подключите шнур питания к розетке и разъему питания, расположенному
сзади монитора.
ПРИМЕЧАНИЕ
• Возможна регулировка наклона для достижения удобного для работы положения.
Отображение экрана
1 Нажмите , чтобы включить монитор.
2
Индикатор питания монитора загорится зеленым цветом, и на экране
появится картинка.
3
При первом включении монитора и компьютера выполняется
автоматическая настройка, и устанавливаются параметры синхронизации,
фазы и смещения изображения.
Во время выполнения автоматической настройки изображение на экране слегка дрожит примерно
5 секунд, после чего экран возвращается в обычное состояние.
(Подробнее о функции автоматической настройки см. в руководстве пользователя на CD-ROM.)
Сигнальный кабель (MD-C87) (входит в комплект)
Аналоговое соединение
Aдаптер Мacintosh (не входит в комплект) и
сигнальный кабель MD-C87 (входит в комплект)
Аналоговое соединение
Разъемы
монитора
15-штырьковый
мини-разъем D-Sub
3
