Versorgungsspannung; Potentialausgleich - Endress+Hauser Micropilot FMR63B PROFIBUS PA Technische Information

Versorgungsspannung

Potentialausgleich

16

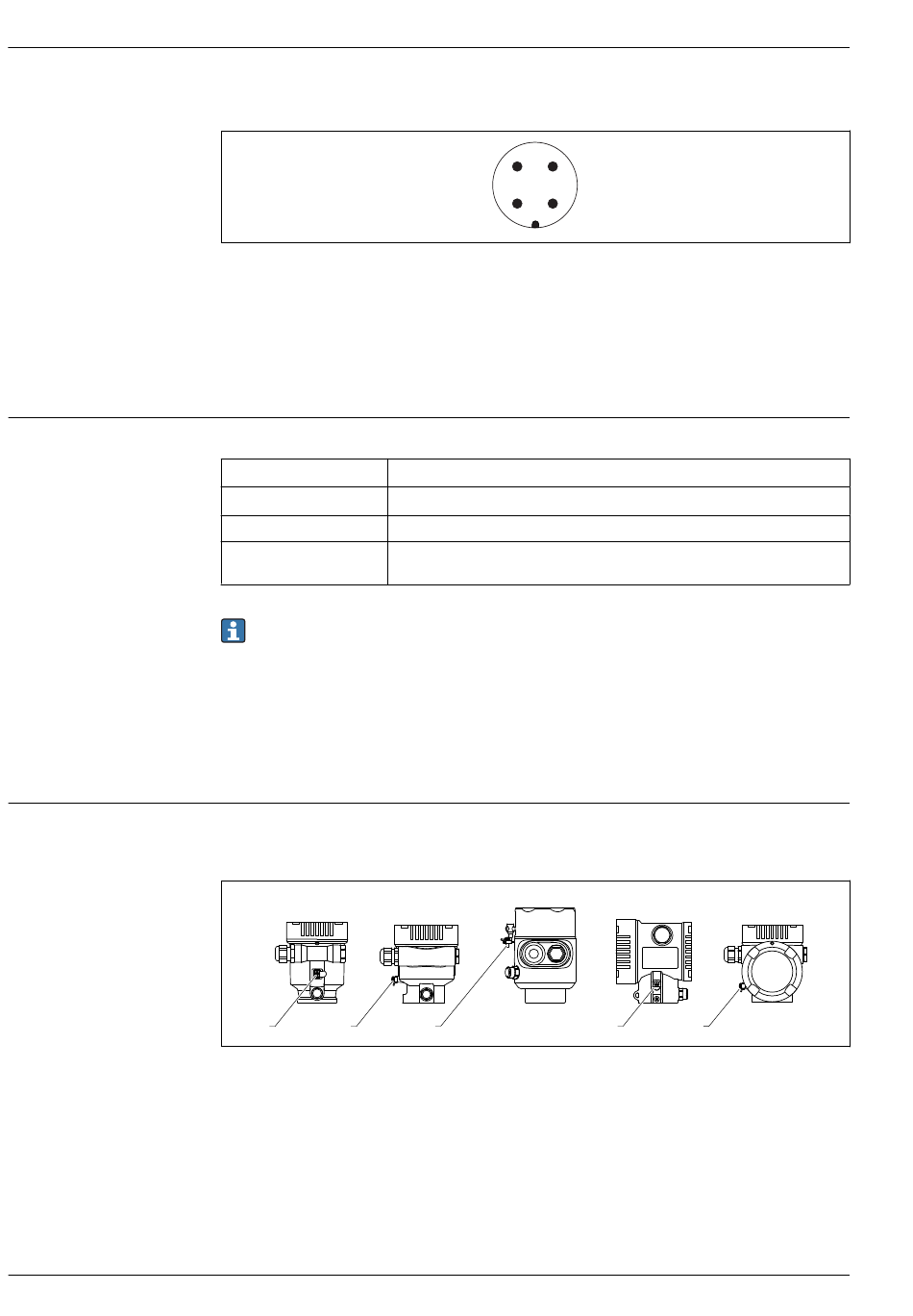

Geräte mit M12-Stecker
 7 Sicht auf die Steckverbindung am Gerät
1 Signal +
2 nicht belegt
3 Signal –
4 Erde
Für Geräte mit M12-Stecker sind verschiedene M12-Buchsen als Zubehör erhältlich.
Die Versorgungsspannung ist abhängig von der gewählten Gerätezulassungsart
Ex-frei, Ex d, Ex e 9 ... 32 V
Ex i 9 ... 30 V
Nennstrom 14 mA
Fehlerstrom FDE (Fault 0 mA
Disconnection Electronic)
• Zur Spannungsversorgung nur geeignete und zertifizierte Profibus PA Komponenten (z. B.
DP/PA-Segmentkoppler) verwenden
• FISCO/FNICO-konform nach IEC 60079-27
• Die Versorgung ist nicht polaritätsabhängig
Gerätedisplay und Bluetooth
Die Hintergrundbeleuchtung des Displays und die Bluetooth-Funktion (Bestelloption) ist über den
gesamten Versorgungsspannungsbereich gewährleistet. Bei hohen Umgebungstemperaturen kann
die Bluetooth-Funktion eingeschränkt sein.
Der Schutzleiter am Gerät muss nicht angeschlossen werden. Potentialausgleichsleitung kann bei
Bedarf an der äußeren Erdungsklemme des Transmitters angeschlossen werden, bevor das Gerät
angeschlossen wird.
A
1 1
A Einkammer Gehäuse Kunststoff
B Einkammer Gehäuse Aluminium
C Einkammer Gehäuse 316L Hygiene (Ex Gerät)
D Zweikammer Gehäuse
E Zweikammer Gehäuse L-Form
1 Erdungsklemme für den Anschluss der Potentialausgleichsleitung
4 3
1 2
DC
DC
B C
1
Micropilot FMR63B PROFIBUS PA
D E
1 1
Endress+Hauser
A0011175
A0046583
