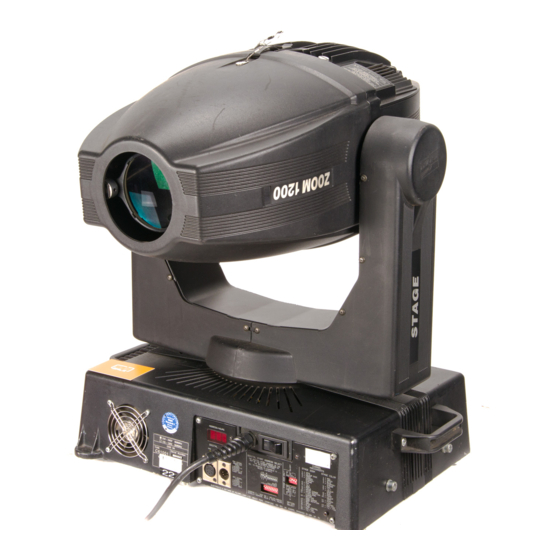

MANUALE DI ISTRUZIONI
Il presente manuale di istruzioni deve essere letto unitamente al manuale di
istruzioni fornito con l'apparecchio.
• Predisposizione proiettore
Scollegare Stage Color 1200 dalla rete
di alimentazione elettrica ed appoggiar-
lo su una superficie piana e stabile, ad
un'altezza tale da poter operare con
comodità.
Posizionare la testa mobile come indi-
cato in figura, quindi, agendo sugli
appositi dispositivi (1 e 2) bloccare i
movimenti Pan e Tilt tenendo presente
la corrispondenza Rosso = Bloccato,
Verde = Sbloccato.
Togliere dall'imballo il kit effetti
Stage Zoom 1200 e adagiarlo sul
medesimo piano di lavoro.
• Apertura coperchio effetti
Con il pollice spingere verso l'alto la linguetta di sicurezza (3) e contemporaneamente
tirare, sempre verso l'alto, la leva (4) col dito indice. Sganciare l'uncino (5) e spostarlo
verso l'esterno del proiettore. Ripetere le stesse operazioni per il dispositivo di fissaggio
sulla parte opposta dell'apparecchio.
Sganciare il moschettone (6) della funicella di sicurezza (7) e togliere il coperchio
superiore (8) dal proiettore alzandolo in direzione verticale.
All manuals and user guides at all-guides.com
da STAGE COLOR 1200 a STAGE ZOOM 1200
2
5
7
3
4
CONVERSIONE
• Apertura coperchio laterale
Aprire il coperchio laterale (9) sullo stesso lato dove è accessibile la leva di blocco
del pan (2), allentare i due volantini (10) ed abbassare il coperchio medesimo.
1
10
9
1
2
• Estrazione lampada
Allentare i volantini (11), e togliere la lampada dal proiettore, per evitare di dan-
neggiarla durante le operazioni successive.
2
6
• Sconnessione motori
Scollegare il connettore "D" (12), afferrandolo per le alette laterali e forzando nel
verso indicato dalla freccia facendo attenzione a non tendere i fili.
3
8
7
6
4
5
11
9
6
12
