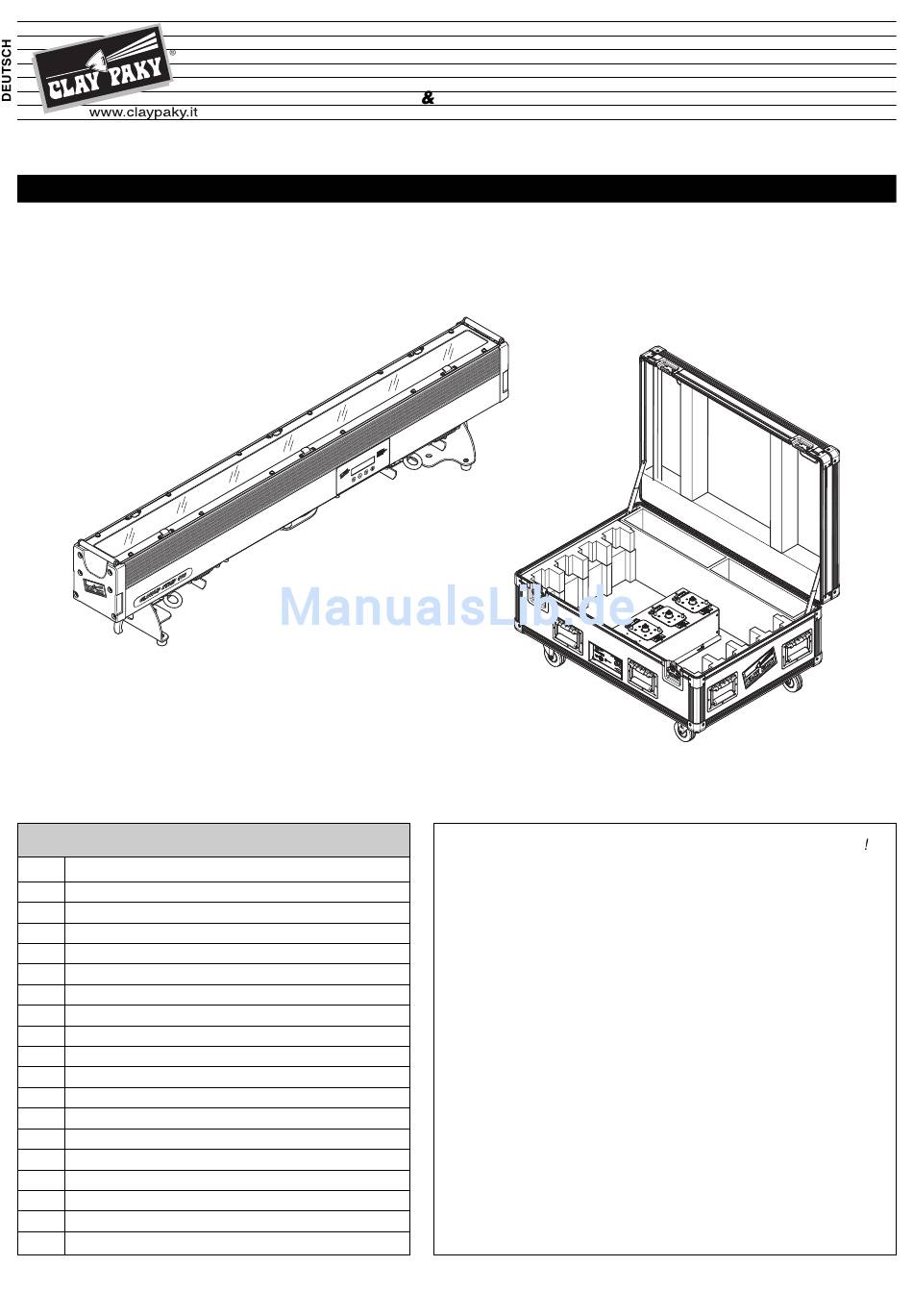

GLOW UP STRIP 100
BEDIENUNGSANLEITUNG
FLIGHT CASE
Herzlichen Glückwunsch zu Ihrer Wahl eines Produkts Clay Paky
Wir danken Ihnen für das uns entgegengebrachte Vertrauen und
möchten Sie daran erinnern, dass auch bei der Herstellung dieses
Produkts - wie bei allen Produkten des großen Sortiments von Clay
Paky - auf höchste Qualität Wert gelegt wurde, um Ihnen immer
hervorragende Leistungen zu garantieren und Ihre Erwartungen
und Anforderungen stets bestens erfüllen zu können.
Lesen Sie diese Bedienungsanleitung bitte ganz durch und
bewahren Sie sie für späteres Nachschlagen sorgfältig auf. Die
Kenntnis der darin enthaltenen Informationen und die strikte
Befolgung der Anweisungen ist die Voraussetzung für eine korrekte
und sichere Installation, Benutzung und Wartung des Geräts.
Diese Bedienungsanleitung muss das Gerät stets begleiten. Die
Firma CLAY PAKY S.p.A. übernimmt keine Haftung für Schäden an
dem Gerät bzw. sonstige Sach- und Personenschäden, die durch
eine nicht mit den Anweisungen dieser Bedienungsanleitung
konforme Installation, Benutzung und Wartung verursacht werden.
Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der
vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und
ohne vorherige Benachrichtigung zu ändern.
1
C71080
F21250

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Clay Paky GLOW UP STRIP 10

  • Seite 1: Inhaltsverzeichnis

    Anweisungen dieser Bedienungsanleitung Wartung konforme Installation, Benutzung und Wartung verursacht werden. Optionales zubehör Die Firma CLAY PAKY S.p.A. behält sich das Recht vor, die in der Technische Daten vorliegenden Bedienungsanleitung enthaltenen Daten jederzeit und Ursachen und Abhilfe bei Betriebsstörungen ohne vorherige Benachrichtigung zu ändern.
  • Seite 2: Informationen Zur Sicherheit Glow Up Strip 100

    INFORMATIONEN ZUR SICHERHEIT GLOW UP STRIP 100 • Installation Sicherstellen, dass alle Teile für die Befestigung des Projektors in einwandfreiem Zustand sind. Vor der Installation des Projektors die Stabilität der Verankerungsstelle überprüfen. Das korrekt am Gerät eingehakte und an der Haltestruktur befestigte Sicherheitsseil muss so installiert werden, dass bei einem Nachgeben der Haupthalterung die Fallhöhe des Gerätes so gering wie möglich ist.
  • Seite 3: Informationen Zur Sicherheit Flight Case

    INFORMATIONEN ZUR SICHERHEIT FLIGHT CASE • Installation Sicherstellen, dass der FLIGHT CASE wenn er zum Aufladen der GLOW UP verwendet wird, in mindestens 15 cm Abstand von jeglicher Oberfläche aufgestellt wird, um eine korrekte Belüftung zu gewährleisten. • Mindestabstand zu beleuchteten Objekten Den Projektor nicht verwenden, wenn die Raumtemperatur (RT) 40°C überschreitet.
  • Seite 4: Auspacken Und Vorbereiten

    AUSPACKEN UND VORBEREITEN IST003/004 2 x 183102/805 Packungsinhalt - Abb. 1 ENTFERNEN DER SCHUTZFOLIEN INSTALLATION UND INBETRIEBNAHME GLOW UP STRIP 100...
  • Seite 5 Installation des Projektors - Abb. 3 Der Projektor kann direkt auf dem Fußboden auf den hierzu vorgesehenen Gummifüßen, an Rohrträgern, an der Decke oder an der Wand installiert werden. ACHTUNG: Sofern der Projektor nicht auf dem Fußboden installiert ist, ist die Montage des Sicherheitsseils zwingend vorgeschrieben. (Code 105015/801 auf Anfrage lieferbar).
  • Seite 6: Steuerpult

    Anschluss und Abtrennen des Netzkabels - Abb. 4 Beim Anschluss des Netzkabels kann man wählen, den GlowUp in einer der folgenden Betriebsarten zu verwenden: 1) Netzkabel angeschlossen zum Laden der Batterie. 2) Netzkabel angeschlossen zur Speisung des Projektors (der Batteriebetrieb wird damit ausgeschlossen). Der GlowUp kann nicht in beiden Betriebsarten gleichzeitig funktionieren.
  • Seite 7 Ein- und Ausschalten des Projektors - Abb. 7 Der Projektor schaltet sich sofort ein, wenn er mit dem speziellen Netzkabel gespeist oder in der Betriebsart mit Batterie verwendet wird, man braucht nur die Taste zu drücken. Clay Paky GLOW UP STRIP 100 Address xxx BAT xx% * siehe S.
  • Seite 8: Hotkey-Menü

    HOTKEY-MENÜ Durch Druck der Taste ENTER und UP gelangt man zur Einstellung der DMX-Adresse im Schnellmodus. Durch Druck der Taste ENTER und DOWN kann man dem Funkmodul des GlowUp den gewünschten Befehl zuweisen: 1) Mit den Tasten UP und DOWN eine der folgenden Einstellungen wählen: Unlink Transmitter –...
  • Seite 9: Preset Colors Für Stand Alone

    PRESET COLORS FÜR STAND ALONE Bit value Colour Reference 01 RGBW 02 RED 03 GREEN 04 BLUE 05 YELLOW 06 CYAN 07 MAGENTA 08 WHITE 09 ORANGE 10 PINK 11 VIOLET 12 AQUA 13 SKY BLUE 14 FULL WHITE 15 COOL WHITE 16 WARM WHITE 17 WHITE 3200 18 WHITE 2500...
  • Seite 10: Hauptmenü

    HAUPTMENÜ Program Edit scene Advanced Setup Radio Address Edit Mode Sequence Lock Option recorder Auto Switch Off option Control Current Battery Power Power Mode Display Contrast Charging answer Battery Display Fixture ID FW Uploader Appl. Upload Boot. Upload Charge Informations BAT hour Discharge BAT hour...
  • Seite 11: Program Menu

    PROGRAM MENU EDIT SCENE Program Edit scene Ermöglicht es, vom Benutzer persönlich gestaltete SZENEN zu erstellen / überschreiben / bearbeiten: 1) ENTER drücken – auf dem Display erscheint SCENE 1. 2) Mit den Tasten UP und DOWN eine der zehn zur Verfügung stehenden SZENEN wählen.
  • Seite 12 DMX MODE Advanced Setup Mode Ermöglicht es, die Betriebsart des GlowUp zuzuweisen: 1) ENTER drücken - auf dem Display erscheint die derzeitige Einstellung. 2) Mit den Tasten UP und DOWN eine der folgenden Einstellungen wählen: • SLAVE PRIORITY: Der GlowUp funktioniert als Slave ENTER drücken und mit den Tasten UP und DOWN...
  • Seite 13 LED CONTROL Advanced Setup Control Ermöglicht es, die Betriebsart des GLOW UP Strip100 unter den 2 zur Verfügung stehenden auszuwählen: 1) ENTER drücken – auf dem Display erscheint die derzeitige Einstellung. 2) Mit den Tasten UP und DOWN eine der folgenden Einstellungen wählen: Common Mode: Alle LEDs gleichzeitig eingeschaltet (S.
  • Seite 14: Battery Display

    CHARGING ANSWER Charging Advanced Setup Answer Ermöglicht die Zuweisung einer Default-Antwort auf die Ladeanforderung der Batterie, wenn der GlowUp Strip mit dem speziellen Netzkabel (Powercon) gespeist wird: - Bei Wahl von YES geht der GlowUp Strip nach einer Minute Speisung über Kabel direkt zur Ladung der Batterien über.
  • Seite 15: System Version

    TOTAL LED HOURS Total LED Advanced Informations hours Damit können die Gesamtstunden des Betriebs der LEDs seit der Herstellung bis heute angezeigt werden. 1) ENTER drücken – auf dem Display erscheinen die gesamten Betriebsstunden der LEDs. 2) SELECT drücken, um zum vorherigen Menü zurückzukehren. SYSTEM VERSION System Ermöglicht es, die auf der CPU-Karte geladene Firmware-Version anzuzeigen.
  • Seite 16: Factory Reset

    FACTORY RESET Factory Advanced Reset Reset Setzt den GLOW UP automatisch auf die Werkseinstellungen zurück. 1) ENTER drücken-auf dem Display erscheint eine Bestätigungsmeldung (OK?) 2) ENTER drücken, um das RESET durchzuführen oder SELECT um zum vorherigen Menü zurückzukehren. Default after reset: “Master Output”->...
  • Seite 17: Betriebsart

    BETRIEBSART ANMERKUNG: Die Wireless-Karte ist nicht bidirektional. Also sind die folgenden Funktionen ausgeschlossen: 1) Wiederholer (repeater) von Wireless zu Wireless. 2) Wireless empfangen und gleichzeitig Wireless übertragen. Auf dem Display Betriebsart Slave Priority Repeater Master Output angezeigter Text Stand Alone / DMX in play/pause PLAY (o PAUSE) Wireless to Cable + Repeat &Play PLAYW C (o PAUSW C)
  • Seite 18: Für Serie Glowup Implementierte Rdm-Befehle

    FÜR SERIE GLOWUP IMPLEMENTIERTE RDM-BEFEHLE Befehl Beschreibung Controller-Seite Sammelt Informationen vom Gerät (device) DEVICE_INFO 0x0060 Lässt die roten LEDs auf dem adressierten Gerät blinken IDENTIFY_DEVICE 0x1000 Liest oder stellt die DMX-Adresse ein DMX_START_ADDRESS 0x00F0 Liest die Version der Firmware SOFTWARE_VERSION_LABEL 0x00C0 Sammelt die PID der nicht grundlegenden Befehle SUPPORTED_PARAMETERS...
  • Seite 19: Wartung

    WARTUNG 90° Aufladen GLOW UP - Abb. 9 Wenn man den Flight Case entsprechend anschließt und speist, können 1 bis 4 GLOW UP gleichzeitig aufgeladen werden. Fuse 6,3x32mm 2.5AT 250Vac (FUS000) Fuse 6,3x32mm 10AT 250Vac (030470) Auswechseln der Sicherungen FLIGHT CASE - Abb. 10 Jeder FLIGHT CASE hat 2 Sicherungen, die mit dem Anschluss des Hauptnetzkabels verbunden sind und eine Sicherung für jede GLOW UP-Ladestation.
  • Seite 20 Entfernen der Batterie - Abb. 11 Dieses Produkt enthält eine wiederaufladbare Lithium-Eisenphosphat-Batterie. Zum Schutz der Umwelt bitten wir Sie, diese Batterie, nachdem sie verbraucht ist, gemäß den geltenden Vorschriften zu entsorgen. LiFePO4 Hinweise für eine korrekte Funktion der Batterie 1) Den elektronischen Steuerkreis nicht beschädigen, die Batterie nicht beschädigen, die Batterie nicht kurzschließen. 2) Nach der Selbstabschaltung, die auf eine leere Batterie hinweist, den GlowUp erst wieder benutzen, nachdem er aufgeladen wurde.
  • Seite 21: Optionales Zubehör

    Teile, die häufig gereinigt werden müssen. Regelmäßige Reinigung - Abb. 12 Um die optimale Funktionalität und Leistung des Geräts für lange Zeit zu bewahren, ist eine regelmäßige Reinigung der Teile, an denen sich leicht Staub und Fett ansammeln, unverzichtbar. Die Häufigkeit, mit der die nachstehenden Vorgänge durchzuführen sind, hängt von verschiedenen Faktoren ab, wie dem Verschleiß...
  • Seite 22: Technische Daten

    TECHNISCHE DATEN Quelle • XLR Steckbuchsen 5-polig DMX-in DMX-out Sicherheit 10x LED RGBW Ostar (OSRAM) Standard Loch für Sicherheitsseil und Loch für Befestigung • Feste Makros, vom Benutzer programmierbare Vorhängeschloss Leistung Led-Driver Makros. 100W • DMX-Rekorder für die Speicherung von Szenen- Gewichte Sequenzen.
  • Seite 23: Kanalfunktionen

    KANALFUNKTIONEN GLOW UP STRIP 100 CHANNEL COMMON MODE SINGLE MODE GREEN GREEN BLUE BLUE WHITE WHITE DIMMER STROBE GREEN MACRO COLOR BLUE ZOOM WHITE DIMMER STROBE MACRO COLOR ZOOM Weiter GLOW UP STRIP 100...
  • Seite 24 COMMON MODE • RED - channel 1 • DIMMER - channel 5 EFFECT EFFECT OPEN (LIGHT) COLOUR INSERTED CLOSED (BLACK) COLOUR EXCLUDED • GREEN - channel 2 • STOP / STROBE - channel 6 EFFECT COLOUR INSERTED COLOUR EXCLUDED • BLUE - channel 3 •...
  • Seite 25 • ZOOM - channel 8 EFFECT WIDE BEAM NARROW BEAM Weiter GLOW UP STRIP 100...
  • Seite 26: Single Mode

    SINGLE MODE • RED - channel 1 • RED - channel 5 EFFECT EFFECT COLOUR INSERTED COLOUR INSERTED COLOUR EXCLUDED COLOUR EXCLUDED • GREEN - channel 2 • GREEN - channel 6 EFFECT EFFECT COLOUR INSERTED COLOUR INSERTED COLOUR EXCLUDED COLOUR EXCLUDED •...
  • Seite 27 • DIMMER - channel 9 • ZOOM - channel 12 EFFECT EFFECT OPEN (LIGHT) WIDE BEAM CLOSED (BLACK) NARROW BEAM • STOP / STROBE - channel 10 • MACRO COLOR - channel 11 EFFECT COLD TONE WARM TONE PASTEL TONE SEQ1 SKELTON EXOTIC SANGRIA FLESH PINK...
  • Seite 28 CLAY PAKY - Via Pastrengo, 3/b - 24068 Seriate (BG) Italy - Tel. +39-035-654311 - Fax +39-035-301876 - www.claypaky.it S.p.A.
