14 | Installation der Einheit

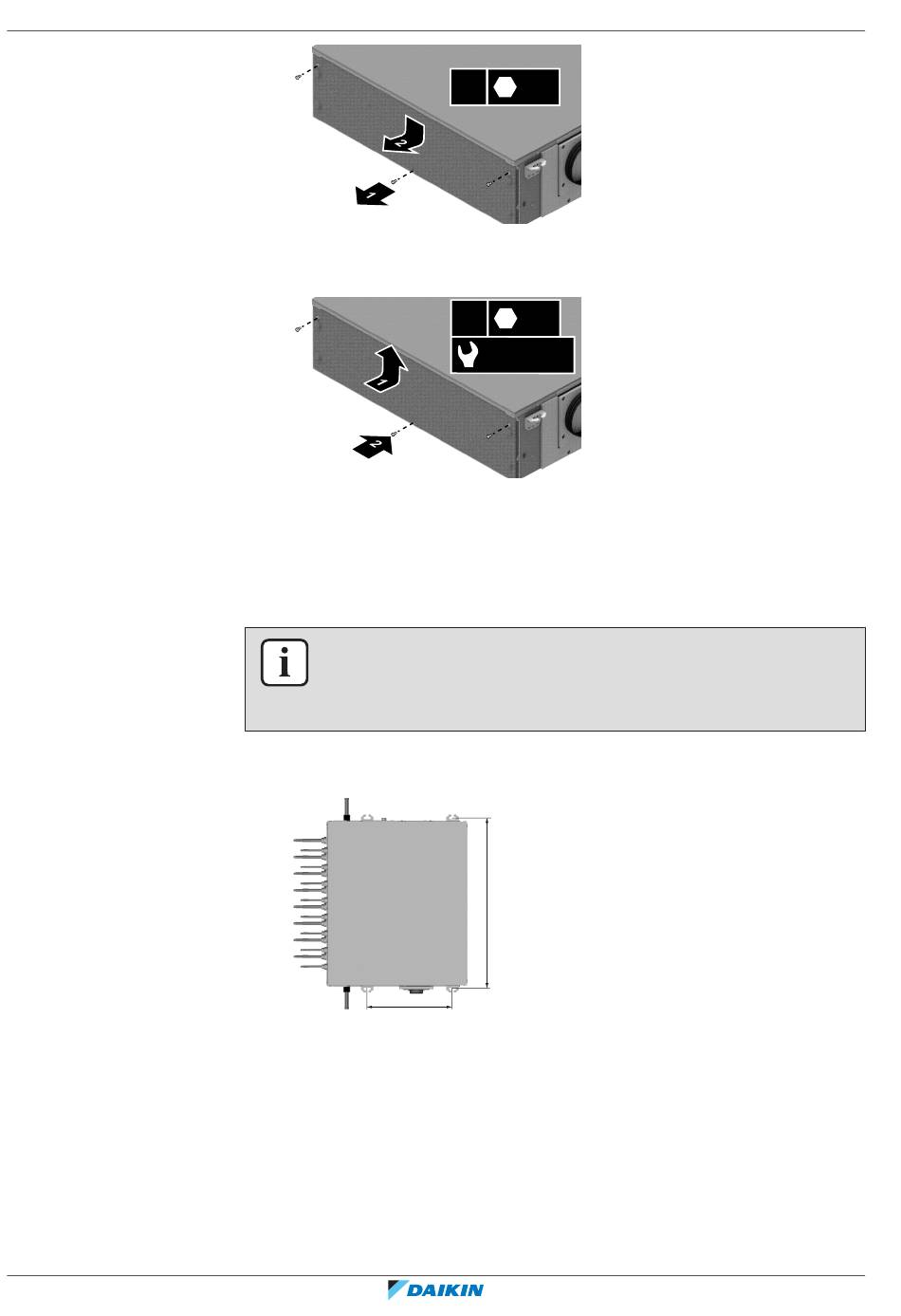

14.3.2 Die Einheit schließen
14.4 Montage der Einheit
14.4.1 Montagearbeiten an der Einheit
Referenz für Installateure und Benutzer
74
INFORMATION
Optionale Einrichtungen. Lesen Sie vor der Installation einer optionalen Einrichtung
die zugehörige Installationsanleitung. Abhängig von den Bedingungen vor Ort ist es
möglicherweise einfacher, erst die optionale Einrichtung zu installieren.
1 Installieren Sie in der Deckenplatte 4 M8 oder M10 Tragbolzen. Folgende
Abstände sind einzuhalten:
a
a Tragbolzen-Abstand (Länge): 513 mm
b Tragbolzen-Abstand (Breite):
630 mm (SV1~4A)
1030 mm (SV6~8A)
2 Auf jedem Tragbolzen eine Mutter, 2 Unterlegscheiben und eine
Doppelmutter installieren. Zwischen der Mutter und der Doppelmutter
genügend Platz lassen, um die Einheit bugsieren zu können.
3 Die Einheit positionieren, indem Sie die Aufhängebügel der Einheit zwischen
den 2 Unterlegscheiben auf die Tragbolzen hängen.
3×
SW8
3×
SW8
≤ 3.2 N·m
b
SV1A25AJV1B+SV4~8A14AJV1B
VRV 5 Sicherheitsventil
