16.1.3 Richtlinien zum Anschließen der elektrischen Leitungen
SV1A25AJV1B+SV4~8A14AJV1B
VRV 5 Sicherheitsventil
4P749917-1 – 2023.09
(a)
Wenn die Gesamtlänge der Verbindungskabel darüber hinausgeht, kann das zu
Kommunikationsfehlern führen.

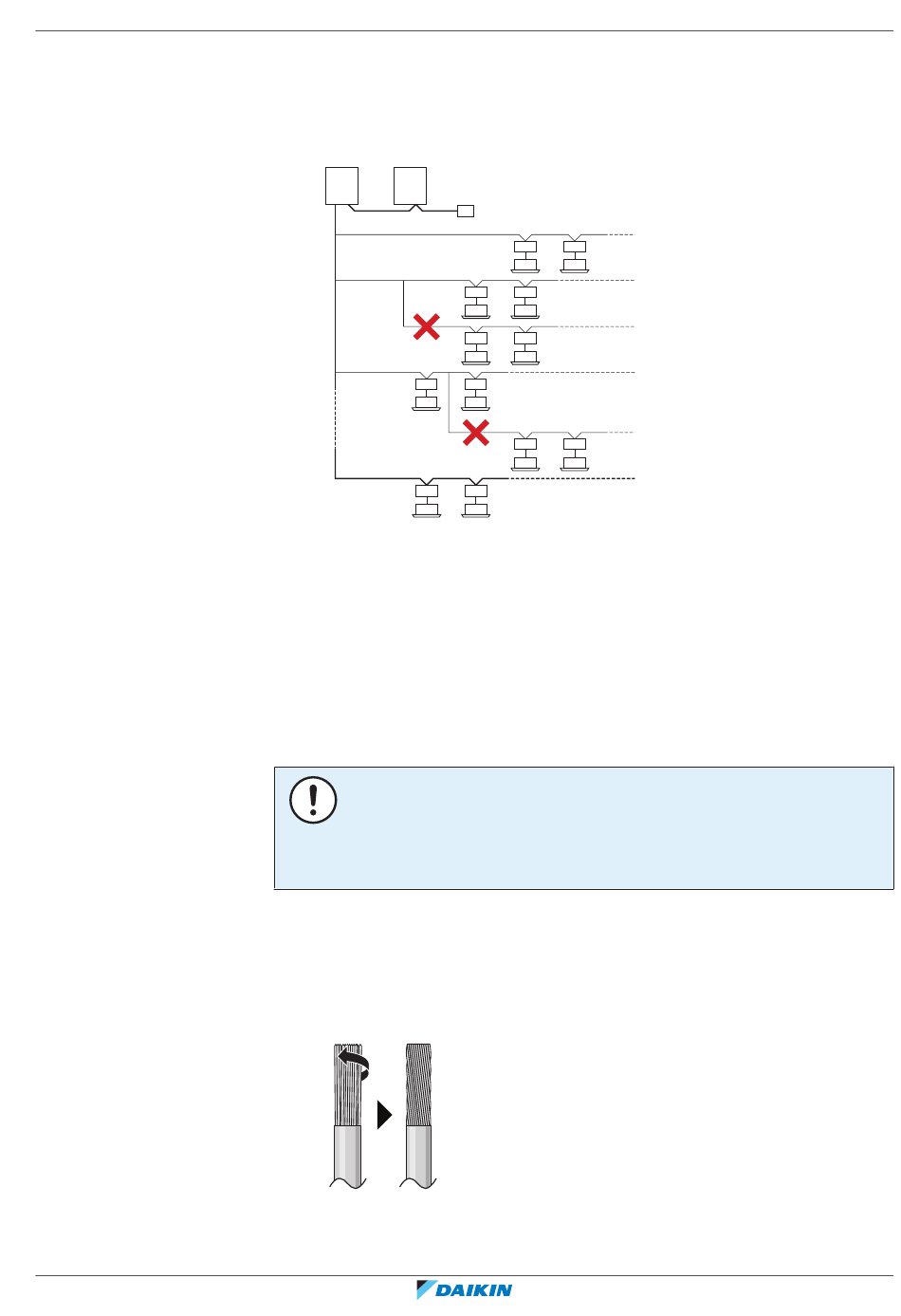

Bei der Einheit-zu-Einheit-Verkabelung sind bis zu 16 Abzweigungen möglich. Nach
einer Verzweigung des Verbindungskabels ist keine sekundäre Verzweigung
zulässig.
a a
B
A
a Außeneinheit
b Inneneinheit + SV-Einheit
c Hauptleitung
d Leitungsabzweig 1
e Leitungsabzweig 2
f Leitungsabzweig 3
g Nach einem Abzweig darf dieser nicht weiter verzweigt werden
h Zentrale Benutzerschnittstelle (usw. ...)
A Außeneinheit/Inneneinheit-Verbindungskabel
B Master/Slave-Verbindungskabel
HINWEIS
Wir empfehlen die Verwendung massiver (1-adriger) Drähte. Werden Litzen
verwendet, die Litzen leicht verdrillen, um die Enden des Leiters zu vereinigen, um
ihn direkt für die Anschlussklemme passend zu haben oder um ihn in einen runden
Crimpanschluss einzusetzen.
Das Litzenkabel für die Installation vorbereiten
Methode 1: Verdrillte Leiter
1 Die Isolierung (20 mm) von den Drähten abstreifen.
2 Das Ende des Leiters etwas verdrillen, um eine "massive" Verbindung
herzustellen.
Methode 2: Runde, gecrimpte Anschlussklemme verwenden
1 Die Drähte abisolieren und bei jedem Draht die Enden etwas verdrillen.
h
d
b
e
b
g
b
f
b
g
b
c
b
