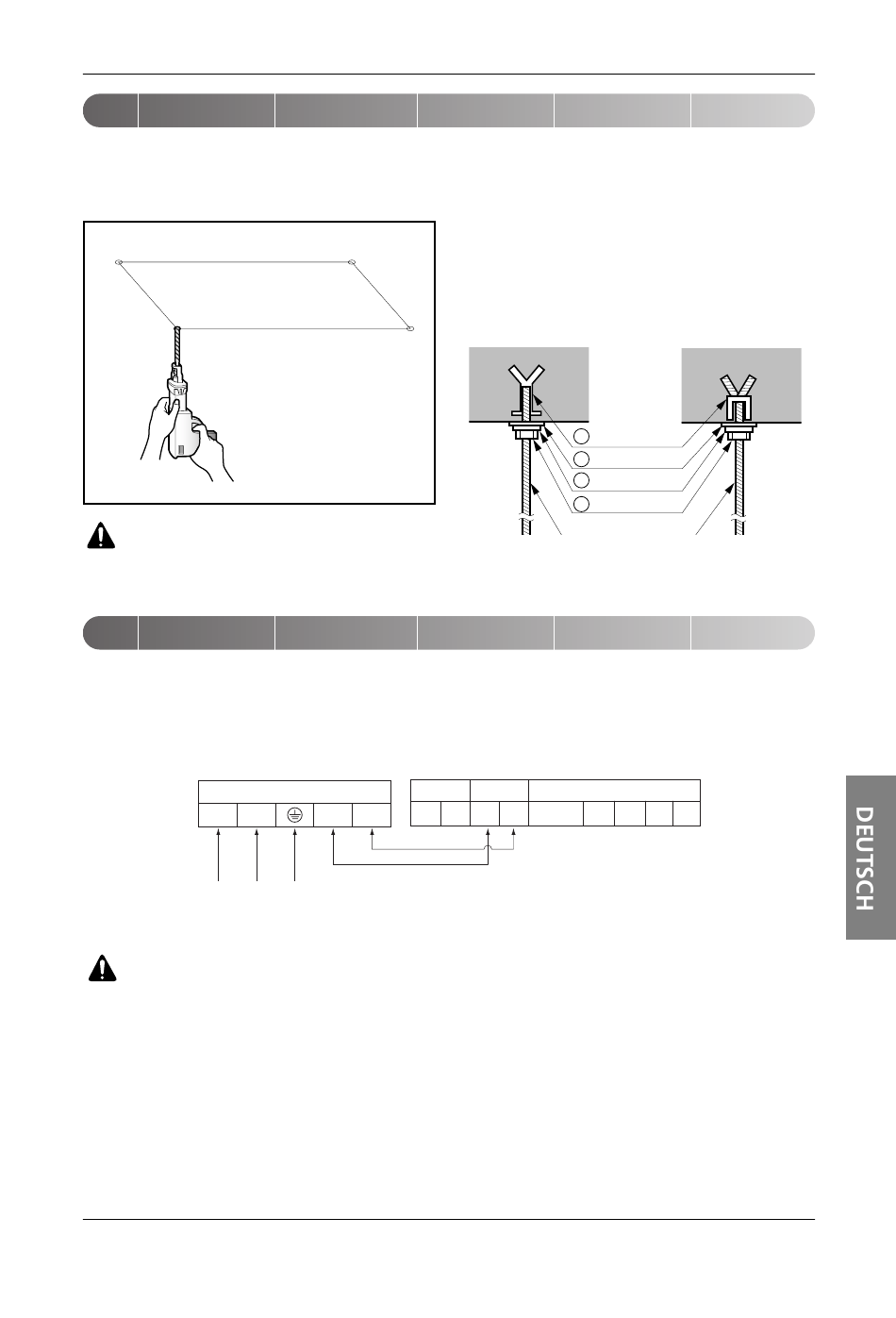

Installation der Inneneinheit

• Wählen und markieren Sie die Position für die
Befestigungsschrauben.
• Bohren Sie das Loch für die
Verankerungsschraube in die Decke.
VORSICHT:
Ziehen Sie die Mutter und Schraube an,
um zu verhindern, dass die Einheit herun-
terfällt.
Anschluss der Kabel zwischen Innen- und Außeneinheit
Schließen Sie die Kabel einzeln an die Klemmen der Hauptplatine, entsprechend des Anschlusses der
Außeneinheit, an.
• Vergewissern Sie sich, dass die Farben der Kabel der Außeneinheit und die Klemmennummer dieselben
sind wie jene der Inneneinheit.
Serie B1/B2
Anschlussleiste innen
1(L) 2(N)
NETZEINGANG INNENANLAGE
(KANN AN AUßENANLAGE ANGESCHLOSSEN WERDEN)
VORSICHT:
Vergewissern Sie sich, dass die Klemmenschrauben fest angezogen sind.
• Setzen Sie die Dübel und Scheiben auf die
Aufhängungsbolzen, um diese an der Decke zu
befestigen.
• Montieren Sie die Aufhängungsschrauben fest an
den Verankerungsdübeln.
• Befestigen Sie die Montageplatten auf den
Befestigungsschrauben (grob in die Waage brin-
gen) mit den Muttern, Scheiben und
Federscheiben.
Altes Gebäude
Outdoor unit Indoor unit
SODU SODU IDU IDU
3 4
Neues Gebäude
1 Dübel
2 Tellerscheibe
3 Federscheibe
4 Mutter
Central controller
INTERNET DRY1 DRY2 GND
12V
Montageanleitung 9
Installierung
Outdoor unit
