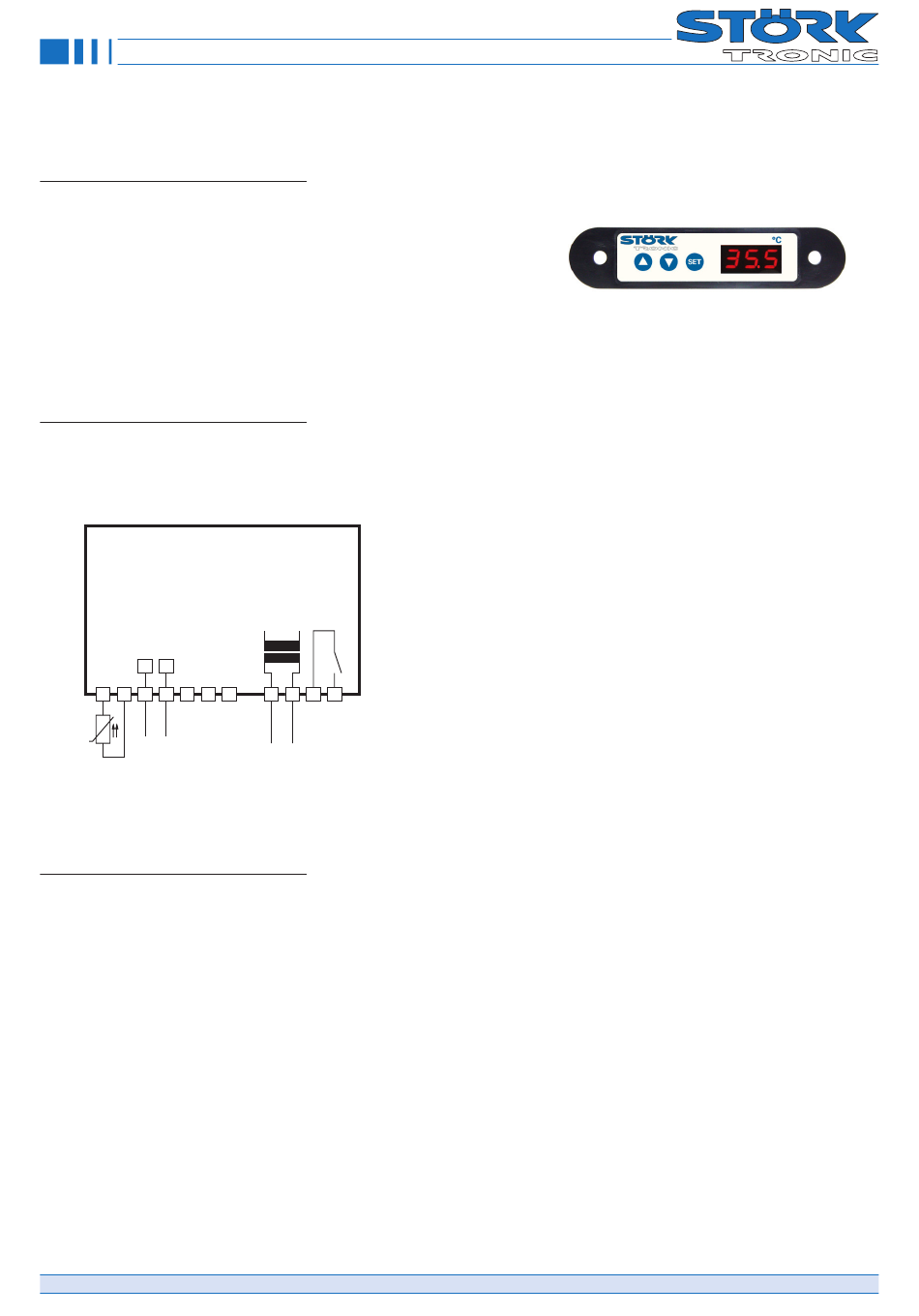

Datenblatt ST25-FA1TAR.100
Thermostatregler
Bestellnummer:
900410.004
Stand: 08.10.2020 V1.15
Anschaltplan
A
B
1
2
3
4
5
6
RS485
ST-Bus
F1: PTC/
Pt100
Produktbeschreibung
Der Regler ST25-FA1TAR.100 wurde für einfache thermostatische Anwendungen entwickelt. Das Gerät verfügt über einen
Anschluss für Widerstandsfühler PTC. Der Regler wird mit einer Spannung von 230V AC versorgt. Das eingebaute Relais hat
eine ohmsche Belastbarkeit von 16A. Induktive Lasten können bis 2,2A geschaltet werden.
Die Vernetzung des Reglers erfolgt über eine ST-Bus Schnittstelle.
Fühler:
Multiwiderstandseingang
Messbereich: abhängig vom Fühlertyp
Frontmaß:
70 mm x 19 mm
Einbaumaß:
107 mm x 24 mm
Schutzart:
Front IP65
Anschluss:
Schraubklemme
Bestellnummer: 900410.004
16(2,2)A
250V~
K1
7
1
2
3
4
230V~
© Störk-Tronic 2020 • www.stoerk-tronic.com • Änderungen vorbehalten.
V1.15
Seite 1

Werbung

loading

Inhaltszusammenfassung für STORK TRONIC ST25-FA1TAR.100

  • Seite 1 Pt100 Produktbeschreibung Der Regler ST25-FA1TAR.100 wurde für einfache thermostatische Anwendungen entwickelt. Das Gerät verfügt über einen Anschluss für Widerstandsfühler PTC. Der Regler wird mit einer Spannung von 230V AC versorgt. Das eingebaute Relais hat eine ohmsche Belastbarkeit von 16A. Induktive Lasten können bis 2,2A geschaltet werden.
  • Seite 2 Allgemeine Hinweise Bedientasten Einstellung von Regelparametern Der letzte Parameter des jeweiligen Unter- menüs (z.B. , ...) entspricht dem aktuellen Passwort dieser Ebene und kann Der Einstieg in die Parametrierung erfolgt mit Taste AUF dort verändert werden. dem gleichzeitigen Drücken der Tasten AUF und AB.
  • Seite 3 Parameter Software .100 C-Ebene (Controller) Diese Ebene enthält die Anwenderparameter. Thermostat 1 Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Sollwert Regelkreis 1 0,0 °C °C Sollwert Regelkreis 1 (*) 0,0 °C °C -99,0 ... 99,0 K 0,0 K Sollwert Offset für Schaltsinn Regelkreis 1 0: Heizkontakt 1: Kühlkontakt...
  • Seite 4 Parameter Software .100 Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Funktion Ausgang Alarm 0: Grenzwertalarm, relative Grenzen 1: Grenzwertalarm, absolute Grenzen 2: Bandalarm, relative Grenzen 3: Bandalarm, absolute Grenzen 4: Grenzwertalarm, relative Grenzen, Alarm invers 5: Grenzwertalarm, absolute Grenzen, Alarm invers 6: Bandalarm, relative Grenzen, Alarm invers 7: Bandalarm, absolute Grenzen, Alarm invers Sonderfunktion bei Temperaturalarm...
  • Seite 5 Parameter Software .100 H-Ebene (Hardware) Diese Ebene enthält die Hardwareparameter Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Tasten-Verriegelung 0: nicht verriegelt 1: verriegelt Anzeigemodus 0: ganzzahlig 1: Auflösung 0,5 °C 2: Auflösung 0,1 °C Art der Anzeige 1: Istwertanzeige 2: Sollwertanzeige Temperaturskala 0: Celsius...
  • Seite 6 Parameter Software .100 Die d-Ebene (Abtaufunktionen) Diese Ebene enthält die Parameter für die Abtauung. ACHTUNG: Die Abtauparameter wirken nur auf Regelkreis 1 Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Abtauintervall TH1 1 ... 99 h 0: keine Abtauung Abtautemperatur TH1 -99,0 ...
  • Seite 7 Parameter Software .100 Die N-Ebene (Zähler) Parameter nur über den ST-Bus erreichbar. Para- Funktion Einstellbereich Stan- Kunden- meter dardwert wert Schaltzyklen Relais K1 (untere 16Bit) Schaltzyklen Relais K1 (obere 16Bit) Löschen der Relais Schaltzyklen 0: --- 1: löschen Passwort für Z-Ebene -99 …...
  • Seite 8 Parameterbeschreibung Beschreibung C-Ebene: seitig unabhängig voneinander programmie- Relaiskontakt ren. Heizfunktion bedeutet, dass der Kontakt beim Erreichen des vorgegebenen Sollwer- : Sollwert Regelkreis 1 (Thermostat) tes fällt, also die Leistungszufuhr unterbricht. Dieser Wert entspricht dem in der 1. Bedie- Bei der Kühlfunktion zieht der Kontakt erst nungsebene eingestellten Sollwert.
  • Seite 9 Parameterbeschreibung Bei der Kühlfunktion zieht der Kontakt erst : Sonderfunktion bei Gren- an, wenn der Istwert größer ist, als der vor- zwertalarm gegebene Sollwert. Hier ist auswählbar, ob im Alarmfall die An- zeige blinken soll und/oder der Summer er- : Hysterese Regelkreis 3 obere tönen soll.
  • Seite 10 Parameterbeschreibung Beschreibung der H-Ebene: Beschreibung A-Ebene: : Funktion Ausgang K1-4 : Funktion Hybridausgang : Tastenverriegelung : Anzeige Istwert Analogeingang Die Ausgänge sind prinzipiell durch Parame- Die Tastenverriegelung ermöglicht die Sper- Der hier angezeigte Temperaturwert ist die tereinstellungen vertauschbar, um bei vorge- rung der Bedientasten.
  • Seite 11 Statusmeldungen Parameterbeschreibung Z-Ebene: Um den Wert zu bestimmen, der paramet- Z98: Passwort für Eintritt in die Ebenen- auswahl riert werden soll, müssen alle Wertigkeiten zusammengezählt werden. Mit diesem Parameter ist das Passwort ein- J1: Parametersatz stellbar für die Ebenenauswahl, d. h. bei der Mit diesem Parameter ist vorgesehen, be- Anzeige PA .
  • Seite 12 Technische Daten Messeingänge Widerstands-Fühler PTC, Pt100, 2-Leiter-Anschluss Messbereich: Pt100 -80°C...+400 °C PTC -50°C...+150 °C Messgenauigkeit bezogen auf den Regler bei 25°C: +/-0,5K und +/-0,5% vom Messbereich Ausgänge Relais, 16(2,2)A 250V, Schließerkontakt, Eingebauter Summer, ca. 85dB Anzeigen Eine dreistellige LED Anzeige, 7 mm hoch, Farbe rot, für Temperaturanzeige Stromversorgung 230V AC +10% / -15%, (50/60Hz) Anschlüsse...
