STORK TRONIC ST96-35.04 Bedienungsanleitung
Differenztemperaturregler
Quicklinks
ST96-35.04
Differenztemperaturregler
Bestellnummer 900146.001
Alte Id.Nr.: 207985
Stand: 20.09.2011

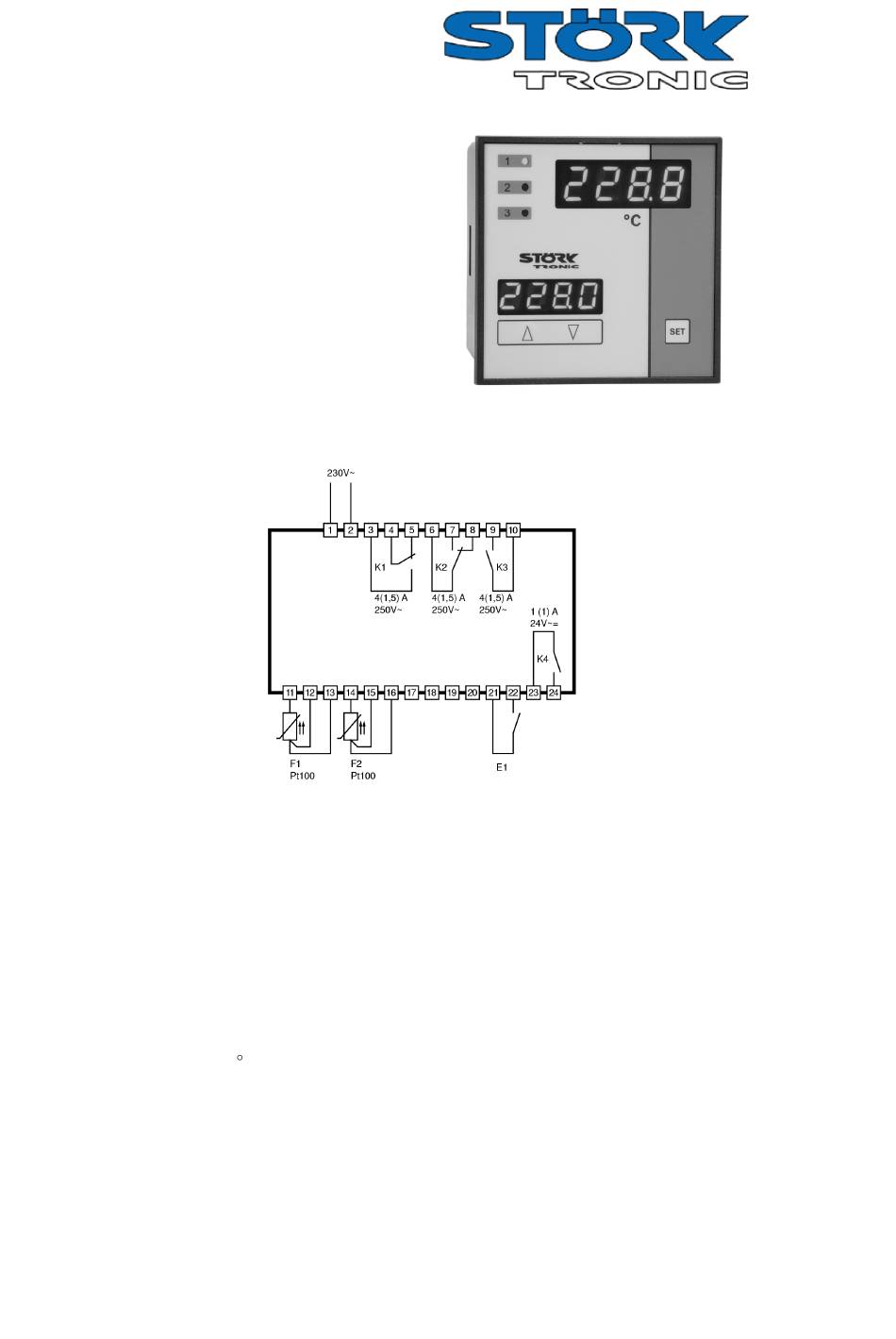

Anschaltplan

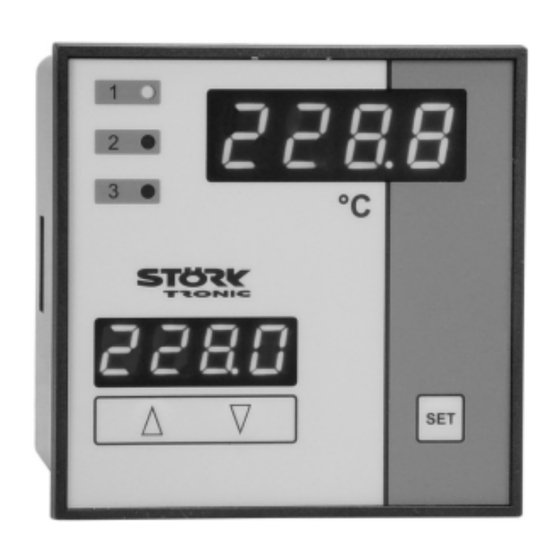

Produktbeschreibung
Der PID-Differenztemperaturregler mit 2 vierstelligen LED-Siebensegmentanzeigen, 3 Tasten und
4 Relais ist durch seine frei programmierbaren Regelfunktionen für vielfältige Einsätze geeignet.
Der Kontakt K1 wirkt direkt auf den Hauptsollwert, gebildet aus Führungsgröße und eingestell-
ter Differenztemperatur, K2 wirkt auf den Nebensollwert, der über eine Schaltdifferenz aus dem
Hauptsollwert gebildet wird oder auch frei einstellbar definiert werden kann. Der Kontakt K3 wirkt
auf einstellbare Grenzwerte.
Fühler: Pt100
Messbereich: -200...850 C
Frontmaß: 96mm x 96mm
Einbaumaß: 90,5mm x 90,5mm
Anschluss: steckbare Schraubklemme
Verwandte Anleitungen für STORK TRONIC ST96-35.04
Inhaltszusammenfassung für STORK TRONIC ST96-35.04
- Seite 1 ST96-35.04 Differenztemperaturregler Bestellnummer 900146.001 Alte Id.Nr.: 207985 Stand: 20.09.2011 Anschaltplan Produktbeschreibung Der PID-Differenztemperaturregler mit 2 vierstelligen LED-Siebensegmentanzeigen, 3 Tasten und 4 Relais ist durch seine frei programmierbaren Regelfunktionen für vielfältige Einsätze geeignet. Der Kontakt K1 wirkt direkt auf den Hauptsollwert, gebildet aus Führungsgröße und eingestell- ter Differenztemperatur, K2 wirkt auf den Nebensollwert, der über eine Schaltdifferenz aus dem...
- Seite 3 SOFTWARE .04 Einstellmöglichkeiten Taste AUF Durch Drücken dieser Taste wird der Parameter oder Parameterwert vergrößert. Taste AB Durch Drücken dieser Taste wird der Parameter oder Parameterwert verkleinert. Bei Alarm wird die Summerfunktion durch Drücken der Taste ausgeschaltet. Taste SET Während diese Taste gedrückt ist, wird der Sollwert angezeigt. Diese Taste wird außerdem zur Parametereinstellung gebraucht.
- Seite 4 Zweite Bedienungsebene (P-Parameter): Einstellung von Regelparametern Durch gleichzeitiges Drücken der AUF- und AB-Taste für mindestens 4 Sekunden gelangt man in eine Parameterliste für Regelparameter (beginnend bei P1). Mit der AUF-Taste kann die Liste nach oben und mit der AB-Taste wieder nach unten durchgeblättert werden.
- Seite 5 Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter Einstellung Einstellung P44**** Skalierung -10,0...+10,0 V 0,0 V Stellgrößenausgabe, mittig (0 % Leistung) P45**** Skalierung -10,0...+10,0 V -10,0 V Stellgrößenausgabe, unten (100 % Kühlleistung) * Parameter nur dann vorhanden, wenn K1 als Thermostat arbeitet ** Parameter nur dann vorhanden, wenn K2 als Thermostat arbeitet *** Parameter nur dann vorhanden, wenn K1 oder K2 als PID-Regler arbeitet **** Parameter nur dann vorhanden, wenn ein Analogausgang vorhanden ist...
- Seite 6 Parameterbeschreibung: P1: Sollwert S2/Delta W Der zweite Sollwert wirkt auf den Regelkontakt 2 und kann in 2 Ausführungen eingestellt werden: (siehe Parameter A5 für die Auswahl). Erste Reglerausführung (vgl. Bild 1): Zweite Reglerausführung (vgl. Bild 2): Die Kontakte K1 und K2 sind über eine Die Kontakte K1 und K2 sind unabhängig Schaltdifferenz Delta...
- Seite 7 Die Parameter P7 bis P10 sind nur dann vorhanden, wenn entweder K1 oder K2 als PID- Regler arbeiten (A6 = 1 oder A7 = 1) P7: Proportionalbereich Einstellung des Proportionalbereichs der PID-Regelung. Der Proportionalanteil wirkt so, dass bei Annäherung des Istwertes an den Sollwert die Stellgröße linear von +/-100% auf 0% reduziert wird.
- Seite 8 Wird bei Grenzwertalarm nur ein Schaltpunkt gewünscht, stellt man den nicht benötigten zweiten Schaltpunkt auf einen Wert außerhalb des Arbeitsbereiches des Reglers und wählt vorzugsweise die Betriebsart mit absoluten Grenzwerten. Funktion als Grenzwertalarm (vgl. Bild 5): Funktion als Bandalarm (vgl. Bild 6): Sollte der Istwert außerhalb der eingestellten Umgekehrtes Schaltverhalten...
- Seite 9 Skalierungsbeispiel 1 : Skalierungsbeispiel 2: Ausgabe der Stellgrößen für Heizen und Ausgabe der Stellgröße für Heizen im Kühlen im Bereich -10,0...+10,0 V mit Bereich +2,0...+10,0 V P43 = +10,0 V, P44 = 0,0 V, P45 = -10,0 V. mit P43 = 10,0 V, P44 = 2,0 V, P45 = 2,0 V Diese Parametrierung entspricht der (vgl.
- Seite 10 Dritte Bedienungsebene, (A-Parameter): Einstellung von Regelparametern Die dritte Bedienebene ist erreichbar, indem zuerst die zweite Ebene aufgesucht wird und dort die Parameterliste bis zum höchsten Parameter (P45) durchgeblättert wird. Danach wird nur die AUF- Taste für mindestens 10 Sekunden gedrückt. Es erscheint die Meldung “PA” in der Anzeige. Durch anschließendes gleichzeitiges Drücken der AUF- und AB-Taste für mindestens 4 Sekunden gelangt man in die Parameterliste der dritten Bedienebene (beginnend bei A1).
- Seite 11 Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter Einstellung Einstellung Sonderfunktionen bei 0: nicht aktiv Grenzwertalarm 1: Anzeige blinkt 2: K4 fällt ab, Anzeige blinkt nicht 3: K4 fällt ab, Anzeige blinkt Sonderanzeige 0: Nicht aktiv (bei Pos. 4+5 1: ob. stets Sollwertanzeige Sollwertanzeige falls keine 2: unt.
- Seite 12 Parameterbeschreibung: Die folgenden Werte können die Geräteeigenschaften verändern und sind daher mit größter Sorgfalt vorzunehmen: A1: Schaltsinn Regelkontakt 1 A2: Schaltsinn Regelkontakt 2 Den Schaltsinn, also Kühl- oder Heizfunktion, kann man für die Regelkontakte werkseitig unabhängig voneinander programmieren. Heizfunktion bedeutet, dass der Kontakt beim Erreichen des vorgegebenen Sollwertes fällt, also die Leistungszufuhr unterbricht.
- Seite 13 Im gesperrten Zustand werden die Parameter angezeigt, aber eine Veränderung über die Tasten ist nicht möglich. Beim Versuch, die Parameter trotz Tastenverriegelung zu verstellen, erscheint die Meldung ”---” in der Anzeige. A30: Funktion Alarmkontakt Dieser Parameter dient zur Auswahl eines Grenzwert- oder Bandalarms am Alarmkontakt. Dabei wird gleichzeitig festgelegt, ob die Grenzwerte relativ zum Sollwert oder absolut, also frei einstellbar, vorgegeben werden.
- Seite 14 Technische Daten zu ST96.35.04 Eingang Extern potentialfreier Schaltkontakt, Funktion siehe Parameter b0. Messeingänge Widerstandsthermometer Pt100-3L Widerstandsthermometer Pt100-3L Messbereich: -200...850 °C Messgenauigkeit:0,5 K bzw. 1 K, bedingt durch die Anzeigenauflösung (ohne Fühler) Ausgänge Relais, Wechslerkontakt, 4(1,5)A 250V~ Relais, Wechslerkontakt, 4(1,5)A 250V~ Relais, Schließerkontakt, 4(1,5)A 250V~ Relais, Schließerkontakt, 1A 24V Anzeigen...
