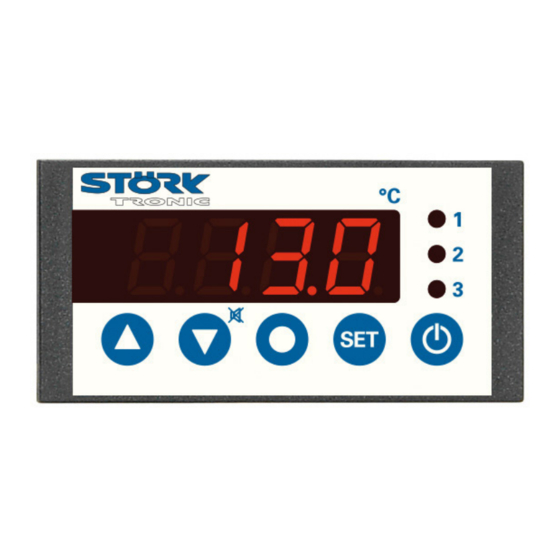

Datenblatt ST710-KHJA.03
Temperaturregler
Bestellnummer:
900210.006
Stand: 08.02.2019
Anschaltplan
8
(1,5) A
8
(1,5) A
6
(0,5) A
250V~
250V~
250V~
K1
K2
K3
1
2
3
4
5
6
Produktbeschreibung
Die schaltenden Ausgänge des thermostatischen Reglers sind als
- Zweipunktregler mit Alarmkontakt
- Dreipunktregler mit Alarmkontakt
- Zweistufenregler mit Alarmkontakt
- Dreistufenregler
programmierbar.
Neben der Standby Taste steht eine weitere Taste für unterschiedlich parametrierbare Funktionen zur Verfügung.
Fühler:
PTC
Messbereich: -50...150 °C
Frontmaß:
84mm x 42mm
Einbaumaß:
67,5mm x 31,5mm
Schutzart:
Frontseite IP65
Anschluss:
Schraubklemme
Versorgung:
230V
Bestellnummer: 900210.006
7
8
9
10
11
12
230V~
F1
PTC
© Störk-Tronic 2019 • www.stoerk-tronic.com • Änderungen vorbehalten.
Seite 1
Werbung
Verwandte Anleitungen für STORK TRONIC ST710-KHJA.03
Inhaltszusammenfassung für STORK TRONIC ST710-KHJA.03
- Seite 1 Datenblatt ST710-KHJA.03 Temperaturregler Bestellnummer: 900210.006 Stand: 08.02.2019 Anschaltplan (1,5) A (1,5) A (0,5) A 250V~ 250V~ 250V~ 230V~ Produktbeschreibung Die schaltenden Ausgänge des thermostatischen Reglers sind als - Zweipunktregler mit Alarmkontakt - Dreipunktregler mit Alarmkontakt - Zweistufenregler mit Alarmkontakt - Dreistufenregler programmierbar.
-
Seite 2: Allgemeine Hinweise
Allgemeine Hinweise Bedientasten Bedienebenen: Taste 1: AUF Durch Drücken dieser Taste wird der Parameter oder Parameterwert vergrößert. >4 Sek. Taste 2: AB Durch Drücken dieser Taste wird der Parameter oder Parameter- wert verkleinert. Bei Alarm wird die Sum- merfunktion durch Drücken der Taste aus- geschaltet. - Seite 3 Parameter Software .03 Erste Bedienungsebene (Sollwert) Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Sollwert Regelkontakt 1 0,0 °C S1‘ 0,0 °C/K ≠0 und =2 bzw. 3: -99...+99,9 K falls Sollwert bei geschlossenem Eingang E1 P4...P5, falls Zweite Bedienungsebene (P-Parameter): Para- Funktionsbeschreibung Einstellbereich...
- Seite 4 Parameter Software .03 Dritte Bedienungsebene (A-Parameter): Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Schaltsinn Regelkontakt 1 0: Heizkontakt 1: Kühlkontakt Schaltsinn Regelkontakt 2 0: Heizkontakt 1: Kühlkontakt Funktion von Regelkontakt 1 bei Fühler- 0: bei Fehler ab fehler 1: bei Fehler an Funktion von Regelkontakt 2 bei Fühler- 0: bei Fehler ab fehler...
- Seite 5 Parameter Software .03 Para- Funktionsbeschreibung Einstellbereich Standard- Kunden- meter wert wert Fühlerauswahl 11: PT100 Zweileiteranschluss 12: PT100 Dreileiteranschluss 21: PTC 22: PT1000 Zweileiteranschluss 23: PT1000 Dreileiteranschluss 31: Spannungseingang 2-10V bzw. Stromeingang 4-20mA 32: Spannungseingang 0-10V bzw. Stromeingang 0-20mA Softwarefilter 1: nicht aktiv Mittelwert über: 2: 2 Messwerte (ca.
-
Seite 6: Parameterbeschreibung
Parameterbeschreibung Zweite Bedienungsebene, Relaiskontakt (P-Parameter): : Istwert Sollwert obere Anzeige des momentanen Istwertes. Wird Grenze durch Parameter =1 der Sollwert ange- Sollwert Hysterese zeigt, so kann der Istwert nur über diesen Parameter angezeigt werden. untere Grenze : Sollwert/Delta W für Kontakt K2 Der zweite Sollwert wirkt auf den Regelkon- takt 2 und kann in 2 Ausführungen einge- stellt werden: (siehe Parameter... - Seite 7 Parameterbeschreibung die Parameter trotz Tastenverriegelung zu ter PID-Charakteristik ist sie wirkungslos. : Hysterese Alarm, einseitig verstellen, erscheint die Meldung ”---” in der Siehe dazu auch die Bilder 1 - 4. Die Hysterese ist an den eingestellten Gren- Anzeige. zwert einseitig angesetzt. Sie ist wirksam je : Mindestaktionszeit Regelkon- nach Alarmdefinition (siehe Bilder).
- Seite 8 Statusmeldungen absenkung realisiert werden. In der Einstel- : Ausgangsverbindung Relais K1 lung =3 wird der Zustand des externen : Ausgangsverbindung Relais K2 Eingang durch die LED 3 im Display ange- : Ausgangsverbindung Relais K3 zeigt. Ein Alarm kann dann durch z.B. eine Je nach verwendeter Hardware können die blinkende Anzeige signalisiert werden.
-
Seite 9: Technische Daten
Technische Daten Messeingänge Widerstandsthermometer PTC Messbereich: -50°C...+150 °C Genauigkeit: ±0,5K ± 0,5 % bei 25 °C, ohne Fühler ±1K ± 0,5 % über den gesamten Temperaturbereich (0...+55 °C), ohne Fühler Ausgänge K1: Relais, Schließerkontakt 8(1,5)A 250 V, Funktion siehe Parameter A90 K2: Relais, Schließerkontakt 8(1,5) A 250 V, Funktion siehe Parameter A91 K3: Relais, Schließerkontakt 6(0,5) A 250 V, Funktion siehe Parameter A92 Zusätzlich eingebauter Summer, 85 dB...
