Datenblatt ST48-JAUV.100
Thermostatregler
Bestellnummer:
900305.002
Stand: 09.12.2015 V1.06
Anschaltplan
F1:
F1:
PTC
Pt 100,
Th"J", Th"K",
3
2
1
3
2
1
8(1,5)A
1
2
12-24V~
16-36V=

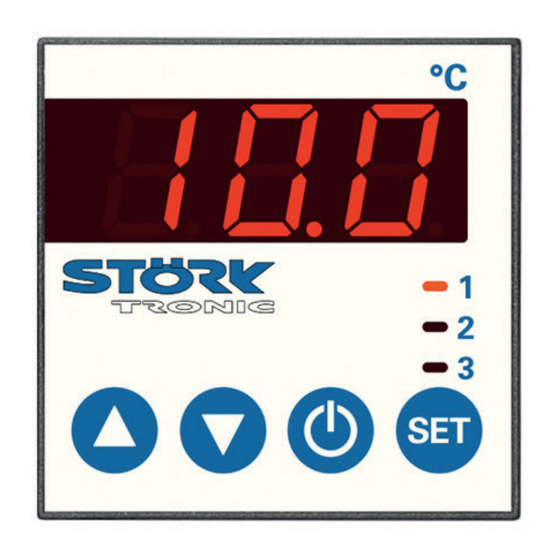

Produktbeschreibung
Der Regler ST48-JAUV.100 wurde für einfache thermostatische Regelungen entwickelt. Über eine Folientastatur mit 4 Tasten
werden der Sollwert und alle Parameter des Reglers eingestellt.
Der Regler kann mit einer Spannung von 12-24V AC versorgt werden. Das eingebaute Relais hat eine ohmsche Belastbar-
keit von 8A. Induktive Lasten können bis 1,5A geschaltet werden.
Fühler:
Universalfühlereingang
Messbereich: abhängig vom Fühlertyp
Frontmaß:
48mm x 48mm
Einbaumaß:
45,2mm x 45,2mm
Dichtigkeit:
Frontseite IP65
Anschluss:
steckbare Schraubklemme
Bestellnummer: 900305.002
28V~
K1
3
4
© Störk-Tronic 2015 • www.stoerk-tronic.com • Änderungen vorbehalten.
V1.06
Seite 1
Werbung
Verwandte Anleitungen für STORK TRONIC ST48-JAUV.100
Inhaltszusammenfassung für STORK TRONIC ST48-JAUV.100
- Seite 1 16-36V= Produktbeschreibung Der Regler ST48-JAUV.100 wurde für einfache thermostatische Regelungen entwickelt. Über eine Folientastatur mit 4 Tasten werden der Sollwert und alle Parameter des Reglers eingestellt. Der Regler kann mit einer Spannung von 12-24V AC versorgt werden. Das eingebaute Relais hat eine ohmsche Belastbar- keit von 8A.
- Seite 2 Allgemeine Hinweise Bedientasten Bedienebenen: Einstellung von Regelparametern Parametrierung des Sollwertes Die Auswahl der Ebenen erfolgt umlaufend Taste AUF mit der AUF- bzw. AB-Taste. Drückt man die Der Sollwert ist direkt durch Drücken der SET-Taste wird das Passwort der jeweiligen Durch Drücken dieser Taste wird der Para- ’SET’...
- Seite 3 Allgemeine Hinweise Reglerstruktur Blockschaltbild der Regelstruktur. Über die verschiedenen Parameter ( ) kann jedem Ausgang eine spezielle Regelfunktion zuge- ordnet werden. Jedes Regelmodul wird über die entsprechenden Parameter konfiguriert. C1...11 Thermostat 1 C21...29 Thermostat 2 A1...40 Istwert C41...49 Thermostat 3 C61...65 Alarm Hybrid...
- Seite 4 Parameter Software .100 C-Ebene (Controller) Diese Ebene enthält die Anwenderparameter. Thermostat 1 Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Sollwert Regelkreis 1 0,0 °C °C Sollwert Regelkreis 1 (*) 0,0 °C °C -99,0 ... 99,0 K 0,0 K Sollwert Offset für Schaltsinn Regelkreis 1 0: Heizkontakt 1: Kühlkontakt...
- Seite 5 Parameter Software .100 Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Funktion Ausgang Alarm 0: Grenzwertalarm, relative Grenzen 1: Grenzwertalarm, absolute Grenzen 2: Bandalarm, relative Grenzen 3: Bandalarm, absolute Grenzen 4: Grenzwertalarm, relative Grenzen, Alarm invers 5: Grenzwertalarm, absolute Grenzen, Alarm invers 6: Bandalarm, relative Grenzen, Alarm invers 7: Bandalarm, absolute Grenzen, Alarm invers Sonderfunktion bei Temperaturalarm...
- Seite 6 Parameter Software .100 H-Ebene (Hardware) Diese Ebene enthält die Hardwareparameter Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Tasten-Verriegelung 0: nicht verriegelt 1: verriegelt Anzeigemodus 0: ganzzahlig 1: Auflösung 0,5 °C 2: Auflösung 0,1 °C Art der Anzeige 1: Istwertanzeige 2: Sollwertanzeige Anzeigemodus Anzeige 2 0: ganzzahlig...
- Seite 7 Parameter Software .100 Die A-Ebene (Analogwerte) Diese Ebene enthält die Parameter für analoge Ein- bzw. Ausgänge Para- Funktion Einstellbereich Standard- Kunden- meter wert wert Anzeige Istwert Analogeingang Istwertkorrektur Analogeingang -99,0 ... 99,9 K Wichtungsfaktor Analogeingang 0,50 ... 1,50 1,00 Typ Analogeingang 1: Thermoelement Type J 2: Thermoelement Type K 11: Pt100 Zweileiter...
- Seite 8 Parameterbeschreibung Beschreibung C-Ebene: : Schaltsinn Regelkreis 2 Relaiskontakt Den Schaltsinn, also Kühl- oder Heizfunkti- : Sollwert Regelkreis 1 (Thermostat) on, kann man für die Regelkontakte werk- Dieser Wert entspricht dem in der 1. Bedie- seitig unabhängig voneinander programmie- nungsebene eingestellten Sollwert. ren.
- Seite 9 Parameterbeschreibung ren. Heizfunktion bedeutet, dass der Kontakt : Funktion Ausgang Alarm beim Erreichen des vorgegebenen Sollwer- Der Ausgang Alarm wertet einen oberen und tes fällt, also die Leistungszufuhr unterbricht. einen unteren Grenzwert (siehe Parameter Bei der Kühlfunktion zieht der Kontakt erst ) aus.
- Seite 10 Parameterbeschreibung : Alarmunterdrückung nach „Netz- : Anzeige Standby : Abtauzeitbegrenzung Ein“, „Sollwert“ Im Standby Modus erscheint in der Anzeige Nach der hier eingestellten Zeit wird der Ab- Dieser Parameter ermöglicht die Verzöge- der hier eingestellte Wert. tauvorgang beendet. rung des Einschaltens des Alarms nach : Mode nach „Netz-ein“...
- Seite 11 Statusmeldungen Meldung Ursache Maßnahmen Fühlerfehler Istwertsensor Kontrolle des Fühlers (H: Bruch oder L: Kurzschluss am Fühler F1) Fühlerfehler Istwertsensor Kontrolle des Fühlers (H: Bruch oder L: Kurzschluss an Dreileiterkorrektur) 0: Fehler Programmspeicher Reparatur des Reglers 1: Fehler Parameterspeicher => ALLE AUSGÄNGE WERDEN ABGESCHALTET Bereichsüberschreitung der Anzeige bzw.
- Seite 12 Technische Daten Messeingänge Temperaturfühler, Auswahl aus folgenden Typen: Typ J: Messbereiche: -99°C...+999°C (Nullstellenkompensation 25,0°C) Typ K: -99°C...+999°C (Nullstellenkompensation 25,0°C) Pt100-2: -99°C...+580°C Pt100-3: -99°C...+450°C (max. 2x 20R Leitungswiderstand) Pt1000-2: -99°C...+400°C Pt1000-3: -99°C...+400°C (max. 2x 20R Leitungswiderstand) PTC: -50°C...+150°C Die Messbereiche beziehen sich auf den Regler und setzen einen geeigneten Fühler voraus. Messgenauigkeit bezogen auf den gesamten Messbereich +/- 0,5 % Ausgänge Relais 8(1,5)A 28V, Schließerkontakt, Funktion siehe Parameter H41...
