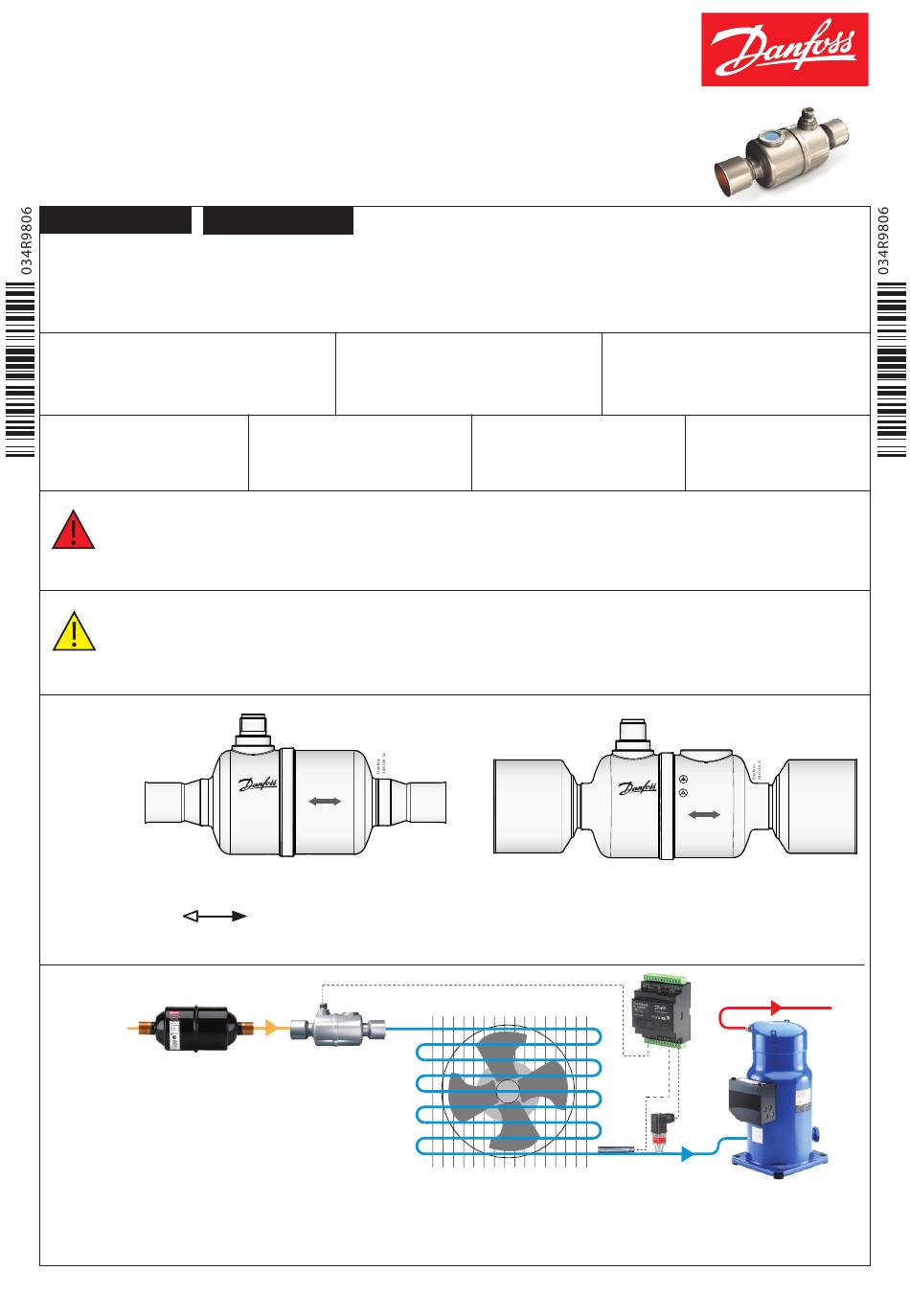

Installation guide
Colibri® Electric Expansion Valves
Type ETS 12C, ETS 24C, ETS 25C, ETS 50C, ETS 100C
German
Kältemittel / Fluides:
R449A, R449B, R452A, R1270, R600, R600a, R22, R23, R227, R417A, R444B, R447A, R448A, R454B, R422A, R422D,
R427A, R502, R513A, R413A, R438A, R450A, R455B, R454C, R454A, R452B and *L40
*R-number allocation by ASHRAE is pending
Umgebungstemperatur:
Température ambiante:
Min. -40 °C, Max. 70 °C
Schrittmotortyp:
Type de moteur pas à pas:
Bipolar
Bitte das ETS nicht direkt mit einer
Spannungsquelle verbinden. Schließen
Sie das Ventil nur an geeignete Regler/
Steuergeräte an.
Ventile werden in offener Position geliefert,
bereit zum Löten. Für den manuellen
Betrieb / Wartung von ETS C Ventilen, ist ein
AST -g-Servicemodul als Zubehör erhältlich.
Durchflussrichtung /
Sens d'écoulement
Bi-flow /
Bi-directionnel
Reverse flow
Anwendung /
Application
Das Ventil direkt am Verdampfer montieren.
Placez la vanne près de l'évaporateur.
Es wird empfohlen, Filtertrockner von Danfoss vor dem Expansionsventil
oder einem Filter für Partikel von 150 µm oder kleiner ist.
Il est recommandé d'utiliser un filtre déshydrateur Danfoss avant la vanne de
détente, ou un filtre à particules de 150 microns ou moins.
© Danfoss | DCS (sw) | 2017.09
French
R410A, R404A, R507, R134a, R407A, R407B, R407C, R407F, R32, R290, R1234ze, R1234yf,
Kältemitteltemperatur:
Température du fluide:
Min. -40 °C, Max. 70 °C
Stromaufnahme:
Courant de phase:
800 mA Peak (600 mA RMS)
MADE IN DENMARK
Colibri® Electric
Expansion valve
Reverse
Normal
ETS XXXC
N0311A
10 Ω, 800mA peak
PS 50bar / MWP 735psig
-40/+70°C / -40/+158°F
034GXXXX
Normaler Durchfluss
(ETS 25C und ETS 100C mit Schauglas für Flashgas Erkennung)
Sens normal
(ETS 25C pour ETS 100C - à l'aide du voyant de détection de gaz flash)
ETS Colibri®
ENGINEERING
T O M O R R O W
Widerstand, Spule:
Résistance de la bobine:
10 Ω
(20
°C)
Ne pas raccorder directement le moteur à
une alimentation ac. / dc. Raccorder la vanne
au régulateur approprié.
Les vannes sont livrées en position ouverte, prêtes
pour le brasage.
Un pilote d'entretien AST-g est disponible pour
manœuvrer les vannes ETS C.
MADE IN DENMARK
Colibri® Electric
Expansion valve
ETS XXXC
N0311A
10 Ω, 800mA peak
PS 50bar / MWP 735psig
-40/+70°C / -40/+158°F
034GXXXX
Max. Betriebsdruck:
Pression de service max.:
50 bar(g)
Max. Schritte:
Nombre de pas total:
600 full steps
GREEN:
DRY
YELLOW: WET
Reverse
Normal
Danfoss
Danfoss
R64-3002.1
R64-3002.11
DKRCC.PI.VD1.F5.ML | 3
