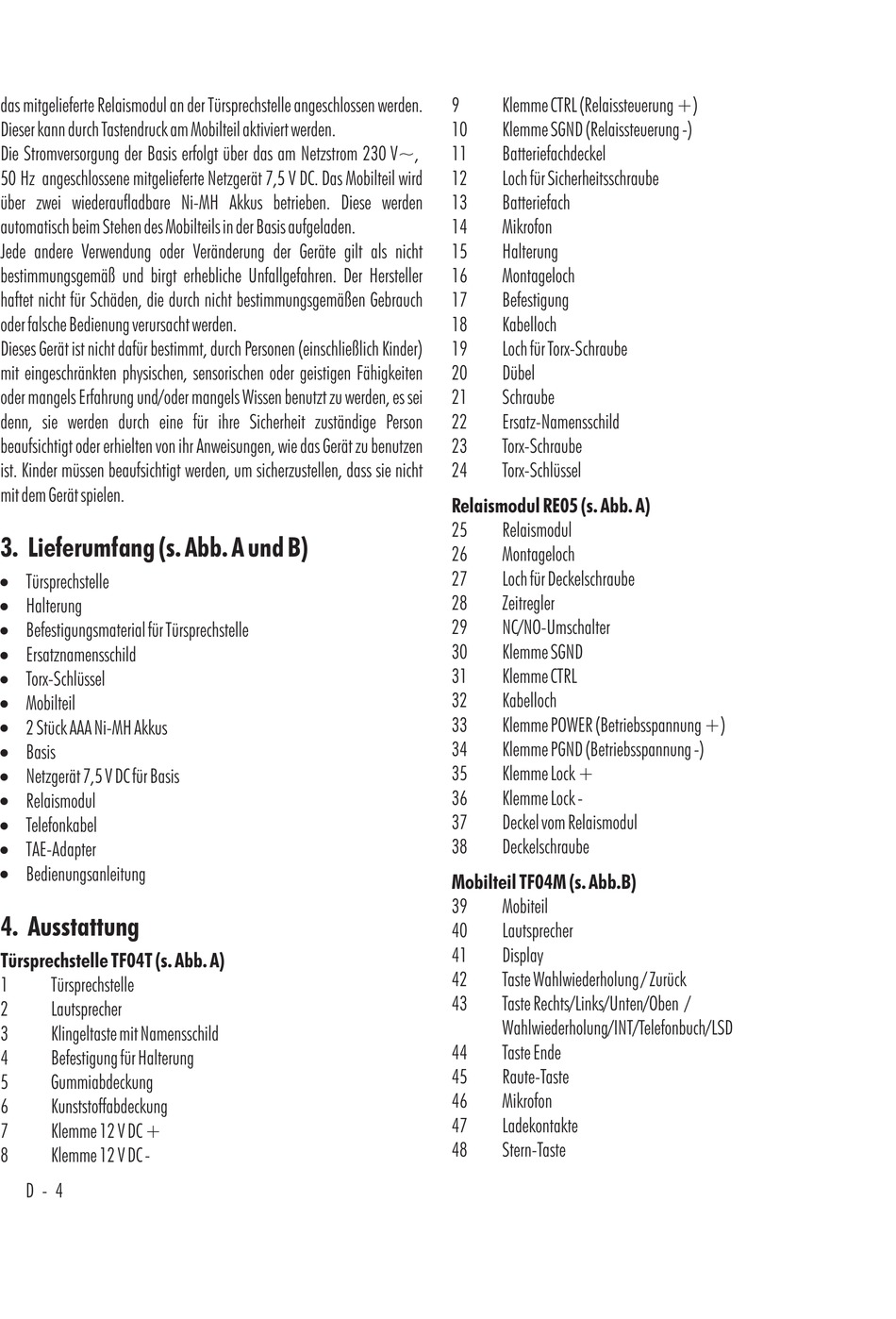

das mitgelieferte Relaismodul an der Türsprechstelle angeschlossen werden.
Dieser kann durch Tastendruck am Mobilteil aktiviert werden.
Die Stromversorgung der Basis erfolgt über das am Netzstrom 230 V~,
50 Hz angeschlossene mitgelieferte Netzgerät 7,5 V DC. Das Mobilteil wird
über zwei wiederaufladbare Ni-MH Akkus betrieben. Diese werden
automatisch beim Stehen des Mobilteils in der Basis aufgeladen.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
oder falsche Bedienung verursacht werden.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei
denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
3. Lieferumfang (s. Abb. A und B)
!
Türsprechstelle
!
Halterung
!
Befestigungsmaterial für Türsprechstelle
!
Ersatznamensschild
!
Torx-Schlüssel
!
Mobilteil
!
2 Stück AAA Ni-MH Akkus
!
Basis
!
Netzgerät 7,5 V DC für Basis
!
Relaismodul
!
Telefonkabel
!
TAE-Adapter
!
Bedienungsanleitung

4. Ausstattung

Türsprechstelle TF04T (s. Abb. A)
1 Türsprechstelle
2 Lautsprecher
3 Klingeltaste mit Namensschild
4 Befestigung für Halterung
5 Gummiabdeckung
6 Kunststoffabdeckung
7 Klemme 12 V DC +
8 Klemme 12 V DC -
D - 4
9 Klemme CTRL (Relaissteuerung +)
10 Klemme SGND (Relaissteuerung -)
11 Batteriefachdeckel
12 Loch für Sicherheitsschraube
13 Batteriefach
14 Mikrofon
15 Halterung
16 Montageloch
17 Befestigung
18 Kabelloch
19 Loch für Torx-Schraube
20 Dübel
21 Schraube
22 Ersatz-Namensschild
23 Torx-Schraube
24 Torx-Schlüssel
Relaismodul RE05 (s. Abb. A)
25 Relaismodul
26 Montageloch
27 Loch für Deckelschraube
28 Zeitregler
29 NC/NO-Umschalter
30 Klemme SGND
31 Klemme CTRL
32 Kabelloch
33 Klemme POWER (Betriebsspannung +)
34 Klemme PGND (Betriebsspannung -)
35 Klemme Lock +
36 Klemme Lock -
37 Deckel vom Relaismodul
38 Deckelschraube
Mobilteil TF04M (s. Abb.B)
39 Mobiteil
40 Lautsprecher
41 Display
42 Taste Wahlwiederholung / Zurück
43 Taste Rechts/Links/Unten/Oben /
Wahlwiederholung/INT/Telefonbuch/LSD
44 Taste Ende
45 Raute-Taste
46 Mikrofon
47 Ladekontakte
48 Stern-Taste
