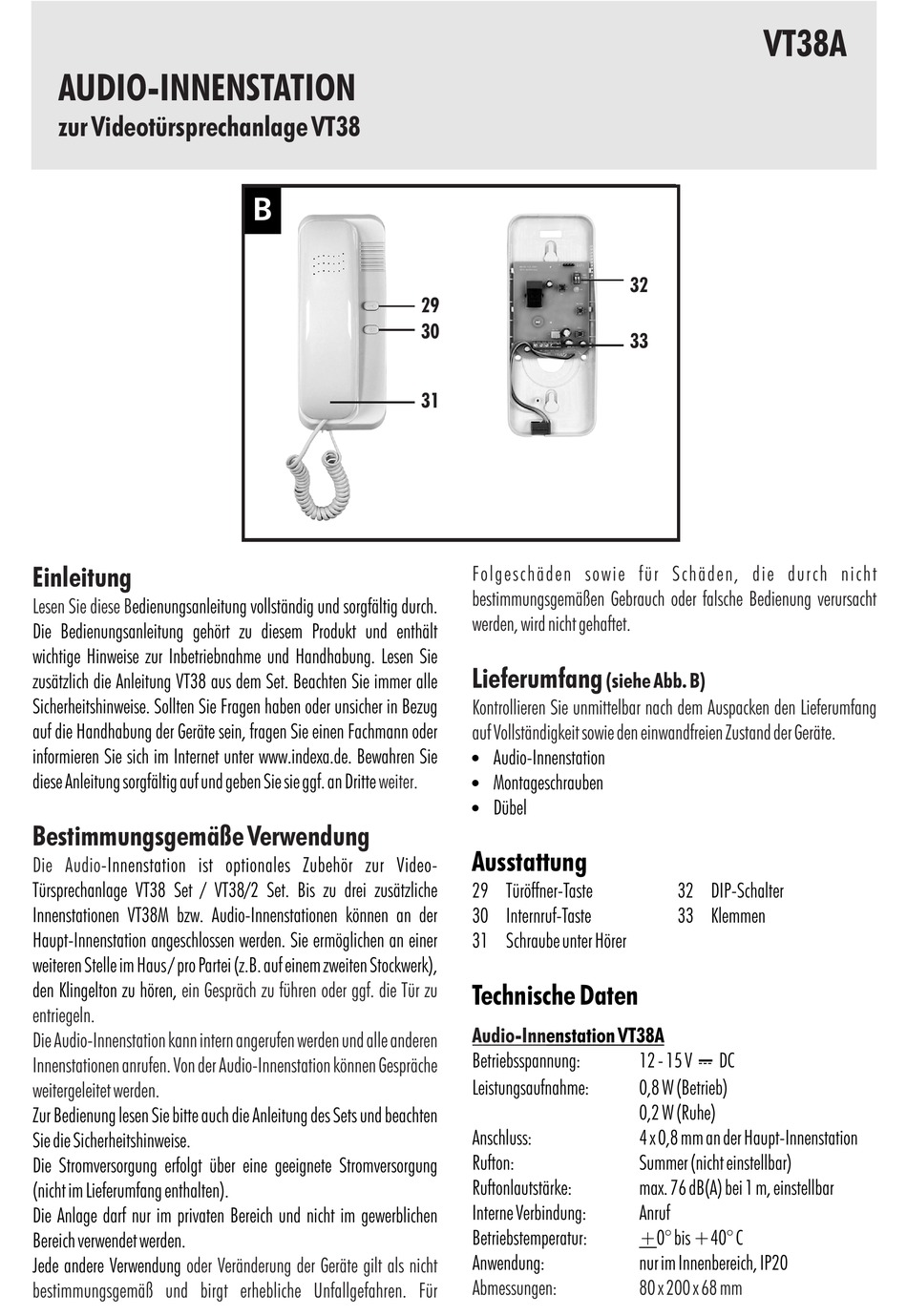

indexa VT38A Bedienungsanleitung

AUDIO-INNENSTATION
zur Videotürsprechanlage VT38
Einleitung
Lesen Sie diese B edienungsanleitung vollständig und sorgfältig durch.
Die Bedienungsanleitung gehört zu diesem Produkt und enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung. Lesen Sie
zusätzlich die Anleitung VT38 aus dem Set. Beachten Sie immer alle
Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug
auf die Handhabung der Geräte sein, fragen Sie einen Fachmann oder
informieren Sie sich im Internet unter www.indexa.de. Bewahren Sie
diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte
Bestimmungsgemäße Verwendung
Die Audio -Innenstation ist optionales Zubehör zur Video-
Türsprechanlage VT38 Set / VT38/2 Set. Bis zu drei zusätzliche
Innenstationen VT38M bzw. Audio-Innenstationen können an der
Haupt-Innenstation angeschlossen werden. Sie ermöglichen an einer
weiteren Stelle im Haus / pro Partei (z.B. auf einem zweiten Stockwerk),
den Klingelton zu hören, ein Gespräch zu führen oder ggf. die Tür zu
entriegeln.
Die Audio-Innenstation kann intern angerufen werden und alle anderen
Innenstationen anrufen. Von der Audio-Innenstation können Gespräche
weitergeleitet werden.
Zur Bedienung lesen Sie bitte auch die Anleitung des Sets und beachten
Sie die Sicherheitshinweise.
Die Stromversorgung erfolgt über
(nicht im Lieferumfang enthalten).
Die Anlage darf nur im privaten Bereich und nicht im gewerblichen
Bereich verwendet werden.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für
B
weiter.
eine geeignete Stromversorgung
29
30
31
Folgeschäden sowie für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht
werden, wird nicht gehaftet.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang
auf Vollständigkeit sowie den einwandfreien Zustand der Geräte.
!

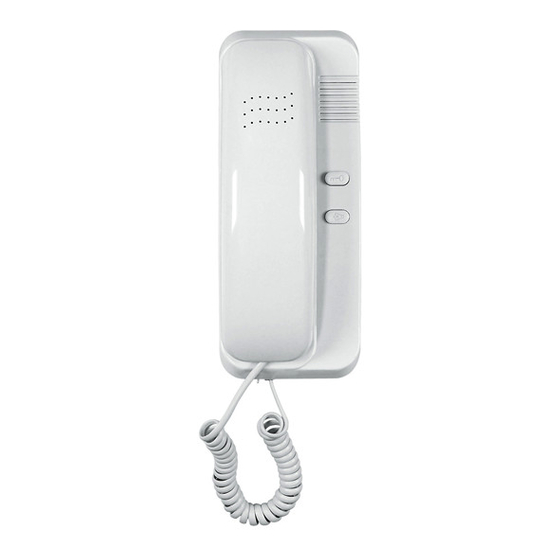

Audio-Innenstation
!
Montageschrauben
!
Dübel
Ausstattung
29 Türöffner-Taste
30 Internruf-Taste
31 Schraube unter Hörer
Technische Daten
Audio-Inn enstation VT38A
Betriebsspannung:
Leistungsaufnahme:
Anschluss:
Rufton:
Ruftonlautstärke:
Interne Verbindung:
Betriebstemperatur:
Anwendung:
Abmessungen:
VT38A
32
33
(siehe Abb. B)
32 DIP-Schalter
33 Klemmen
"
12 - 15 V DC
0,8 W (Betrieb)
0,2 W (Ruhe)
4 x 0,8 mm an der Haupt-Innenstation
Summer (nicht einstellbar)
max. dB(A) bei 1 m, einstellbar 76
Anruf
+ 0° bis +40° C
nur im Innenbereich, IP20
80 x 200 x 68 mm
