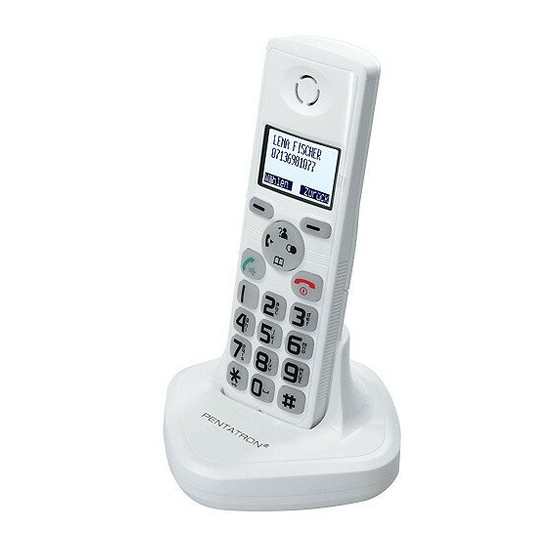

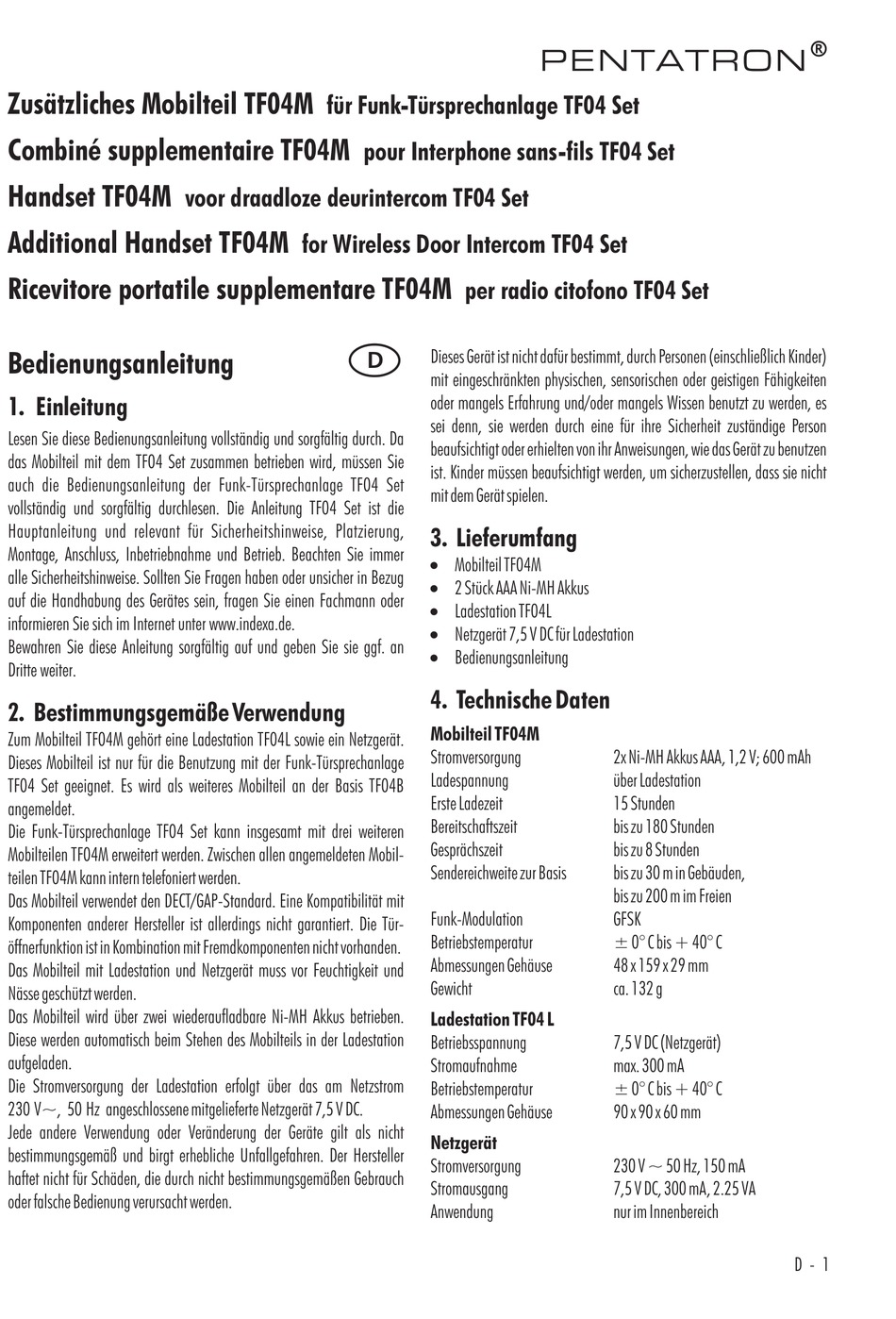

Zusätzliches Mobilteil TF04M
Combiné supplementaire TF04M
Handset TF04M
Additional Handset TF04M
Ricevitore portatile supplementare TF04M
Bedienungsanleitung
1. Einleitung
Lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Da
das Mobilteil mit dem TF04 Set zusammen betrieben wird, müssen Sie
auch die Bedienungsanleitung der Funk-Türsprechanlage TF04 Set
vollständig und sorgfältig durchlesen. Die Anleitung TF04 Set ist die
Hauptanleitung und relevant für Sicherheitshinweise, Platzierung,
Montage, Anschluss, Inbetriebnahme und Betrieb. Beachten Sie immer
alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug
auf die Handhabung des Gerätes sein, fragen Sie einen Fachmann oder
informieren Sie sich im Internet unter www.indexa.de.
Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an
Dritte weiter.
2. Bestimmungsgemäße Verwendung
Zum Mobilteil TF04M gehört eine Ladestation TF04L sowie ein Netzgerät.
Dieses Mobilteil ist nur für die Benutzung mit der Funk-Türsprechanlage
TF04 Set geeignet. Es wird als weiteres Mobilteil an der Basis TF04B
angemeldet.
Die Funk-Türsprechanlage TF04 Set kann insgesamt mit drei weiteren
Mobilteilen TF04M erweitert werden. Zwischen allen angemeldeten Mobil-
teilen TF04M kann intern telefoniert werden.
Das Mobilteil verwendet den DECT/GAP-Standard. Eine Kompatibilität mit
Komponenten anderer Hersteller ist allerdings nicht garantiert. Die Tür-
öffnerfunktion ist in Kombination mit Fremdkomponenten nicht vorhanden.
Das Mobilteil mit Ladestation und Netzgerät muss vor Feuchtigkeit und
Nässe geschützt werden.
Das Mobilteil wird über zwei wiederaufladbare Ni-MH Akkus betrieben.
Diese werden automatisch beim Stehen des Mobilteils in der Ladestation
aufgeladen.
Die Stromversorgung der Ladestation erfolgt über das am Netzstrom
230 V~, 50 Hz angeschlossene mitgelieferte Netzgerät 7,5 V DC.
Jede andere Verwendung oder Veränderung der Geräte gilt als nicht
bestimmungsgemäß und birgt erhebliche Unfallgefahren. Der Hersteller
haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch
oder falsche Bedienung verursacht werden.
für Funk-Türsprechanlage TF04 Set
voor draadloze deurintercom TF04 Set
for Wireless Door Intercom TF04 Set
pour Interphone sans-fils TF04 Set
per radio citofono TF04 Set
D
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es
sei denn, sie werden durch eine für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht
mit dem Gerät spielen.
3. Lieferumfang
!
Mobilteil TF04M
!
2 Stück AAA Ni-MH Akkus
!
Ladestation TF04L
!
Netzgerät 7,5 V DC für Ladestation
!
Bedienungsanleitung
4. Technische Daten
Mobilteil TF04M
Stromversorgung
Ladespannung
Erste Ladezeit
Bereitschaftszeit
Gesprächszeit
Sendereichweite zur Basis
Funk-Modulation
Betriebstemperatur
Abmessungen Gehäuse
Gewicht
Ladestation TF04 L
Betriebsspannung
Stromaufnahme
Betriebstemperatur
Abmessungen Gehäuse
Netzgerät
Stromversorgung
Stromausgang
Anwendung
2x Ni-MH Akkus AAA, 1,2 V; 600 mAh
über Ladestation
15 Stunden
bis zu 180 Stunden
bis zu 8 Stunden
bis zu 30 m in Gebäuden,
bis zu 200 m im Freien
GFSK
± 0° C bis + 40° C
48 x 159 x 29 mm
ca. 132 g
7,5 V DC (Netzgerät)
max. 300 mA
± 0° C bis + 40° C
90 x 90 x 60 mm
230 V ~ 50 Hz, 150 mA
7,5 V DC, 300 mA, 2.25 VA
nur im Innenbereich
D - 1
