AUFBAU & MONTAGE
•

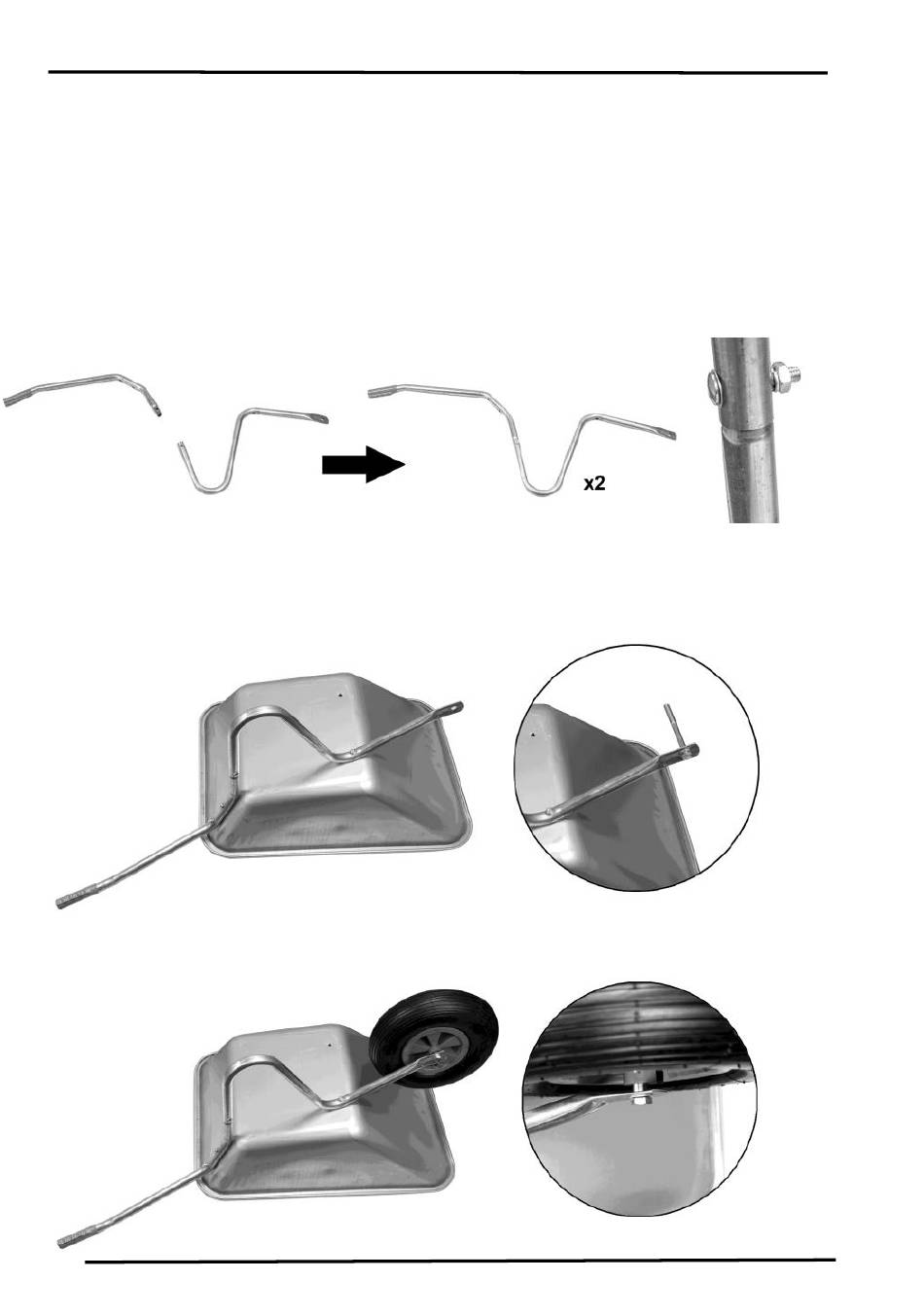

Verwenden Sie die Explosionszeichnung als Aufbauhilfe.
•
Wenn möglich, ziehen Sie eine weitere Person für den Aufbau hinzu.
HINWEIS: Ziehen Sie alle Schrauben erst nach der fertigen Montage richtig fest an!
1. Verbinden Sie die Rahmenteile B und C mit Hilfe der Teile E und H miteinander.
Schraube -> Unterlegscheibe -> Rahmen -> Federscheibe -> Mutter
2. Befestigen Sie ein komplettes Rahmenteil mit 3x E + H an der Stahlwanne A. Das vordere Ende
des Rahmens sollte die dünnere Kante an der Seite haben.
WICHTIG: Ziehen Sie den Rahmen an dieser Stelle noch nicht ganz fest.
3. Befestigen Sie das Rad am ersten Rahmenteil mit Teil F + I.
20445 – Schubkarre „Basic"
SEITE 4 VON 5
