2

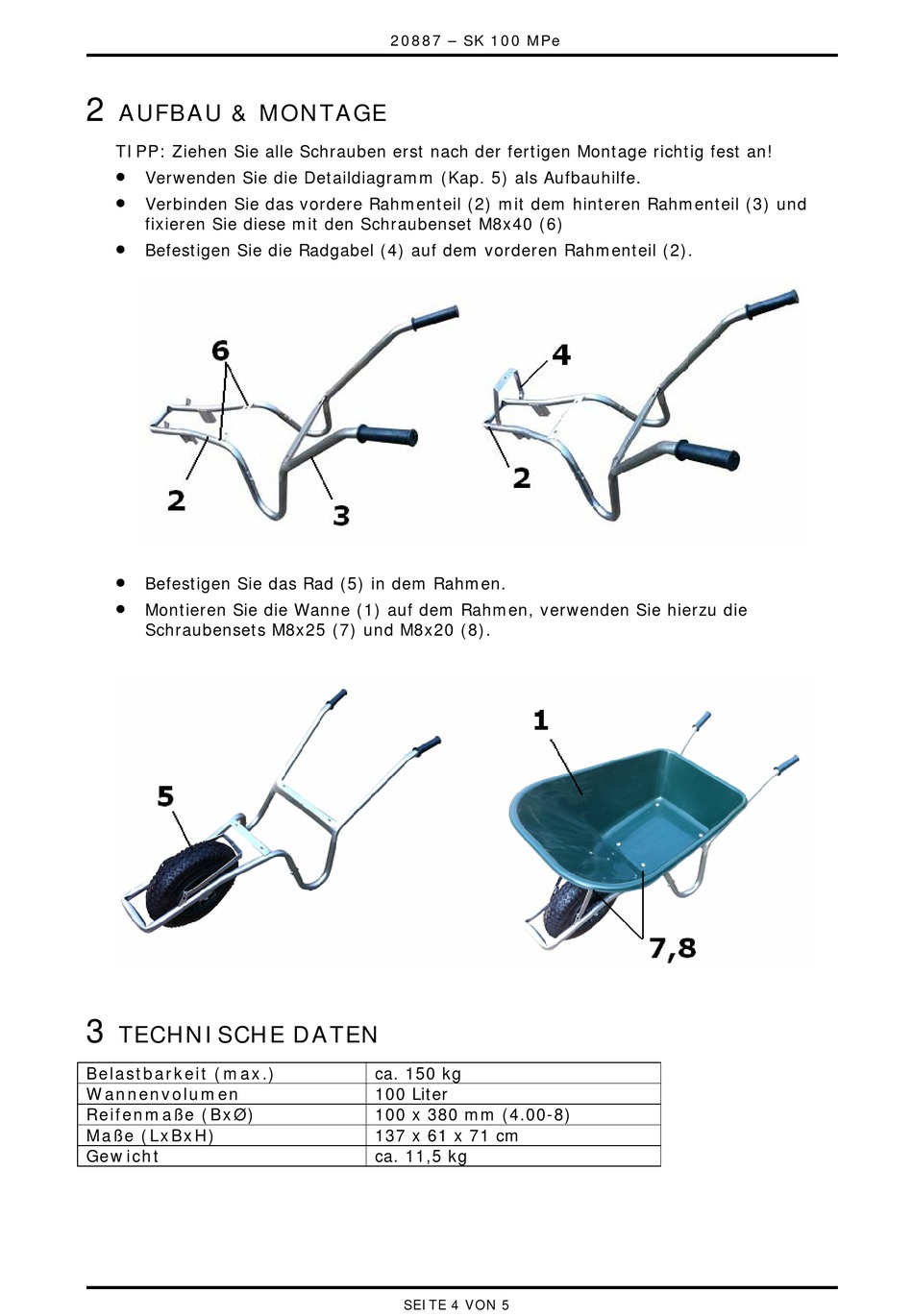

AUFBAU & MONTAGE
TIPP: Ziehen Sie alle Schrauben erst nach der fertigen Montage richtig fest an!
Verwenden Sie die Detaildiagramm (Kap. 5) als Aufbauhilfe.
Verbinden Sie das vordere Rahmenteil (2) mit dem hinteren Rahmenteil (3) und
fixieren Sie diese mit den Schraubenset M8x40 (6)
Befestigen Sie die Radgabel (4) auf dem vorderen Rahmenteil (2).
Befestigen Sie das Rad (5) in dem Rahmen.
Montieren Sie die Wanne (1) auf dem Rahmen, verwenden Sie hierzu die
Schraubensets M8x25 (7) und M8x20 (8).
3
TECHNISCHE DATEN
Belastbarkeit (max.)
Wannenvolumen
Reifenmaße (BxØ)
Maße (LxBxH)
Gewicht
20887 – SK 100 MPe
ca. 150 kg
100 Liter
100 x 380 mm (4.00-8)
137 x 61 x 71 cm
ca. 11,5 kg
SEITE 4 VON 5
