Dema 54003 Bedienungsanleitung
Wasser-schlauchtrommel 30 m
Verwandte Anleitungen für Dema 54003
Inhaltszusammenfassung für Dema 54003

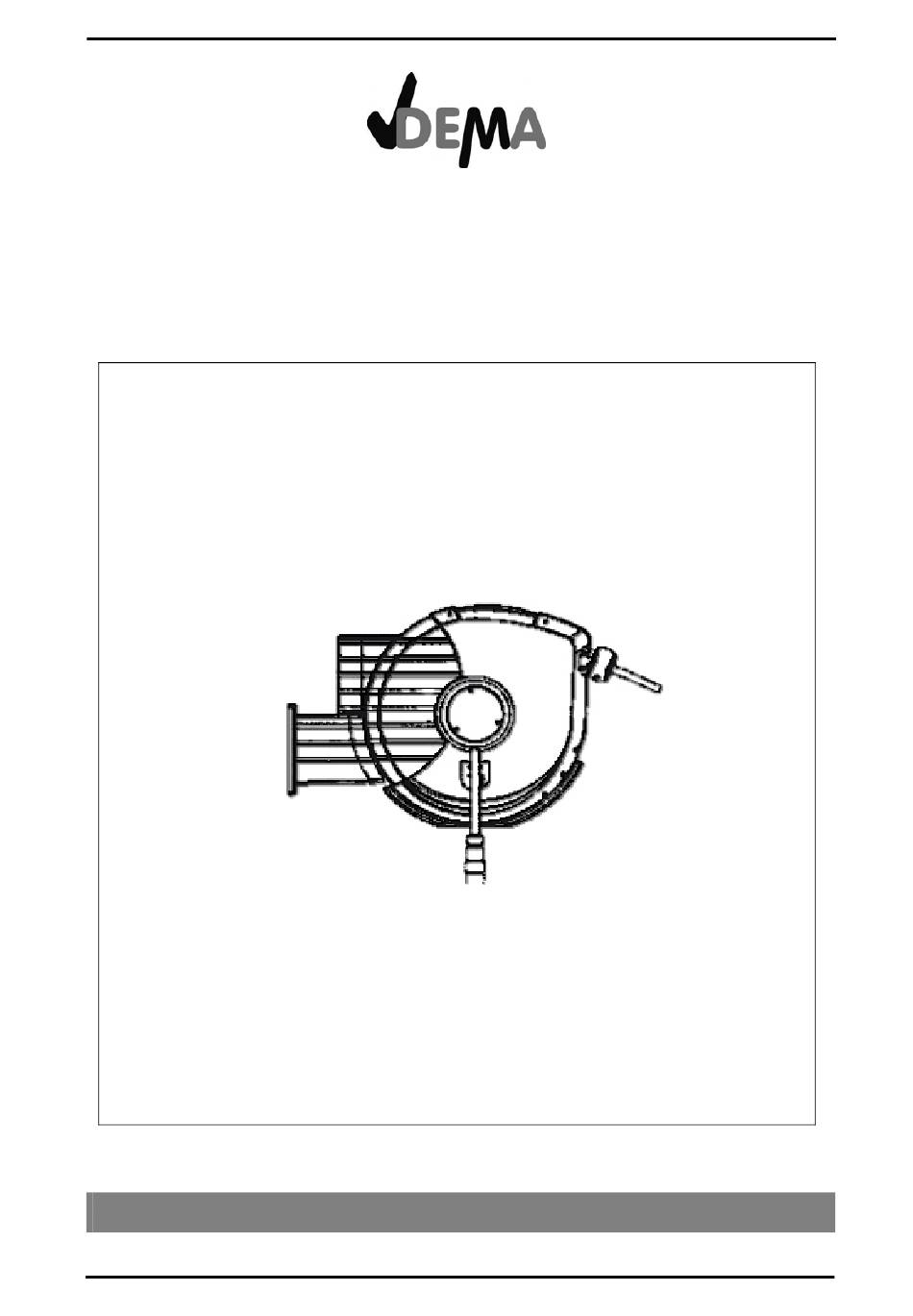

- Seite 1 WASSER- SCHLAUCHTROMMEL 30 M ARTIKEL-NR. 54003 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.FIXVERSAND.DE © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 23.01.2007...
-
Seite 2: Inhaltsverzeichnis
54003 – Wasser-Schlauchtrommel 30 m Inhaltsverzeichnis SICHERHEITSHINWEISE........................3 MONTAGE & AUFBAU ........................3 AUFROLLMECHANISMUS ....................... 4 HINWEISE............................4 TECHNISCHE DATEN........................4 EXPLOSIONSZEICHNUNG....................... 5 TEILELISTE ............................5 SEITE 2 VON 5... -
Seite 3: Sicherheitshinweise
54003 – Wasser-Schlauchtrommel 30 m SICHERHEITSHINWEISE • Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Arbeiten Sie immer mit Bedacht und der nötigen Vorsicht! •... -
Seite 4: Aufrollmechanismus
54003 – Wasser-Schlauchtrommel 30 m Abbildung 3 AUFROLLMECHANISMUS • Ziehen Sie den Schlauch auf die gewünschte Länge aus der Schlauchtrommel. Die Automatikbremse der Schlauchtrommel blockiert das zurückschnappen des Schlauches sobald Sie mehr als 5 cm herausgezogen haben. • Zum Aufrollen des Schlauches ziehen Sie den Schlauch ein Stück heraus, bis die Bremse nicht mehr blockiert. -
Seite 5: Explosionszeichnung
54003 – Wasser-Schlauchtrommel 30 m EXPLOSIONSZEICHNUNG TEILELISTE Teilenr. Bezeichnung Abdeckung – rechts Abdeckung – links Scheibe Abdeckung – klein – rechts Abdeckung – klein – links Führungsgehäuse Ritzel Griff Ritzel Ritzel Kunststoffschlauch Öffnung A Befestigungsrohr – Haltebügel – Aluminium Ritzel Abdeckung Kunststoffschlauch Öffnung B...
