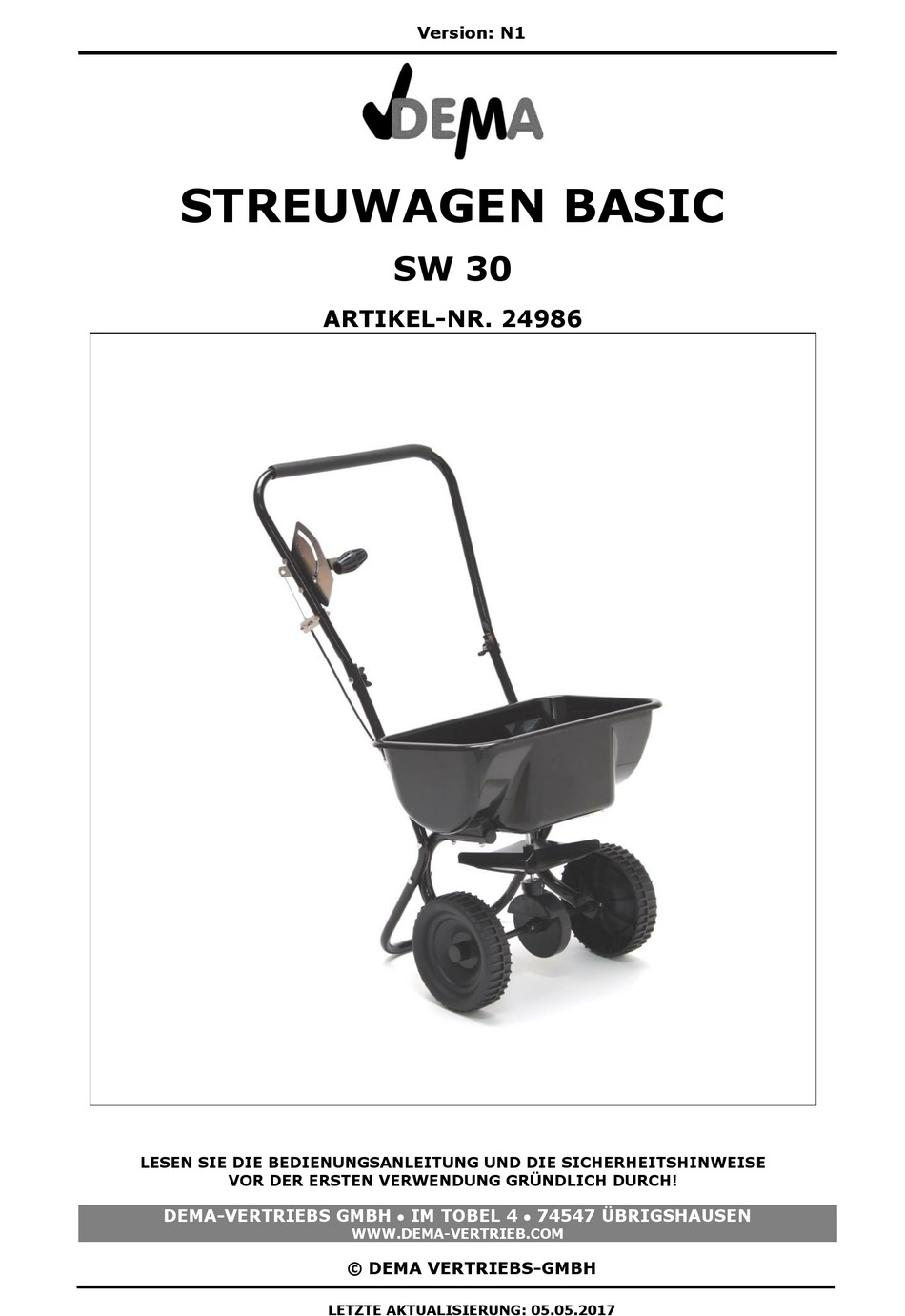

- Seite 1 Version: N1 STREUWAGEN BASIC SW 30 ARTIKEL-NR. 24986 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH IM TOBEL 4 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 05.05.2017...
-
Seite 2: Inhaltsverzeichnis
24986 - SW 30 Inhaltsverzeichnis 1 SICHERHEITSHINWEISE........................3 1-1 Bestimmungsgemäße Verwendung ....................... 3 2 PIKTOGRAMMERLÄUTERUNG ......................4 3 MONTAGE & INBETRIEBNAHME ...................... 5 3-1 Funktionstest ..............................5 4 BEDIENUNG ............................6 5 WARTUNG ............................7 6 ENTSORGUNG ............................ 7 7 TECHNISCHE DATEN ......................... 7 8 EXPLOSIONSZEICHNUNG ......................... -
Seite 3: Sicherheitshinweise
24986 - SW 30 SICHERHEITSHINWEISE Änderungen die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrollieren. -
Seite 4: Piktogrammerläuterung
24986 - SW 30 PIKTOGRAMMERLÄUTERUNG Beachten Sie die Wartungshinweise in der Bedienungsanleitung! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitshandschuhe! Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe! Fassen Sie niemals während des Betriebs in das Gerät! Halten Sie Kinder und unbeteiligte Dritte vom Arbeitsbereich fern! Stellen Sie sich niemals auf das Gerät! Überschreiten Sie niemals die maximale Kapazität des Geräts! Achtung, Gefahr! -
Seite 5: Montage & Inbetriebnahme
24986 - SW 30 MONTAGE & INBETRIEBNAHME Der Streuwagen wird teilweise vormontiert ausgeliefert. Montieren Sie die Verbindungsrohre (045) an den Fußbügel (026). Verwenden Sie hierzu die Schrauben M6x35 (044) und die Flügelmuttern M6 (010). Montieren Sie den Griffbügel (048) auf die beiden Verbindungsrohre (045). Verwenden Sie hierzu die Schrauben M6x35 (044) und die Flügelmuttern M6 (010). -
Seite 6: Bedienung
24986 - SW 30 Lösen Sie bei Bedarf die beiden Muttern M5 (021) auf der Schelle (037) um eine Feinjustierung des Auswurfs durchzuführen. Achten Sie darauf, dass der Streuteller (019) sich in die richtige Richtung (im Uhrzeigersinn dreht) dreht! BEDIENUNG ... -
Seite 7: Wartung
Lagern Sie den Streuwagen nur an einem trockenen und sauberen Ort ENTSORGUNG Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs- GmbH, Ihren lokalen Händler oder einen lokalen Wertstoffverwerter. Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu! Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll! -
Seite 8: Explosionszeichnung
24986 - SW 30 EXPLOSIONSZEICHNUNG SEITE 8 VON 9... -
Seite 9: Teileliste
24986 - SW 30 TEILELISTE TEILE- ORIGINAL- BEZEICHNUNG STÜCK TEILE-NR Bolzenschraube M6x25 Unterlegscheibe Ø8 Hebelhalter Hebelarm Griffstück A Griffstück B Schraube M4x18 Bügelgriff-Überzug Distanzstück Flügelmutter M6 Trichter Federstecker Abdeckung Sechskantschraube M6x50 Verstellplatte Schraube M5x12 Niete Ø5x13 Radaufhängung Streuteller Sechskantschraube M6x45 Sechskantmutter M5 Verbindungsschelle Endstück...
