Version: N1

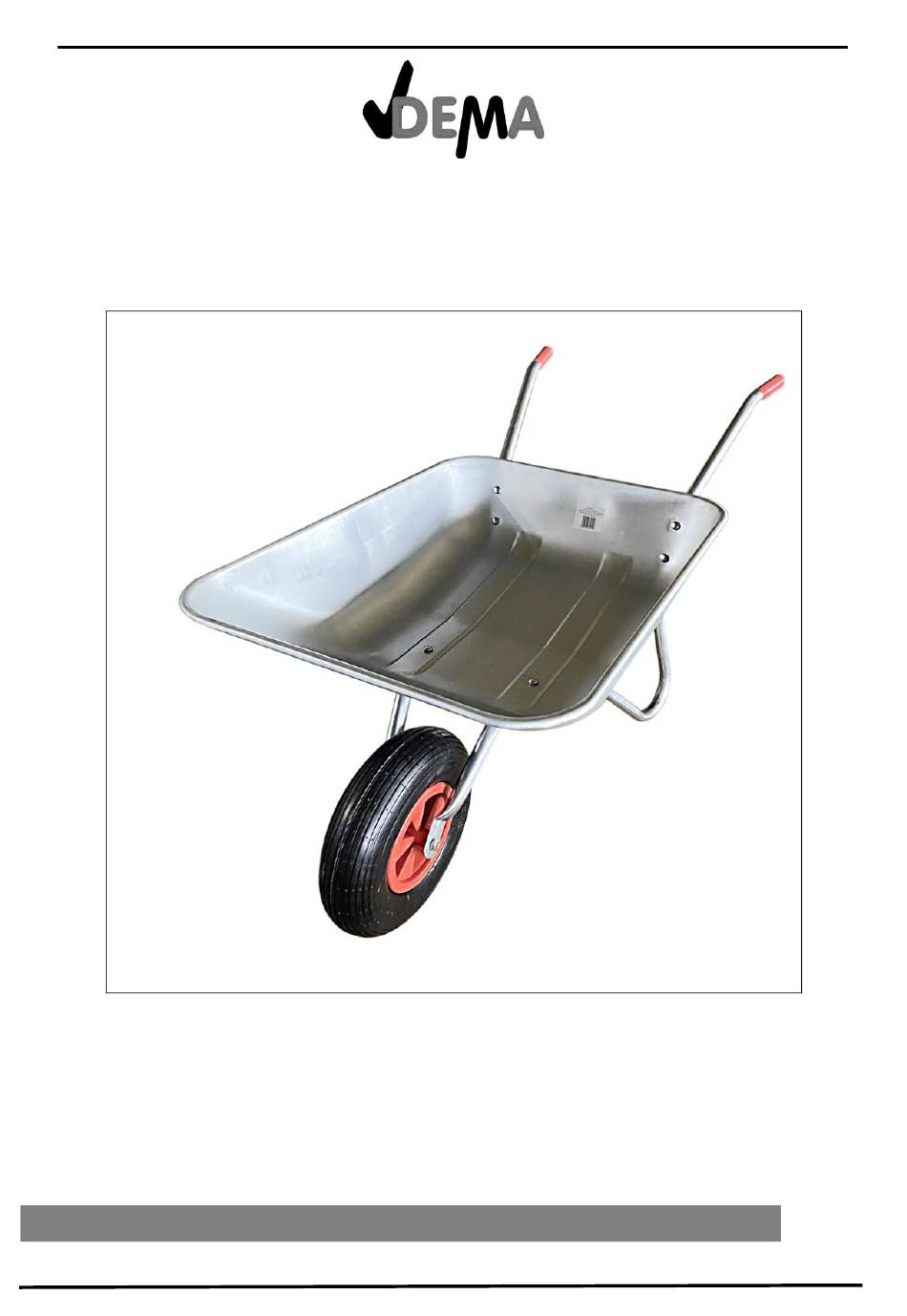

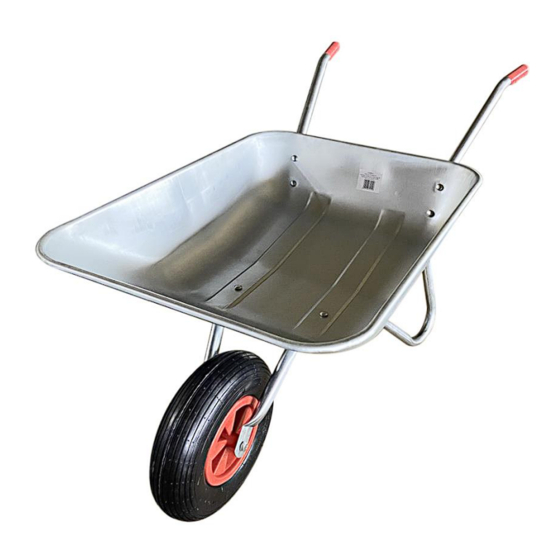

SCHUBKARRE "BASIC"
ARTIKEL-NR. 20443
LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE
VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH!
DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN
WWW.DEMA-VERTRIEB.COM
© DEMA VERTRIEBS-GMBH
LETZTE AKTUALISIERUNG: 03.11.2023
Werbung
Verwandte Anleitungen für Dema BASIC 20443
Inhaltszusammenfassung für Dema BASIC 20443
- Seite 1 Version: N1 SCHUBKARRE "BASIC" ARTIKEL-NR. 20443 LESEN SIE DIE BEDIENUNGSANLEITUNG UND DIE SICHERHEITSHINWEISE VOR DER ERSTEN VERWENDUNG GRÜNDLICH DURCH! DEMA-VERTRIEBS GMBH • IM TOBEL 4 • 74547 ÜBRIGSHAUSEN WWW.DEMA-VERTRIEB.COM © DEMA VERTRIEBS-GMBH LETZTE AKTUALISIERUNG: 03.11.2023...
- Seite 2 20445 – Schubkarre „Basic“ SICHERHEITSHINWEISE • Änderungen, die dem technischen Fortschritt dienen, können ohne Vorankündigung vom Hersteller getätigt werden und sind eventuell in der Bedienungsanleitung noch nicht berücksichtigt. • Kontrollieren Sie das Gerät vor Inbetriebnahme auf Vollständigkeit und Funktion. • Nehmen Sie niemals ein defektes oder funktionsunfähiges Gerät in Betrieb! Kontaktieren Sie den Hersteller oder lassen Sie das Gerät von einem qualifizierten Mechaniker kontrollieren.
- Seite 3 20445 – Schubkarre „Basic“ EXPLOSIONSZEICHNUNG & TEILELISTE BEZEICHNUNG BEZEICHNUNG Metallwanne Radbolzen 12x18mm Griffstange U-Scheibe & Mutter 12mm Fußstange Flache Scheibe & Federscheibe & Mutter 8mm Distanzzscheibe Bolzenschraube 8x40mm SEITE 3 VON 5...
- Seite 4 20445 – Schubkarre „Basic“ AUFBAU & MONTAGE • Verwenden Sie die Explosionszeichnung als Aufbauhilfe. • Wenn möglich, ziehen Sie eine weitere Person für den Aufbau hinzu. HINWEIS: Ziehen Sie alle Schrauben erst nach der fertigen Montage richtig fest an! 1. Verbinden Sie die Rahmenteile B und C mit Hilfe der Teile E und H miteinander. Schraube ->...
- Seite 5 20445 – Schubkarre „Basic“ 4. Befestigen Sie das Rad, indem Sie das zweite komplette Rahmenteil anbringen. 5. Befestigen Sie den Rest des zweiten Rahmens an der Stahlwanne A Nun können alle Schrauben und Muttern festgezogen werden! WARTUNG • Überprüfen Sie regelmäßig die Schraubverbindungen der Schubkarre. Ziehen Sie die Schrauben und Muttern eventuell nach.
